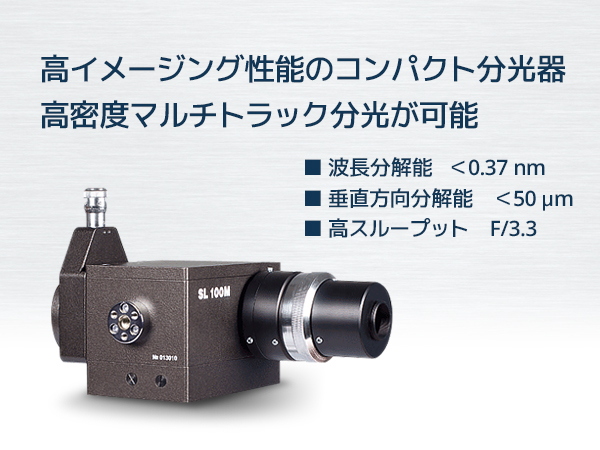

小型イメージング・レンズ分光器 概要

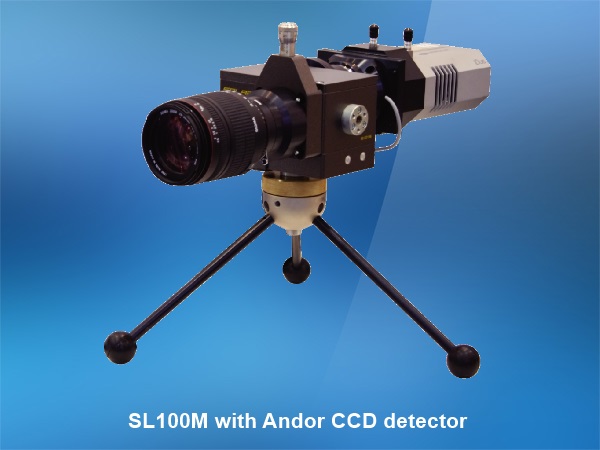

SOL instruments社製小型イメージング・レンズ分光器は、非点収差、色収差を抑えた低価格イメージング分光器です。VIS-NIR用のSL100Mと、UVにも対応したSL100M-UVの2機種があります。分光器光学系にミラーではなくアクロマティックレンズを採用することで、垂直方向の空間分解能を50μm以下を達成し、多分岐ファイバーやカメラレンズを用いたマルチトラック分光にご利用頂けます。接続できる検出器は、CマウントまたはFマウントフランジの検出器です。微弱光検出が可能なANDOR社超高感度CCD検出器も使用できます。
高いイメージング性能

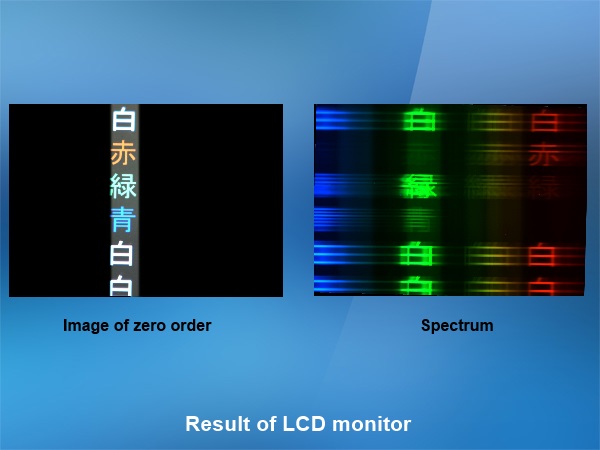

小型イメージング・レンズ分光器は、非常に高いイメージング分解能を持つ分光器です。例えば、入射スリット側にカメラレンズを取り付ければ、 1ライン上の位置ごとのスペクトル測定が可能です。右図は液晶モニターに表示した文字をSL100Mで分光し、スペクトル像をカラーカメラで撮影した結果です。右側は0次光で、入射スリット像の間にモニターに映し出された文字が見えます。分光すると左側の図のようにイメージ性能を保持したまま分光スペクトルが得られます。
紫外〜可視〜近赤外に対応
可視〜近赤外用だけではなく、230nmに対応した紫外対応仕様もあります。 測定波長範囲に合わせて分光器モデルとグレーティングを選択してください。
ファイバー入射にも対応
分光器への入射方法は、スリットへのダイレクト入射だけではなくファイバー入射にも対応しています。一般的な単芯ファイバー、光量を稼ぐためのバンドルファイバーをはじめ、下図のような多分岐バンドルファイバーによるマルチトラック分光用ファイバーも用意できます。 特に小型イメージング・レンズ分光器は非常に高い空間分解能を有しており、高密度なマルチトラック分光にも対応可能です。

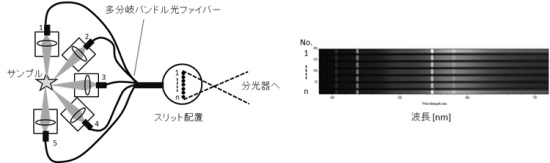

(左)多分岐バンドル光ファイバーの使用例

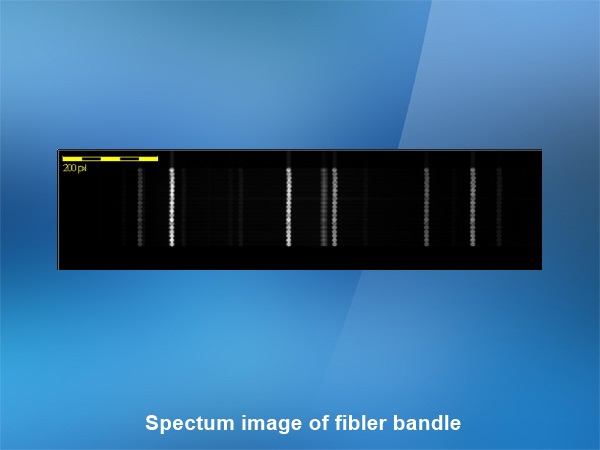

(右)マルチトラック分光のイメージ像の例 (分光器モデルによってイメージング特性は異なります。)
特長

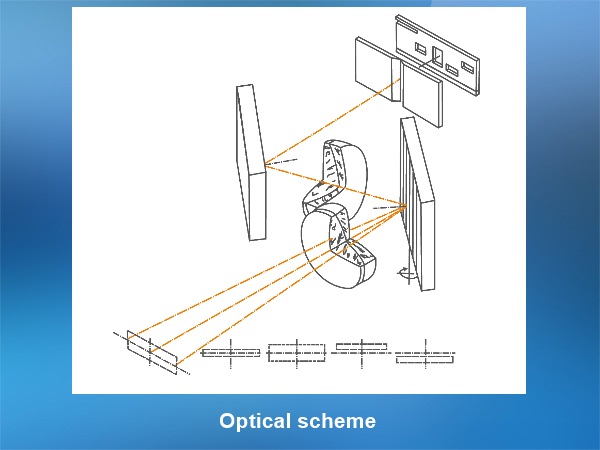

- 非点収差、色収差を抑えたレンズ光学系搭載
- 高イメージング分解能 （波長分解能0.35nm以下、垂直方向の空間分解能50μm以下）
- 高スループット F/3.3

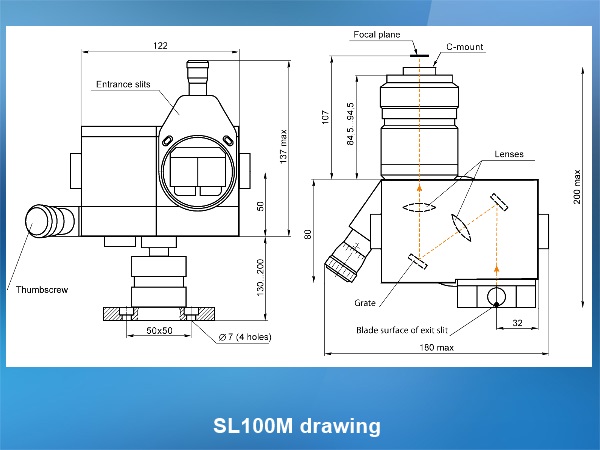

- コンパクトサイズ 190×175×160mm、重量2kg
- グレーティング中心波長可変、スリット幅可変
- 低価格
主な用途
- 広波長範囲を高分解能で一度に測定する分光測定
- 高感度検出器との組合せで微弱光を検出する測定（特に場所に制限がある場合）
- 多分岐光ファイバーでのマルチトラック分光測定
