ピコ秒ダイオードレーザー

ピコ秒の精度が、分光の限界を超えていく。
最先端の時間分解分光を支えるダイオードレーザー技術

メーカー名

Becker & Hickl GmbH

お問い合わせNO.: BH05

製品のカタログや関連資料の
ダウンロードはこちら

カタログ・関連資料ダウンロード

WEBでのお問い合わせはこちら

お問い合わせ

お電話での
お問い合わせはこちら

お問い合わせNo.BH05を
お伝えください。

本社

03-3686-4711

受付時間：00:00〜00:00

大阪

06-6393-7411

受付時間：00:00〜00:00

製品概要製品仕様カタログ・関連資料

カタログダウンロードページへ

製品概要

近紫外（NUV）から近⾚外（NIR）まで、幅広い波⻑に対応しています。ベッカー＆ヒックル社のパルスダイオードレーザーは、⻑年にわたる精密光学技術の蓄積により、⾼い性能と信頼性を両⽴しています。すべての製品は、+12 V電源またはPC、ノートPCのUSBポートからの給電で動作可能なコンパクト設計です。研究現場での利便性を追求した仕様となっています。レーザーモジュール内にはドライバ電⼦回路が完全に内蔵されており、ベッカー＆ヒックル社製TCSPC（時間相関単⼀光⼦計数）モジュールとの完全互換性があります。システム近紫外（NUV）から近⾚外（NIR）まで、幅広い波⻑に対応しています。ベッカー＆ヒックル社のパルスダイオードレーザーは、⻑年にわたる精密光学技術の蓄積により、⾼い性能と信頼性を両⽴しています。すべての製品は、+12 V電源またはPC、ノートPCのUSBポートからの給電で動作可能なコンパクト設計です。研究現場での利便性を追求した仕様となっています。

レーザーモジュール内にはドライバ電⼦回路が完全に内蔵されており、ベッカー＆ヒックル社製TCSPC（時間相関単⼀光⼦計数）モジュールとの完全互換性があります。システム構築の柔軟性にも優れています。本ページでは、TCSPC システムをはじめとした多様なアプリケーションにおけるレーザー活用例をご紹介しています。ぜひ、研究ニーズに最適なモデルをお選びください。

特長

⾼繰返し周波数
極めて狭いパルス幅
優れたタイミング安定性と出⼒安定性
⾮常に低い電気ノイズレベル

製品仕様

仕様

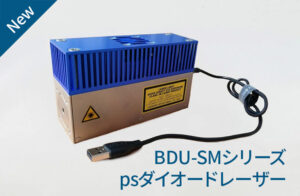

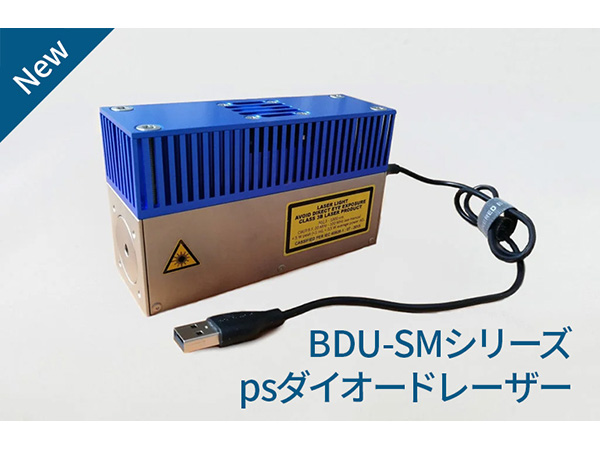

型名	BDU-SM Series	BDS-SM Series
波長範囲	375 ～ 785 nm	375 ～ 1064 nm
パルス幅範囲（FWHM）	30 ～ 90 ps（中出力時）
パルス幅範囲（FWHM）	60 ～ 300 ps（最大出力時）
繰返し周波数	CWモード / 20 / 50 / 80 MHz	CWモード / 20 / 50 / 80 MHz （カスタム対応可能）
平均出力	3 ～ 5 mW ＠80 MHz
ピーク出力	100 ～ 1000 mW
出力形式	フリービーム	単一モード（ファイバーまたはフリービーム）
トリガー出力	SMAコネクタ –1.2 V（50 Ω）、パルス幅 1 ns	ー
ジッター	< 5 ps	< 2 ps
高速ON/OFFおよびマルチプレクシング	TTL / CMOS 応答時間 <4 µs	ー
電源	+ 5 V	+ 12 V
動作温度	0°C ～ + 40°C	15 〜 35°C
寸法	40 x 80 x 120 mm	40 × 70 × 120 mm OEM：40 × 40 × 120 mm
インターフェイス	USB 3.0	アナログ・デジタル

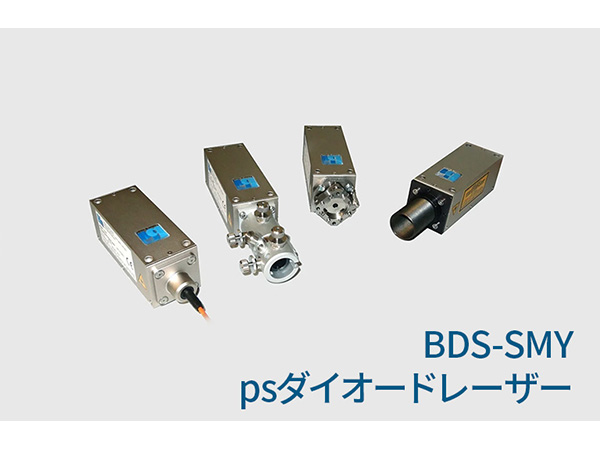

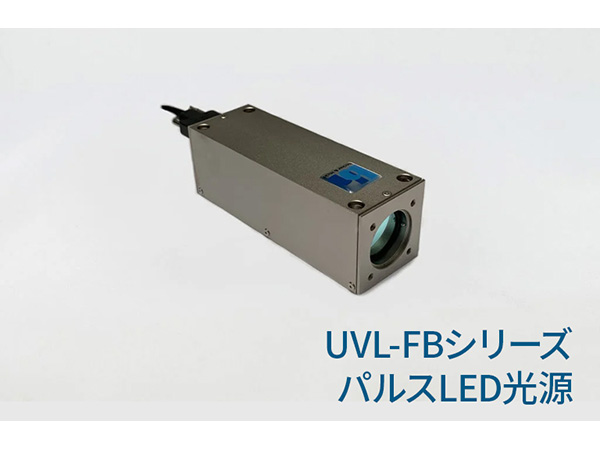

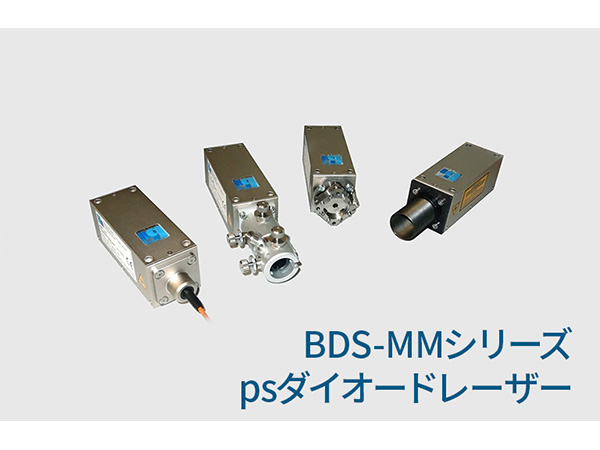

型名	BDS-SMY Series	BDS-MM Series	UVL-FB Series
波長範囲	532 / 561 / 594 nm	405 ～ 915 nm	270 / 310 nm
パルス幅範囲（FWHM）	40 ～ 80 ps （中出力時）	65 ～ 120 ps （中出力時）	標準値580 ps （中出力時）
パルス幅範囲（FWHM）	ー	120 ～ 300 ps （最大出力時）	標準値700 ps （最大出力時）
繰返し周波数	20 or 50 MHz （カスタム対応可能）	20 / 50 MHz （カスタム対応可能）	20 / 50 / 80 MHz
平均出力	0.3 ～ 1 mW ＠50 MHz	10 ～ 40 mW ＠50 MHz	0.06 mW
ピーク出力	100 ～ 250 mW	1000 ～ 5000 mW	最大1 mW
出力形式	フリービームまたはシングルモードファイバー	マルチモードファイバー	フリービーム
トリガー出力	SMA コネクタ –1.2 V（50 Ω）パルス幅1 ns	–1 V（ピーク）／50 Ω パルス幅 1 ns	SMA コネクタ –1.5V（50 Ω）パルス幅 1 ns インピーダンス 50 Ω
ジッター	< 10 ps
高速ON/OFFおよびマルチプレクシング	TTL / CMOS L レベルで OFF 応答時間 < 4 µs	ー	TTL / CMOS 低レベルでOFF 応答時間 < 1 µs
電源	+ 9 ～  + 15  V（通常は12  V）
動作温度	15 〜 35 °C		0°C ～ + 40°C
寸法		40 x 40 x 120 mm	40 x 40 x 120 mm
インターフェイス	アナログ・デジタル
