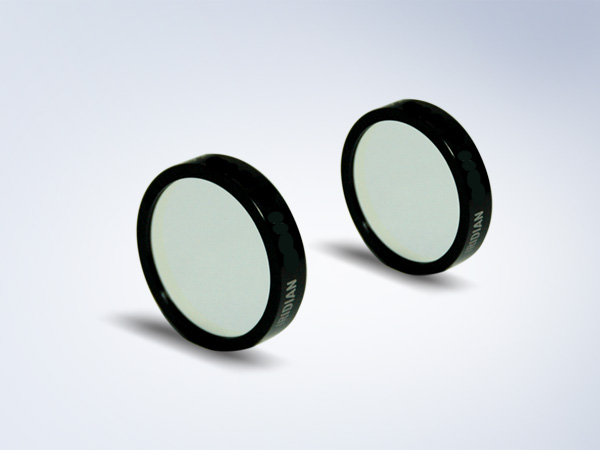

レーザーラインフィルター 製品概要
レーザーラインフィルターは、特定のレーザー波長のごく近傍の狭帯域のみを透過し、それ以外の波長域をブロックすることができます。ガスレーザーなどでは、メインの発振波長の他にプラズマ線が出ており、分光測定を行う際の障害となります。この際にレーザーの発振線のみを使用でき、レーザーの純度を高めることができます。
イリディアン社製フィルターについて
従来フィルターは電子ビーム蒸着による成膜で、複数のガラス基板やコーティングを張り合わせて作製されます。イリディアン社製のフィルターは、1 枚のガラス基板上にスパッタリング蒸着により成膜・作製されます。これにより、従来フィルターでは問題となっていた耐久性、時間経過や周辺環境による光学特性の劣化が、大幅に改善されています。また、高透過率・高いブロッキング性能・優れたエッジ急峻度など、多くの優れた特長を持ちます。
特長
- 高い透過率：＞90％
- 狭帯域バンド幅：2.2nm（typical）
用途
- ラマン分光
- レーザー励起
- 蛍光測定
- バイオフォトニクス
- 顕微鏡
共通仕様
| 光学特性 | OD値 | ＞3 (typical) |
|---|---|---|
| OD3ブロッキング幅 | 4.5nm (typical) | |
| ブロッキング範囲 | 300～1200nm (透過波長を除く) | |
| 透過率 | 90％ （typical）＞80％（405nmのみ） | |
| FWHM | 2.2nm （typical） | |
| 入射角度 | 0±5° | |
| 物理的特性 | フィルター厚 | 3.0mm |
| リングマウント | あり | |
| リング厚 | 5mm | |
| 表面精度 | 80 scratch / 50 dig |
レーザーラインフィルター ラインナップ
| レーザー波長(nm) | レーザー波長(cm-1) | 型名：Φ12.5mm | 型名：Φ25mm |
|---|---|---|---|
| 405 | 24691 | 405BPF-12.5 | 405BPF-25.0 |
| 488 | 20500 | 488BPF-12.5 | 488BPF-25.0 |
| 514.5 | 19400 | 514.5BPF-12.5 | 514.5BPF-25.0 |
| 532 | 18800 | 532BPF-12.5 | 532BPF-25.0 |
| 633 | 15800 | 633BPF-12.5 | 633BPF-25.0 |
| 638 | 15674 | 638BPF-12.5 | 638BPF-25.0 |
| 785 | 12700 | 785BPF-12.5 | 785BPF-25.0 |
| 830 | 12000 | 830BPF-12.5 | 830BPF-25.0 |
| 1064 | 9398 | 1064BPF-12.5 | 1064BPF-25.0 |
※数値はtypicalの値です。
