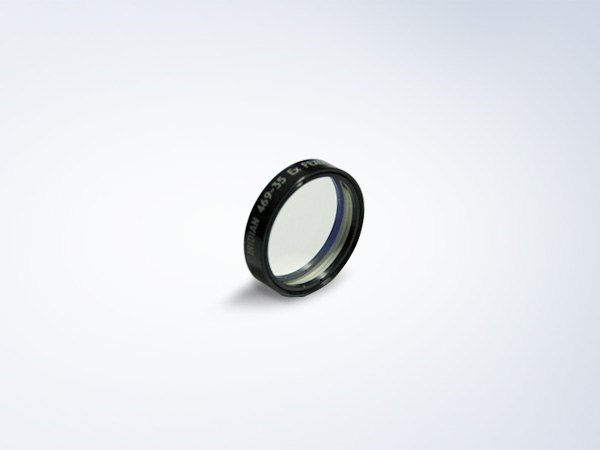

バンドパスフィルター 製品概要
光損傷や環境による劣化に高い耐久性を誇る、長寿命のバンドパスフィルターです。 特定波長を中心としてその前後の波長帯域のみ透過し、それ以外の波長域をブロックすることができます。 高い透過率(>85％)、OD値(5)を持つ高い性能と低価格を実現しています。 ほとんどの顕微鏡メーカーのフィルターキューブに取り付けて使用できるので、顕微鏡用途にもご使用頂けます。
イリディアン社製フィルターについて
従来フィルターは電子ビーム蒸着による成膜で、複数のガラス基板やコーティングを張り合わせて作製されます。イリディアン社製のフィルターは、1 枚のガラス基板上にスパッタリング蒸着により成膜・作製されます。これにより、従来フィルターでは問題となっていた耐久性、時間経過や周辺環境による光学特性の劣化が、大幅に改善されています。また、高透過率・高いブロッキング性能・優れたエッジ急峻度など、多くの優れた特長を持ちます。
特長
- 高耐久性
- バイオメディカル
- 高い透過率·OD値
- ほとんどの顕微鏡メーカーのフィルターキューブに取付け可能
- 安価
用途
- 蛍光観察や蛍光測定
- 顕微鏡用途
- バイオフォトニクス
- バイオメディカル
シングルバンドパスフィルター FEXシリーズ 励起用 (exciter)
共通仕様
| 光学特性 | 平均OD値 | 5 (typical) |
|---|---|---|
| 入射角度 | 0～5° | |
| Cone Half Angle | 7° | |
| 物理的特性 | リング外径 | 25+0.0/-0.2mm |
| 有効口径 | 21mm | |
| フィルター厚 | 3±0.1mm | |
| リング厚 | 5±0.1mm | |
| 表面精度 | 80 scratch / 50 dig |
FEXシリーズ励起用（exciter）ラインナップ
| 型名 | 中心波長（nm） | 透過幅（nm） | 平均透過率（％） | 透過波長域（nm） | ブロッキング波長範囲（nm） | |
|---|---|---|---|---|---|---|
| FEX 377-50 | 377 | 50 | 85 | 352～402 | 200～344 | 409.5～700 |
| FEX 434-17 | 434 | 17 | 90 | 425.5～442.5 | 200～410 | 455～1000 |
| FEX 469-35 | 469 | 35 | 90 | 451.5～486.5 | 200～440 | 499～1000 |
| FEX 475-35 | 475 | 35 | 90 | 457.5～492.5 | 200～440 | 505～1000 |
| FEX 497-16 | 497 | 16 | 90 | 489～505 | 200～475 | 520～1000 |
| FEX 531-40 | 531 | 40 | 90 | 511～551 | 200～499 | 573～1000 |
| FEX 559-34 | 559 | 34 | 90 | 542～576 | 200～525 | 591～1000 |
| FEX 628-40 | 628 | 40 | 90 | 608～648 | 200～594 | 660～1000 |
| FEX 655-40 | 655 | 40 | 90 | 635～675 | 200～619.3 | 696～1000 |
※各数値はtypicalの値です。
シングルバンドパスフィルター FEMシリーズ 蛍光用 ①(emitter)
共通仕様
| 光学特性 | 平均透過率 | 90％ (typical) |
|---|---|---|
| 平均OD値 | 5 (typical) | |
| 入射角度 | 0～5° | |
| Cone Half Angle | 7° | |
| 物理的特性 | リング外径 | 25+0.0/-0.2mm |
| 有効口径 | 21mm | |
| フィルター厚 | 2±0.1mm | |
| リング厚 | 3.5±0.1mm | |
| 表面精度 | 80 scratch / 50 dig |
FEMシリーズ蛍光用 emitter ラインナップ
| 型名 | 中心波長（nm） | 透過幅（nm） | 透過波長域（nm） | ブロッキング波長範囲（nm） | |
|---|---|---|---|---|---|
| FEM 447-60 | 447 | 60 | 417～477 | 200～402 | 488～1000 |
| FEM 479-40 | 479 | 40 | 459～499 | 200～448 | 517～770 |
| FEM 525-39 | 525 | 39 | 505.5～544.5 | 200～489 | 560～740 |
| FEM 530-43 | 530 | 43 | 508.5～551.5 | 200～496 | 575～800 |
| FEM 535-22 | 535 | 22 | 524～546 | 200～510 | 565～800 |
| FEM 539-40 | 593 | 40 | 573～613 | 400～551 | 627～925 |
| FEM 630-69 | 630 | 69 | 595～664 | 515～582 | 685～800 |
| FEM 692-40 | 692 | 40 | 672～712 | 400～660 | 728～925 |
| FEM 716-40 | 716 | 40 | 696～736 | 400～675 | 754.6～925 |
※各数値はtypicalの値です。
