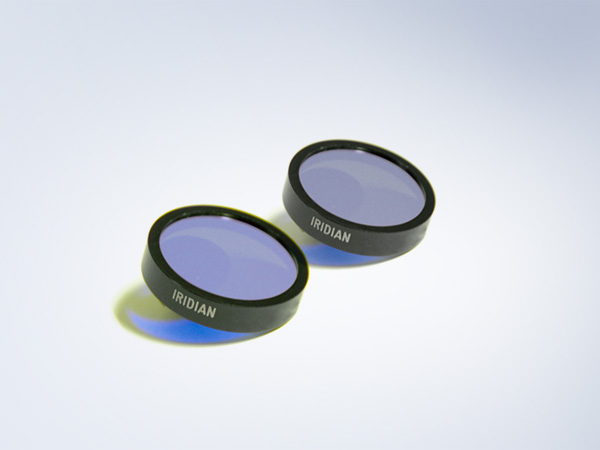

エッジフィルター 製品概要
エッジフィルターは、ロングパスおよびショートパスの2 種類あり、ある特定の波長を境に優れたエッジ急峻度を持ち、 前後の波長域を透過・反射することにより、スペクトル分離が可能です。ロングパスフィルターは、特定波長より長波長を透過し、短波長を反射、ショートパスフィルターは、特定波長より短波長を透過し、長波長を反射します。特にラマン分光では、レイリー散乱光（レーザー波長）と微弱なラマン散乱光を分離する必要がありますが、優れたエッジ急峻度、高いブロッキング性能により、容易にラマンスペクトル測定が可能となります。
イリディアン社製フィルターについて

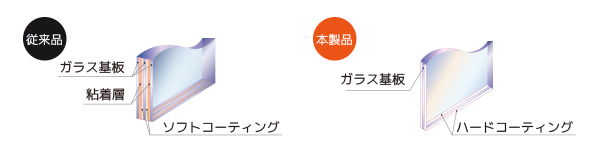

従来フィルターは電子ビーム蒸着による成膜で、複数のガラス基板やコーティングを張り合わせて作製されます。イリディアン社製のフィルターは、1 枚のガラス基板上にスパッタリング蒸着により成膜・作製されます。これにより、従来フィルターでは問題となっていた耐久性、時間経過や周辺環境による光学特性の劣化が、大幅に改善されています。また、高透過率・高いブロッキング性能・優れたエッジ急峻度など、多くの優れた特長を持ちます。
特長
- 優れたエッジ急峻度：
ノッチフィルターよりもレイリー光(励起レーザー波長)の近くから検出可能 - 高いブロッキング性能 ( OD ＞ 6 )
- 高い透過率 ( 平均透過率 90％ ) ： 微弱なラマン散乱光も検出
- 高いレーザー耐性 ： 長期間使用可能
用途
- ラマン分光
- レーザー励起
- 蛍光測定
- バイオフォトニクス
- 顕微鏡
共通仕様
| 光学特性 | OD値 | 6 (typical) |
|---|---|---|
| 平均透過率 | 90％ (typical) | |
| 入射角度 | 0° | |
| 信頼性 | 環境耐性 | MIL-STD-810F |
| 物理耐性 | MIL-C-48497A | |
| 物理的特性 | 外径 | 12.5＋0.0/－0.1 mm または25＋0.0/－0.2 mm |
| 有効口径 | 8 mm (Φ12.5 mmフィルター) または21 mm (Φ25 mmフィルター) |
|
| フィルター厚 | 3.0±0.1 mm | |
| リングマウント | あり | |
| リング厚 | 5.0±0.1 mm | |
| 表面精度 | 60 scratch / 40 dig |
エッジ急峻度の違い
| モデル | エッジ急峻度 | 6OD～50%(@532nm) | |
|---|---|---|---|
| ロングパス フィルター |
Nano Edge | 各レーザー波長の＜0.2% | 1.1nm(38cm-1) |
| Ultra Steep | 各レーザー波長の＜0.5% | 1.7nm(60cm-1) | |
| スタンダード | 各レーザー波長の～1.25% | 2.3nm(80cm-1) | |
| ショートパス フィルター |
Ultra Steep | 各レーザー波長の＜0.5% | 2.0nm(70cm-1) |
※ 急峻度の値が低いほど、フィルター性能が高く、スペクトル分離能に優れます。
