タイミング制御に関する様々な問題をこれ1台で解決
メーカー名
EKSPLA
製品のカタログや関連資料の
ダウンロードはこちら
カタログ・関連資料ダウンロード
WEBでのお問い合わせはこちら
お問い合わせ
お問い合わせNo.EP80を
お伝えください。
本社
受付時間：00:00〜00:00
大阪
受付時間：00:00〜00:00

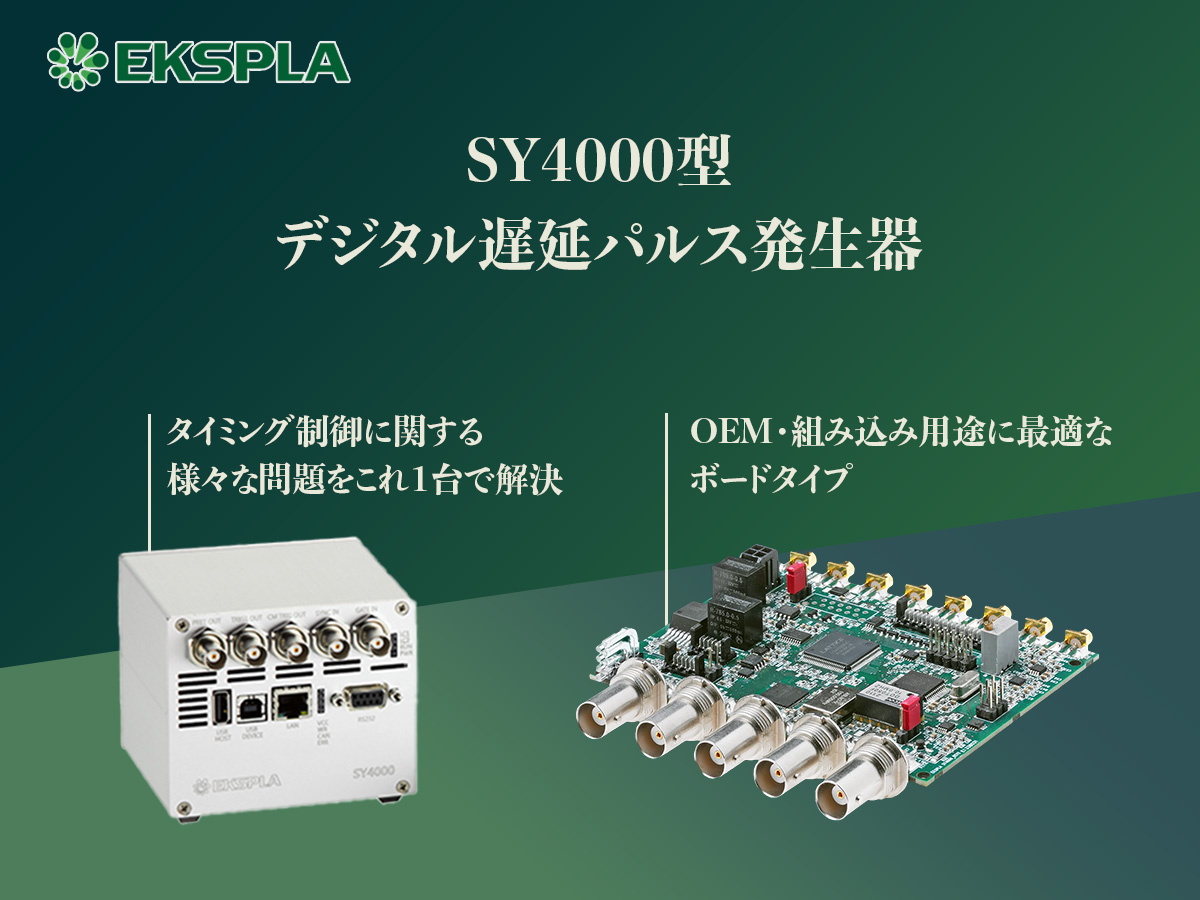

レーザーメーカーの老舗EKSPLA社が提供する小型かつ低価格なデジタル遅延／パルス発生器(SY4000型)は、
単純なものから複雑なタイミング制御応用に対して、多機能かつ高精度なトリガー信号を提供します。
またOEM・組み込み用途に最適なボードタイプもご用意しております。
| Pulse Generation | |
|---|---|
| Channel modes | Single shot、burst、normal、duty cycle、frequency divider |
| Delay range | 0～150ms |
| Pulse width | 2ns～150ms |
| Resolution | 25ps |
| Accuracy | 25ps+0.000001×delay |
| Time base | 100MHz、0.2ppm(Encased version)／50ppm(OEM version) |
| Jitter | ＜30ps |
| Burst mode | 1～65535 |
| External trigger | |
| Rate | DC～20MHz |
| Thershold | 1.3V |
| Input level | LVTTL、TTL |
| Slope | rising |
| Jitter | ＜100ps(RMS) |
| Delay | ＜13ns(without insertion delay) ＜70ns(with insertion delay) |
| Internal Generator | |
| Mode | Duty cycle |
| Rate | 50ns～100s |
| Resolution | 10ns |
| Accuracy | 5ns+0.000001×period |
| Jitter | 100ps(RMS) |
| Burst | 0～65535 |
| Outputs | |
| Output level | 2.5V、4V |
| Impedance | 50Ω |
| Slew rate | 1.5V/ns |
| Communications | |
| OEM version | CAN |
| Encased version | RS232、USB、LAN、WLAN |
| Operating Requirements | |
| OEM version | DC 12V、500mA |
| Encased version | AC 90～264V、50Hz～60Hz |
| Dimensions(not including connectors) | |
| OEM version(W×D×H) | 100mm×77mm×20mm |
| Encased version(W×D×H) | 105mm×86mm×85mm |
