ピコ秒パルス、2300 〜 16000 nm 波⻑可変、⾼速波⻑掃引、4 cm-1波数分解能
メーカー名
EKSPLA
製品のカタログや関連資料の
ダウンロードはこちら
カタログ・関連資料ダウンロード
WEBでのお問い合わせはこちら
お問い合わせ
お問い合わせNo.EP22を
お伝えください。
本社
受付時間：00:00〜00:00
大阪
受付時間：00:00〜00:00

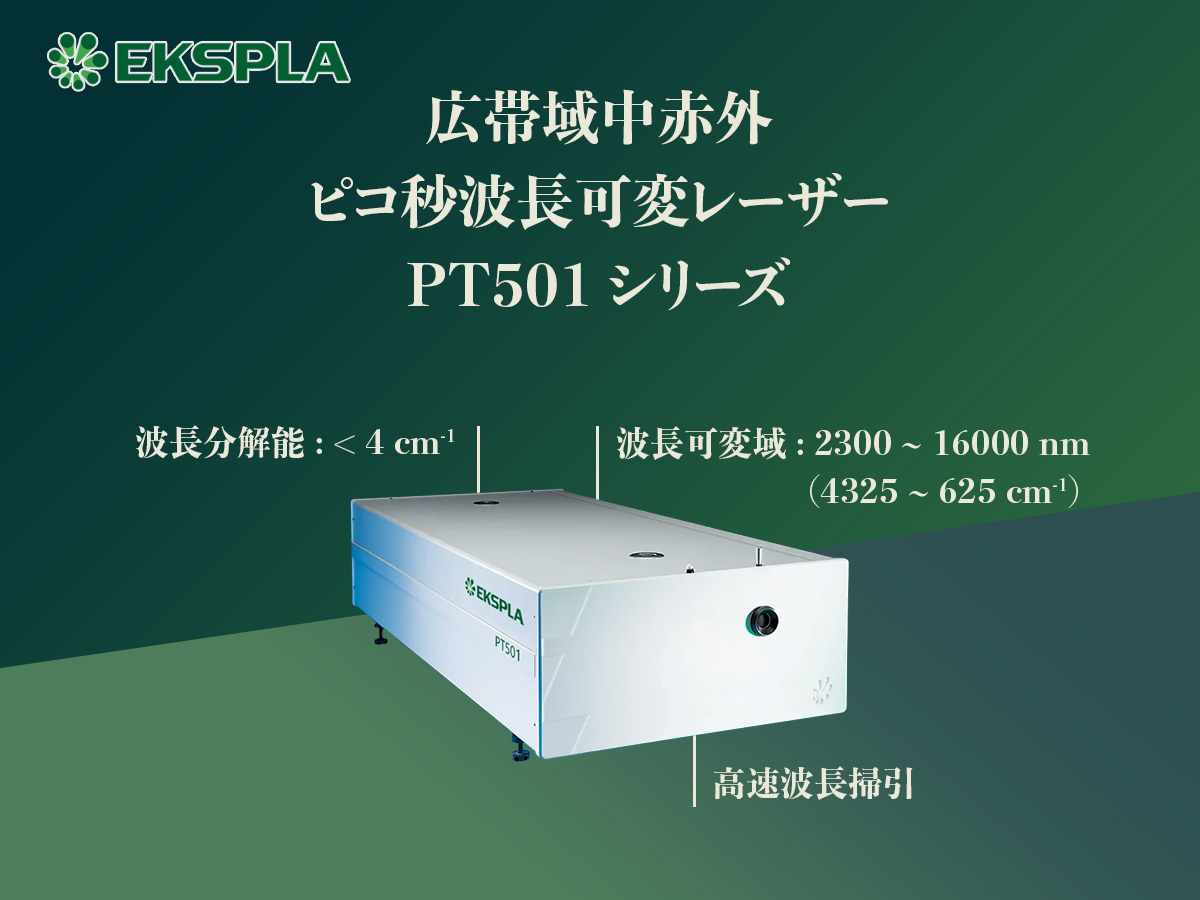

PT501シリーズは、ダイオード励起ピコ秒パルスレーザーと光パラメトリック増幅器（OPA）がひとつの筐体となった波⻑可変ピコ秒パルスレーザーです。100 Hz の繰り返し周波数で、中⾚外2300 〜 16000 nmから任意の波⻑を取り出すことが可能で、⾼精度ステッピングモーター搭載により、⾼速に掃引しながらの出⼒も可能です。
⼀体型となっているため、⻑時間安定性に優れ、メンテナンスも⾏いやすくなっております。
| PT5011) | |
|---|---|
| 波⻑可変範囲 | 2300 〜 16000 nm |

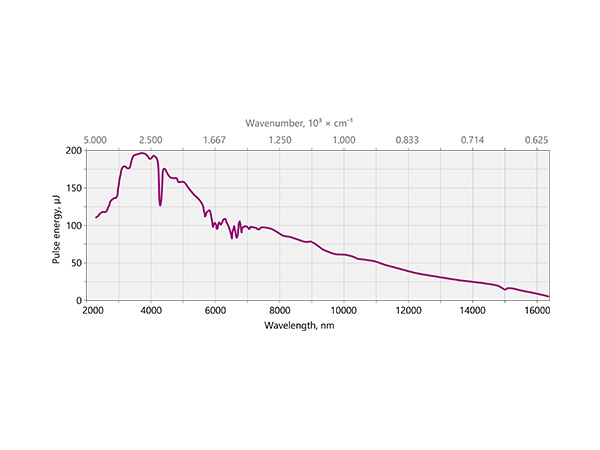

| パルスエネルギー | |
| @3500 nm | > 200 μJ |
| @10000 nm | > 50 μJ |
| 波⻑線幅 | < 4 cm-1 |
| 繰り返し周波数 | 100 Hz |
| 中⼼波⻑掃引幅 | < 0.5 cm-1 |
| ビーム径2) | 〜 4 mm |
| ビーム拡がり⾓3) | < 3 mrad |
| ビーム位置安定性 | ≤ 100 μrad rms |
| 偏光 | Horizontal, > 100:1 |
| ⾼速波⻑掃引 | オプション |
| ジッター | |
| Int.トリガモード4) | < 50 ps（StdDev.） TRIG1 OUT（外部への出⼒に対して） |
| Ext.トリガモード5) | 〜 3 ns（StdDev.）SYNC IN pulse（外部からの⼊⼒に対して） |
| TRIG1 OUT パルス遅延 | 正極パルス、〜 100 ns パルス幅 250 μs 〜 10 ms まで可能 |
| レーザーヘッドサイズ | 520 x 1050 x 272 mm |
| 電源ユニット | 450 x 450 x 140 mm |
| 要求電源 | 100 〜 240 V、単相、50/60 Hz |
| 消費電力 | < 0.5 kW |
| 使⽤環境温度 | 22 ± 2 ℃ |
| 環境湿度 | 20 〜 80 %（結露なきこと） |
| 冷却⽅式 | 空冷 |
| 使⽤環境クラス | ISO Class9 以上が望ましい |
1）仕様は予告なく変更になる場合がございます。何卒ご了いただけますようよろしくお願い申し上げます。仕様につきましての保証値が必要になる場合、指定値がある場合にはご相談ください。3500 nm時における値となりますことご了承願います。
2）ビーム径は1/e2強度時です。
3）@3000 nm全⾓度です。（FWHM における）
4）TRIG1 OUT コネクタに関して。オプションにより< 10 ps も可能
5）SYNC IN コネクタに関して。
