標準仕様*1
| 型名 |
NL231-50 |
NL231-100 |
| パルスエネルギー*2 |
| 1064 nm |
190 mJ |
150 mJ |
| 532 nm*3 |
110 mJ |
90 mJ |
| 355 nm*4 |
55 mJ |
40 mJ |
| パルスエネルギー安定度(Std.dev.)*5 |
| 1064 nm |
<1.0％ |
| 532 nm |
<2.5％ |
| 355 nm |
<3.5％ |
| 繰返し周波数 |
50 Hz |
100 Hz |
| パワードリフト*6 |
<±1％ |
| パルス幅*7 |
2〜4 ns |
| 線幅 |
<1 cm-1@1064nm |
| ビームプロファイル*8 |
トップハット(ニアフィールド)
ガウシアン(ファーフィールド) |
| ビーム拡がり角*9 |
<0.8 mrad |
| ビーム位置安定性(Std.dev.)*10 |
≤60µrad, rms |
| 偏光 |
直線、> 95％@1064 nm |
| ビーム径(代表値)*11 |
5 mm |
| ジッター(Std.dev.) |
| 内部トリガー*12 |
<0.5 ns rms |
| 外部トリガー*13 |
<0.5 ns rms |
| SYNC OUTパルス遅延 |
-100 µs … 100 ms |
| 通常のウォームアップ時間 |
10分 |
| 寸法 |
| レーザーヘッドサイズ（W×L×H） |
251×291×167±3 mm |
| 電源ユニット（W×L×H） |
| デスクトップケース |
471×391×147 mm±3 mm |
| 19インチモジュール |
483×355×133 mm±3 mm |
| 外部チラー（該当する場合） |
要お問い合わせ |
| ケーブル長 |
2.5メートル |
| 動作要件 |
| 冷却（空冷）*14 |
外部チラー |
| 温度 |
18～27°C |
| 湿度 |
20〜80％（結露なきこと） |
| 動作電力 |
100〜240 VAC、単相、50/60 Hz |
| 消費電力 |
<1 kVA |
*1：継続的な改善により、すべての仕様は変更される可能性があります。 典型値（Typical）と記されているパラメータは、製造するユニットごとに異なる場合があります。 特に明記しない限り、すべての仕様は1064 nmで測定され、オプションのない基本的なシステムに対して測定された値です。
*2：出力は同時ではありません。 高エネルギー（50 Hzで最大350 mJ、100 Hzで250 mJ）カスタムモデルについては、お問い合わせください。
*3：H230SHCまたはH230STHCハーモニックジェネレータモジュールを使用。
*4：H230THCまたはH230STHC発電機モジュールを使用。
*5：30秒間出力されたパルスの平均値。
*6：20分のウォーミングアップ後、８時間測定。環境温度変化±２℃以下。
*7：FWHM
*8：ニアフィールド（出射口）にて 80％以上 トップハット
*9：1 /e2レベル、全角にて測定。
*10：ビーム位置安定度は、レンズによる焦点位置の重心位置の変動にて評価されます。
*11：1064nm、1/e2レベルでビーム径を計測
*12：SYNC OUTパルスに対して
*13：QSW INパルスに対して
*14：十分な室内空調環境であること。

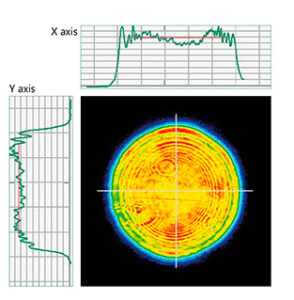

ニアフィールド
ファーフィールド
