⾼速時間相関単⼀光⼦計数（TCSPC）モジュール

単⼀光⼦を1ピコ秒以下で捉え、光を多次元で“可視化”
蛍光寿命計測の常識を覆す ── TCSPCの最前線へ

Demo
仕様更新

メーカー名

Becker & Hickl GmbH

お問い合わせNO.: BH01

製品のカタログや関連資料の
ダウンロードはこちら

カタログ・関連資料ダウンロード

WEBでのお問い合わせはこちら

お問い合わせ

お電話での
お問い合わせはこちら

お問い合わせNo.BH01を
お伝えください。

本社

03-3686-4711

受付時間：00:00〜00:00

大阪

06-6393-7411

受付時間：00:00〜00:00

製品概要製品仕様カタログ・関連資料

カタログダウンロードページへ

概要

ベッカー＆ヒックル社は、時間相関単⼀光⼦計数（TCSPC）および蛍光寿命イメージング（FLIM）の分野において、30年以上にわたり技術⾰新を牽引してきたドイツの先進メーカーです。
卓越した時間分解能と信頼性を兼ね備えたTCSPCモジュールおよび⾼精度タイムタガーは、研究現場における時間分解蛍光測定の基準として広く採⽤されています。
これらのモジュールは、蛍光寿命イメージング（FLIM）、多波⻑FLIM、⾼速FLIM、りん光寿命イメージング（PLIM）、蛍光相関分光（FCS）、単⼀分⼦解析、強度相関測定（HBT）など、幅広い先端的アプリケーションに対応し、量⼦光学や多次元光⼦記録といった最先端の研究にも活⽤されています。

特長

超⾼時間分解能
┗ 1ピコ秒未満の分解能で、光⼦1つひとつの到達時刻を精密に記録
マルチチャンネル対応
┗ 最⼤4チャンネルまで同時計測が可能
拡張性の⾼いモジュール設計
┗ PCI-Expressボード1枚に主要回路を集約し、コンパクトかつ強⼒なシステム構築が可能
外部デバイスとの⾼い互換性
┗ ガルバノスキャナーやステージ、レーザーとの同期制御に対応
多様なアプリケーション
┗ FLIM、PLIM、FCS、HBT測定、単⼀分⼦解析などに最適化

装置制御、データ取得、解析⽤ソフトウェア

これらの⾼度な計測を⽀えるのが、ベッカー＆ヒックル社が提供する実験制御・データ取得・解析ソフトウェアです。
代表的なソフトウェアであるSPCMは、同社のTCSPCおよびFLIM装置の中核を成すもので、主要な周辺機器との⾼い互換性を備えており、ユーザーは複雑な測定系をシンプルに構築できます。また、解析ソフトウェアSPC-Imageは、FLIMやTCSPCデータの詳細解析に特化しており、使いやすさと多機能性を兼ね備えた研究者にとって信頼できるツールとなっています。
さらに、ソフトウェア開発に不慣れな⽅にも配慮し、必要なコンポーネントを⼀式まとめた「TCSPCパッケージ」が⽤意されているほか、簡易FLIMマッピング、時間軸動態解析、バースト解析など、特定⽤途に最適化された専⽤ソフトウェアもラインアップされています。
カスタム開発を⾏いたい⽅には、LabVIEWライブラリも提供されており、柔軟なシステム拡張が可能です。ベッカー＆ヒックル社のTCSPCモジュールとソフトウェアは、光計測における“標準”を超え、研究の可能性を広げるパートナーとして、物理・化学・⽣命科学から量⼦技術に⾄るまで、多様な分野の最先端研究を⼒強く⽀えています。

データ取得・制御⽤ソフトウェア SPCM

TCSPCモジュールの設定、減衰曲線測定、イメージング測定、FCS測定などに対応

設定画面

蛍光減衰曲線

蛍光減衰曲線、装置関数
（IRF）

3Ｄ蛍光減衰曲線

強度相関測定
（アンチバンチング）

蛍光減衰曲線、FCS曲線

2波長FLIMイメージ画像

多波長FLIMイメージ画像

FLIM、PLIM同時イメージ画像

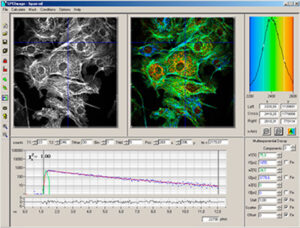

データ解析⽤ソフトウェア SPC-Image NG（Next Generation）

3成分までのフィッティング、デコンボリューション解析に対応します。
下図は、フォトンカウンティング強度イメージから蛍光寿命イメージ（FLIM）へ解析

TCSPC モジュールの構成

1 枚のPCI ボード上に全ての回路を集積

TCSPCモジュールは、1枚のPCIボード上にCFD（定⽐率波⾼弁別器）, TAC （時間-電圧変換器）, 増幅器, ADコンバーター, メモリー及びその他の制御回路を搭載しています。

外部のガルバノスキャナー・ステージでのマッピング測定が可能

TCSPC モジュールのスキャニングインターフェイスより外部のガルバノスキャナーやステージなどと同期し蛍光寿命のマッピング測定が可能です。
構成は、⾼繰り返し周波数のパルスレーザーや単⼀光⼦検出器と組み合わせるかたちになります。ガルバノスキャナーなどのマッピング装置と組み合わせることで、蛍光寿命イメージングにも対応いたします。

【無料ダウンロード】
蛍光寿命・FLIM 蛍光寿命イメージング測定の集⼤成

「TCSPC Handbook 第10版」

時間相関単⼀光⼦の原理から構成、各種⽤途やデータなど、全1000ページ以上の技術冊⼦を無料でダウンロードいただけます。

ダウンロードはこちら＞

製品仕様

仕様

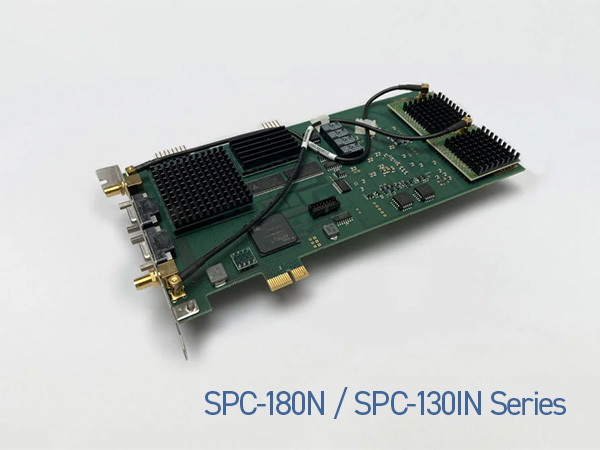

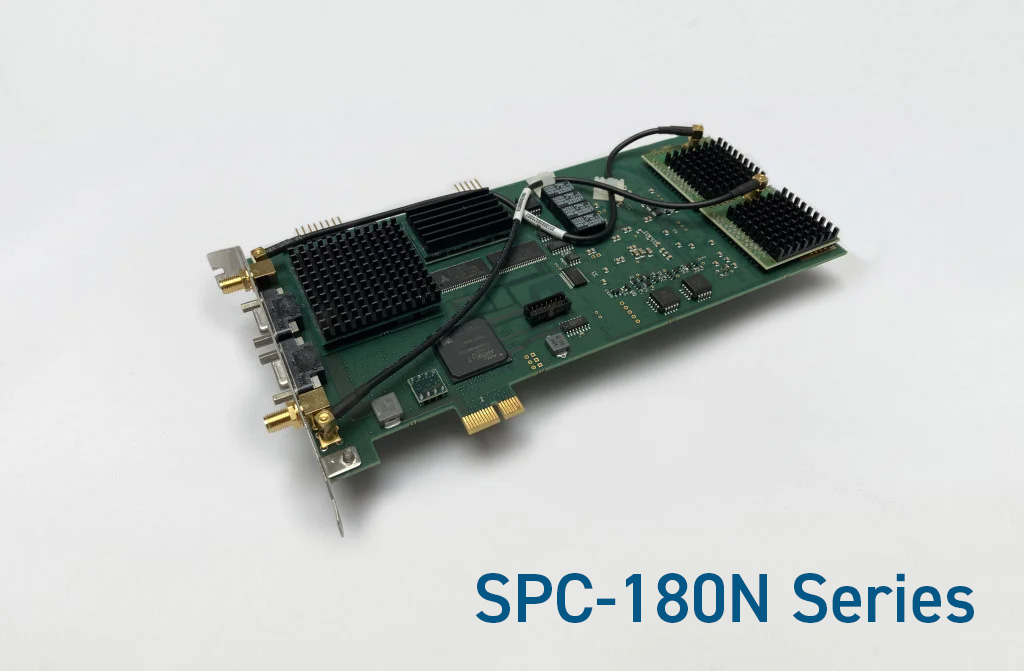

モデル	SPC-130IN	SPC-180N	SPC-QC-004
	SPC-130INX	SPC-180NX
	SPC-130INXX	SPC-180NXX
インターフェイス	PCIe
入力チャンネル	1(2)チャンネル		3(4)チャンネル
測定原理（主要回路）	TAC （Time-to-Amplitude Converter)		TDC （Time-to-Digital Converter）
時間分解能（FWHM / RMS）	< 6.6 ps / 2.5 ps : IN >	< 6.6 ps / 2.5 ps : N >	16 ps
	< 3.5 ps / 1.6 ps : INX >	< 3.5 ps / 1.6 ps : NX >
	< 3.0 ps / 1.1 ps : INXX >	< 2.8 ps / 1.1 ps : NXX >
全体分解能 / √2	1.8 ps : IN	1.8 ps : N	11 ps
	1.1 ps : INX	1.1 ps : NX
	0.8 ps : INXX	0.8 ps : NXX
最小設定チャンネル幅	813 fs : IN	813 fs : N	4 ps
	405 fs : INX	405 fs : NX
	203 fs : INXX	203 fs : NXX
絶対タイミング安定性	0.5 ps		5 ps
推奨入力電圧幅 / パルス幅	ー30 ～ー500mV / > 200 ps
最大入力周波数	同期チャンネル : 150 MHz
測定時間幅（横軸：TACレンジ）	3.3 ns ～ 5 μs : IN	3.3 ns ～ 5 μs : N	16 ns ～ 72 μs
	1.67 ns ～ 2.5 μs : INX	1.67 ns ～ 2.5 μs : NX
	0.834 ～ 125 ns : INXX	0.834 ～ 125 ns : NXX
時間幅拡大ゲイン	1 ～ 15 段階		ー
時間チャンネル数	1 ～ 4,096 ch		1 ～ 65,536 ch
最大カウント数（縦軸：光強度）	65,536 counts（16bit）
最大カウント数（縦軸：光強度）	65,536 counts（16bit）
最大スキャンデータ点数	ー	4096×4096 （64ch時）	ー
カウントレート	12 MHz		120 MHz / ch
デットタイム	80 ns		8 ns
積算時間	100 ns ～ 100,000 s
モジュール寸法	230 × 130 × 18 mm		205 × 120 × 18 mm
検出器接続数	16
並列モジュール	4 ～ 32		1
マルチモジュールパッケージ	SPC-132IN SPC-133IN SPC-134IN	SPC-182N SPC-183N SPC-184N	ー
対応OS	Windows 10/11
主な用途
蛍光寿命測定	◯	◯	◯
蛍光相関分光測定（FCS）	◯	◯	◯
蛍光寿命イメージング測定（FLIM）	ー	◯	ー
りん光寿命イメージング測定（PLIM）	ー	◯	ー
光子相関測定（HBT）	◯	◯	◯
Time Tag測定	◯	◯	◯

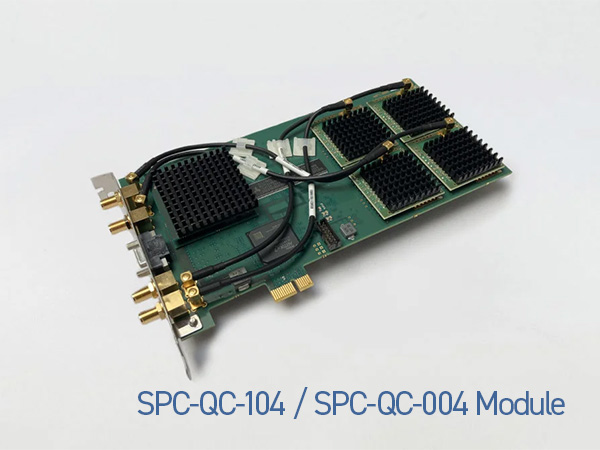

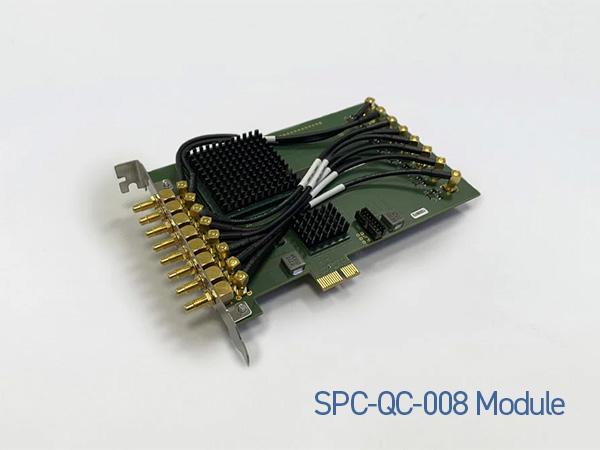

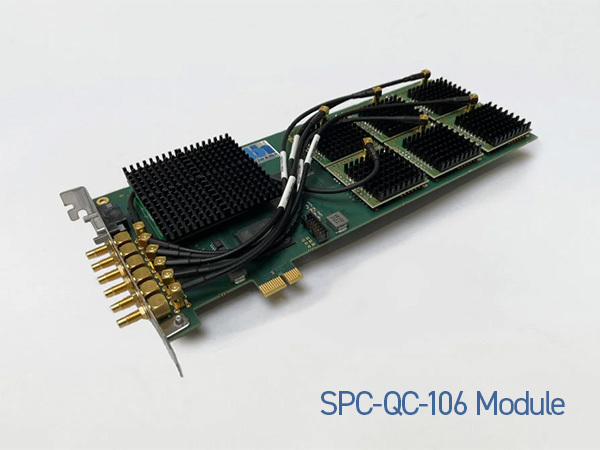

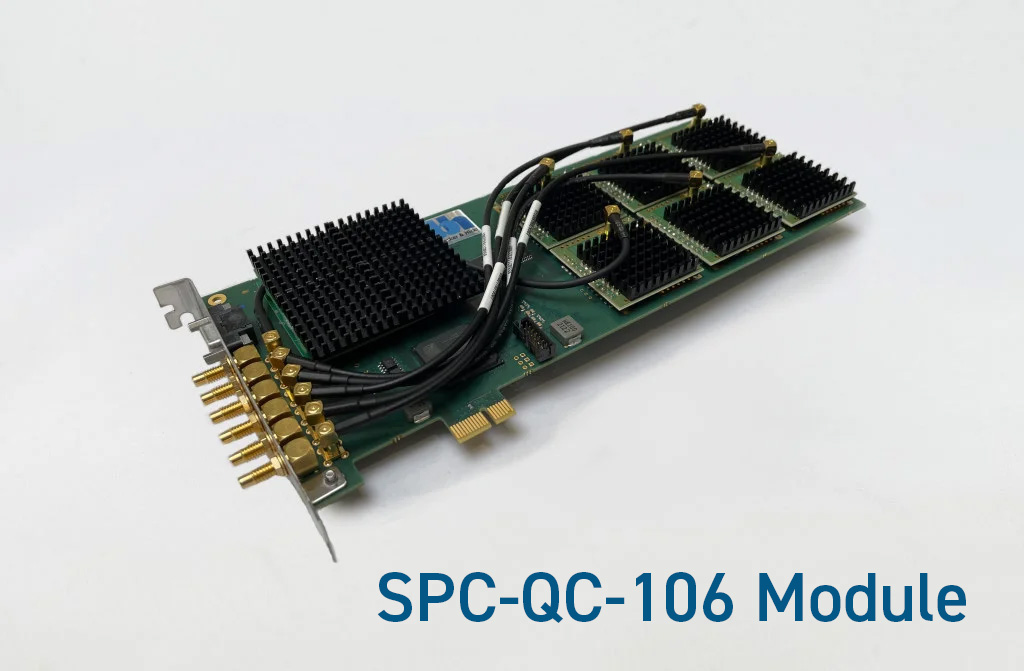

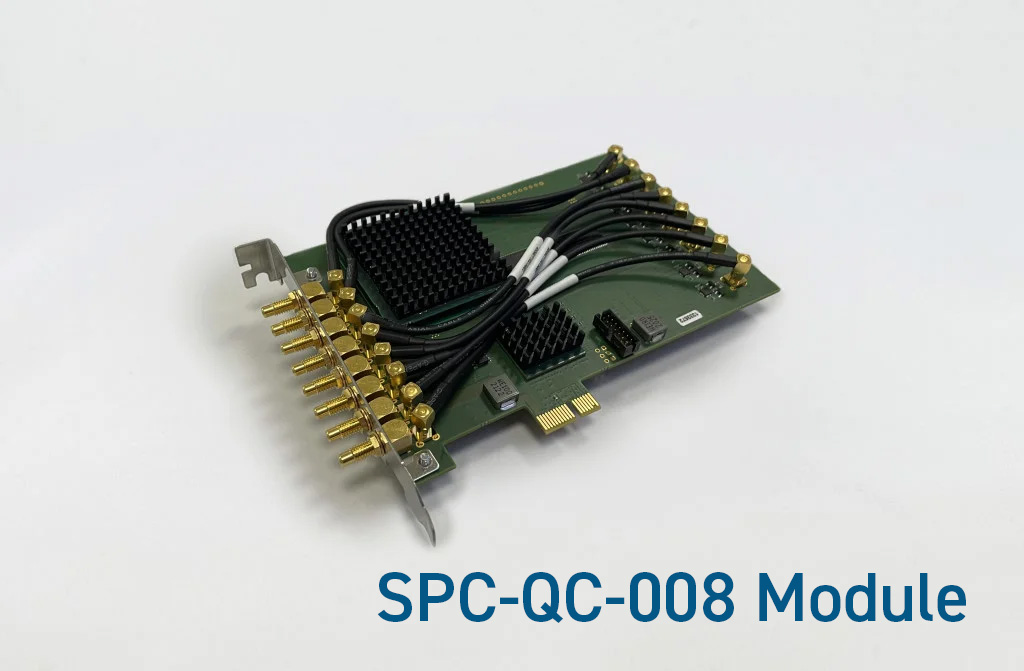

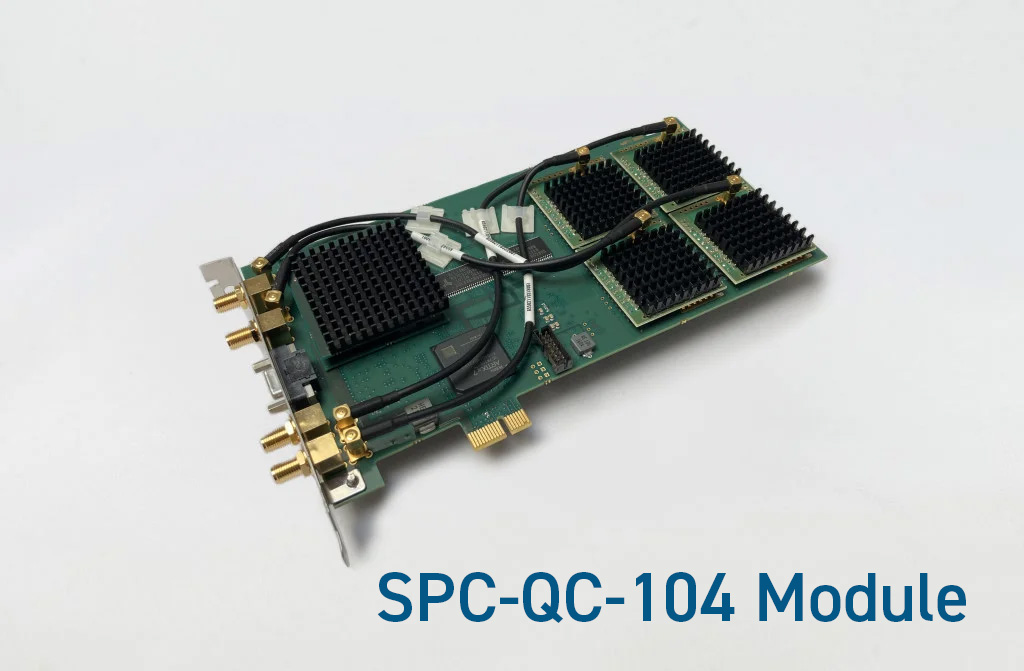

モデル	SPC-QC-104	SPC-QC-008	SPC-QC-106


インターフェイス	PCIe
入力チャンネル	3(4)チャンネル	7(8)チャンネル	5(6)チャンネル
測定原理（主要回路）	TDC （Time-to-Digital Converter）
時間分解能（FWHM / RMS）	16 ps	14 ps	17 ps


全体分解能/ √2	11 ps	9.9 ps	11 ps


最小設定チャンネル幅	4 ps	1 ps	4 ps


絶対タイミング安定性	5 ps
推奨入力電圧幅 / パルス幅	ー30 ～ー500 mV / > 200 ps	± 500 mV / >1 ns	ー30 ～ー500 mV / > 200 ps
最大入力周波数	同期チャンネル : 150 MHz	同期チャンネル : 500 MHz	同期チャンネル : 120 MHz
測定時間幅（横軸：TACレンジ）	16 ns ～ 68 μs	1 ps ～ 640 ms	16 ns ～ 68 μs


時間幅拡大ゲイン	ー
時間チャンネル数	1 ～ 65,536 ch	1 ～ 10,000,000 ch	1 ～ 4,096 ch
最大カウント数（縦軸：光強度）	65,536 counts （16bit）	4,294,967,269 counts （32bit）	65,536 counts （16bit）
最大カウント数（縦軸：光強度）	65,536 counts （16bit）	4,294,967,269 counts （32bit）	65,536 counts （16bit）
最大スキャンデータ点数	4096 × 4096 （16ch時）	ー
カウントレート	120 MHz / ch	500 MHz / ch	120 MHz / ch
デットタイム	8 ns	2 ns	8 ns
積算時間	100 ns ～ 100,000 s	100 ns ～ 4M s	ー
モジュール寸法	205 × 110 × 15 mm	205 × 120 × 18 mm
検出器接続数	16	1	16
並列モジュール	1	4	1
マルチモジュールパッケージ	ー
対応OS	Windows 10/11
主な用途
蛍光寿命測定	◯	◯	◯
蛍光相関分光測定（FCS）	◯	◯	◯
蛍光寿命イメージング測定（FLIM）	◯	ー	◯
りん光寿命イメージング測定（PLIM）	◯	ー	◯
光子相関測定（HBT）	◯	◯	◯
Time Tag測定	◯	◯	◯
