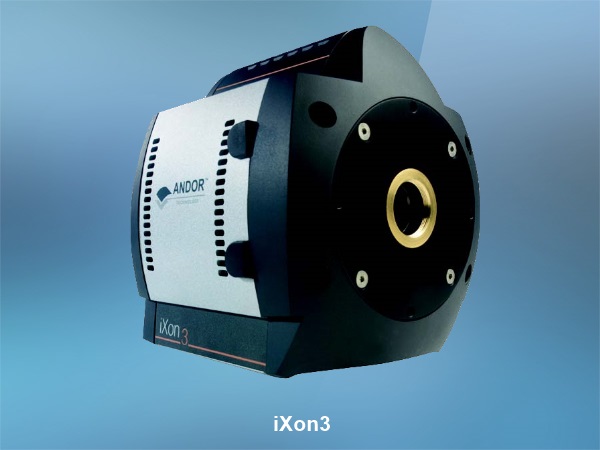

超高感度EMCCDカメラ iXon シリーズ

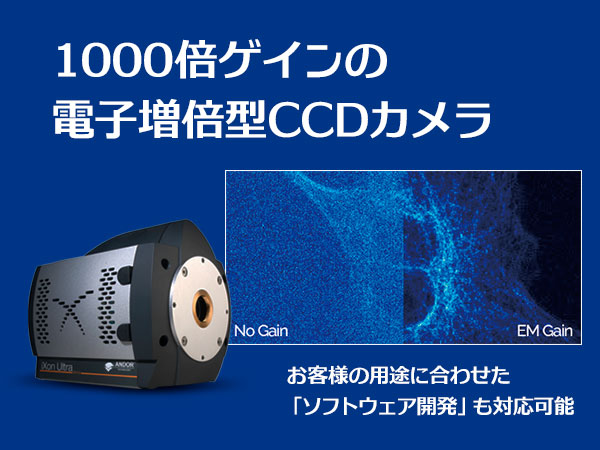

1000倍ゲインの電子増倍型CCDカメラ。深紫外～可視～近赤外の極微弱光イメージング、分光測定。

仕様更新

メーカー名

Andor Technology

お問い合わせNO.: AD07

製品のカタログや関連資料の
ダウンロードはこちら

カタログ・関連資料ダウンロード

WEBでのお問い合わせはこちら

お問い合わせ

お電話での
お問い合わせはこちら

お問い合わせNo.AD07を
お伝えください。

本社

03-3686-4711

受付時間：00:00〜00:00

大阪

06-6393-7411

受付時間：00:00〜00:00

製品概要製品仕様カタログ・関連資料

カタログダウンロードページへ

製品概要

iXonは科学計測用高感度CCDセンサーに電子増倍機能を搭載した Electron Multiplying CCD (EMCCD)カメラです。－100℃電子冷却と1000倍ゲインによりフォトンカウンティングレベルの微弱光イメージを56 fps以上（512×512素子）で取得していきます。また、低速ADコンバータとCCDモードの切換えにより、高S/N比で長時間露光測定を行うことも可能です。

【新製品】
青色・近紫外領域に最適化された超高感度EMCCDカメラ
iXon Ultra Blue

新たに、青色・近紫外領域に最適化された超高感度EMCCDカメラ、iXon Ultra Blueが登場いたしました。
iXon Ultra Blue は、青色・近紫外領域の測定に最適化された、最新の超高感度EMCCDカメラです。最も要求の厳しい低照度アプリケーション向けに設計されており、卓越した量子効率と単一光子感度を実現し、量子コンピューティングなどの革新的な研究に最適です。

特長
・青色・近紫外領域のQE改善：青色・近紫外領域の感度を最大化
・単一光子感度：トラッピングイオンを含む極めて微弱な信号を捕捉
・オーバークロック読み出し：クロップモードによる高速読み出し
・-100℃までのTE冷却：暗電流を低減し、超低ノイズを実現
・最小限のスプリアスノイズ：熱およびクロック誘起のチャージイベントを低減
・最小限のデータ遅延：リアルタイム処理を可能にするカメラリンク出力
・2 in 1の柔軟性：EMCCDによる高速化、長時間露光イメージング対応CCD

iXon Ultra Blueは、イオントラップ、冷却原子量子コンピューティング、半導体計測、その他高感度が求められるアプリケーションに最適なツールです。その精度、速度、そして柔軟性により、超低照度イメージングの可能性の限界を押し広げることができます。

EMCCDとは？

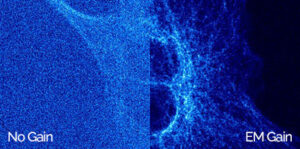

EMCCDはチップ上で電子増倍することで信号強度を高める画期的なCCDセンサーです。通常のCCDでは光から変換された電子は読出し用のシフトレジスターを通り、 ADコンバータでそのままデジタル化されます。一方EMCCDでは、シフトレジスターの後にゲインレジスタ―という機構を設けて電子増倍を行います。これにより従来のCCDでは長時間露光でなければ観察できない微弱光を、電子増倍をかけることで短時間に検出することが可能になりました。

また、iXonはEMモードの他に通常のCCDモード(Conventional mode）を備えています。長時間かけてよりS/N比を上げて測定する場合はCCDモードに切り替えることもでき、汎用性の高いカメラとなっています。

フリンジ低減コーティングを施したBVFセンサーU
Vにも高感度なEX2センサー登場

背面照射型センサー(BIセンサー)で近赤外光を測定するとセンサー内のエタロン効果によってフリンジが発生し、イメージに縞模様が乗ってしまい、しばしば問題になります。 BIセンサーでフリンジを低減する場合はBR-DDが主流ですが、暗電流が多く長時間露光に不向きな問題点がありました。
新しいBVFセンサーは、高感度なBVセンサーにフリンジ低減コーティングを施したセンサーで、従来のBVセンサーと同じ性能で、かつフリンジが大幅に低減されています。
また、UV領域の感度がアップしたEX2センサーも新たに追加されました。

先進の機能

iXonには様々な先進機能が搭載されています。

実際の増幅率が設定できるReal Gain™
自動でEMゲインを補正するEMCAL™
リアルタイムまたはポストプロセスでカウント値をエレクトロンまたはフォトン数に変換するCountConvert
ノイズ原因となるCIC(Clock induced charge)をバックグラウンドデータから取り除くSpurious Noise Filter
観察範囲を制限してフレームレートを上げるCropped Sensor Mode など

特長

1000倍可変EMゲイン
リアルゲインコントロール、ゲイン自動補正
高速なフレームレート
量子効率 >90%
電子冷却 -100℃
高ダイナミックレンジ 16bit / 14bit
低速ADCモードで低読み出しノイズ

主な用途

光格子時計開発用
細胞の蛍光観察
天体観測
ボース・アインシュタイン凝縮の観察
様々な微弱光イメージのリアルタイム観察など

技術情報・応用例

Andor Technologyのウェブページには製品の技術情報や応用例が掲載されています。
https://andor.oxinst.com/learning/

用途にあわせた特注ソフトウェア

東京インスツルメンツではお客様の用途に最適なソフトウェアの開発をおこなっております。
下記は特注ソフトウェアの一例です。ご相談ください。

デュアル検出器データ表示ソフトウェア

Andor TechnologyのEMCCD検出器(iXon)を2台使用して、2波長同時計測、2アングルの同時計測

Camera Windowsオプション対応

測定波長域により、CCD検出器の窓材を感度のあるものへ変更が可能です。
Camera Window Selector – Andor

カタログダウンロードページへ

製品仕様

iXon Ultra 仕様

型名		DU888U3-CS0	DU897U-CS0
素子数		1024 × 1024	512 × 512
素子サイズ		13 × 13 μm	16 × 16 μm
受光面積		13.3 × 13.3 mm	8.2 × 8.2 mm
ADコンバーター速度	EM	30 MHz / 20 MHz / 10 MHz / 1 MHz	17 MHz / 10 MHz / 5 MHz / 1 MHz
ADコンバーター速度	CV	1 MHz / 0.1 MHz	3 MHz / 1 MHz / 0.08 MHz
読出しノイズ（@10 MHz,代表値）		130e^– （＠30 MHz） <1e^– （EM on）	89e^– （＠17 MHz） <1e^– （EM on）
最低冷却温度（代表値）	空冷	– 80 ℃ （- 60 ℃ @30 MHz）	– 80 ℃
最低冷却温度（代表値）	水冷	– 95 ℃ （ – 75℃@30MHz）	– 100 ℃
暗電流（e^–/pixel/sec, 代表値）		0.00025 （@ – 80 ℃）	0.0003 （@ – 80 ℃）
ダイナミックレンジ		16 bit
EMゲイン		1 〜 1000 times
フレームレート		26 frame / sec	56 frame / sec
EMCCD-amplified background events （events/pixel）（@1000倍ゲイン& – 85 ℃）		0.005	0.0018
インターフェイス		USB3.0	USB2.0
センサータイプ		#BV,BVF,UVB,#EX,EXF, BB

＊量子効率、暗電流はセンサータイプによって異なります。詳細は弊社へお問い合わせください。

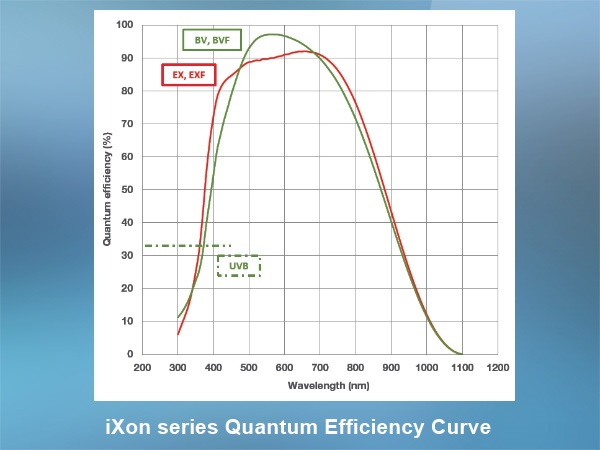

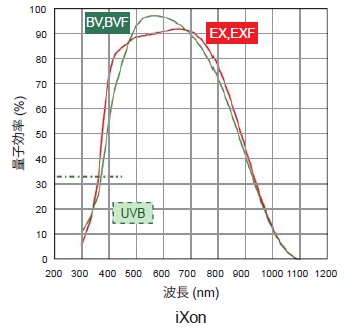

量子効率曲線

iXon Ultra Blue 仕様

型名		DU-897U-CS0	DU-888U3-CS0
素子数		506 × 506	1018 × 1018
素子サイズ		16 × 16μm	13 × 13 μm
受光面積		8.2 × 8.2 mm	13.3 × 13.3 mm
ADコンバーター速度	EM	17 MHz / 15 MHz / 10 MHz / 1 MHz	30 MHz / 20 MHz / 10 MHz / 1 MHz
ADコンバーター速度	CV	3 MHz / 1 MHz / 0.08 MHz	1 MHz / 0.1 MHz
読出しノイズ（@10 MHz,代表値）		89e^– （＠17 MHz） <1e^– （EM on）	130e^– （＠30 MHz） <1e^– （EM on）
最低冷却温度（代表値）	空冷	– 80 ℃	– 80 ℃ （ – 60 ℃@30 MHz）
最低冷却温度（代表値）	水冷	– 95 ℃	– 100 ℃ （ – 75 ℃@30 MHz）
暗電流（e^–/pixel/sec, 代表値）		0.0003 （@ – 80 ℃）	0.00025 （@ – 80 ℃）
ダイナミックレンジ		16 bit
EMゲイン		1 〜 1000 times
フレームレート		56 frame/sec	26 frame/sec
EMCCD-amplified background events （events/pixel）（@1000倍ゲイン& – 85 ℃）		0.0018	0.005
インターフェイス		USB2.0	USB3.0
センサータイプ		NBB,BV

＊量子効率、暗電流はセンサータイプによって異なります。詳細は弊社へお問い合わせください。

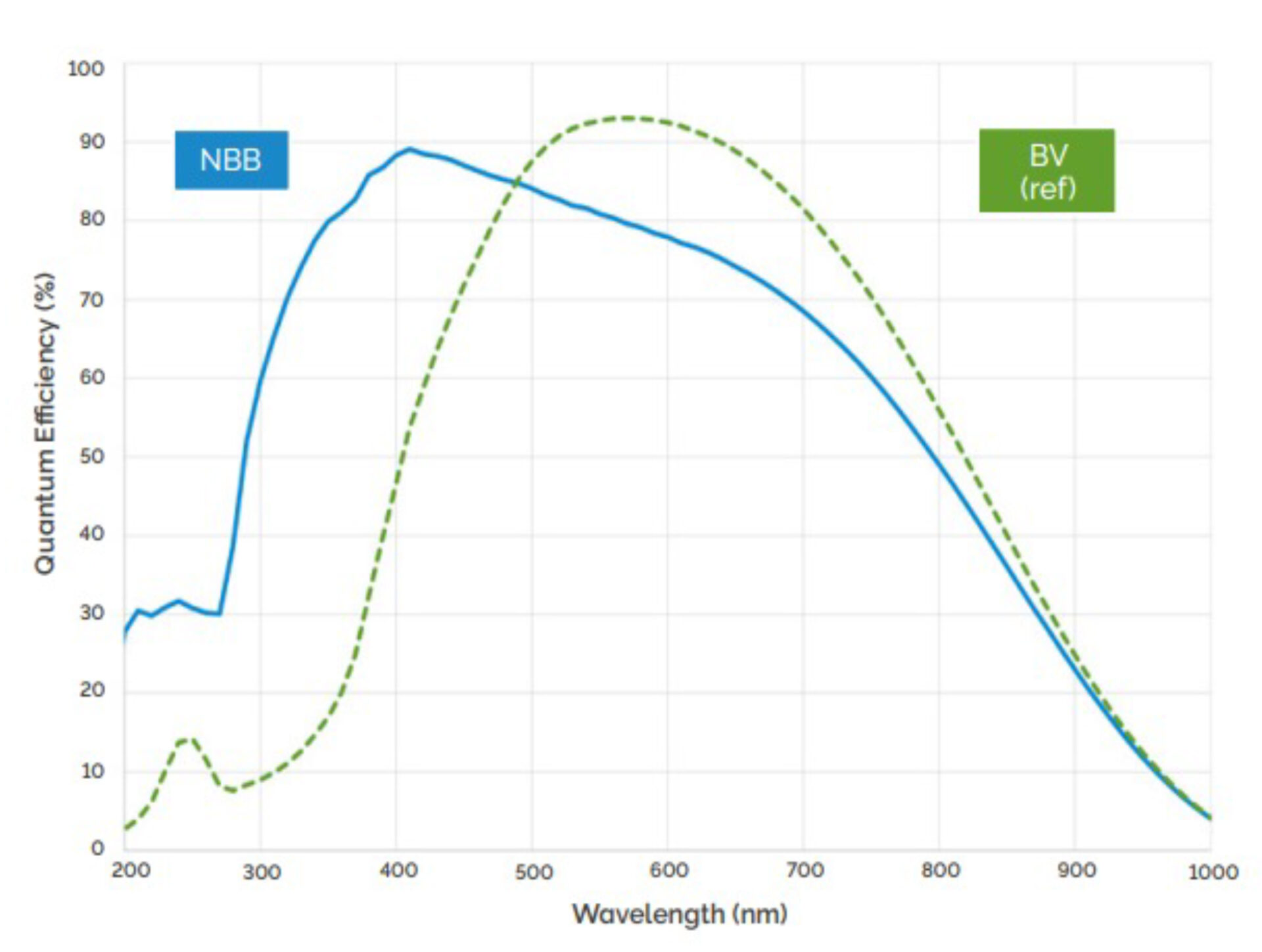

量子効率曲線

カタログ・関連資料

製品カタログ

2026/05/25

超高感度EMCCDカメラ iXon Ultra カタログ（日本語）'23.11.13 更新

PDF(332 KB)

2026/05/25

Andor Technology製品総合カタログ（日本語）'24.5.29 更新

PDF(3 MB)

2026/05/25

Andor Solis ソフトウェアカタログ（日本語）'23.11.13 更新

PDF(498 KB)

2026/05/25

iXon Ultra スペックシート（897 & 888）（英文）

PDF(1 MB)

2026/05/25

Camera Windowsオプション（英文）'22.09.30

PDF(389 KB)

2026/05/25

iXon Ultra Blue スペックシート（英文）'25.05.23

PDF(4 MB)

マニュアル

2026/05/25

Andor iXon Ultra Solisソフトウェアマニュアル(英文)

PDF(2 MB)

2026/05/25

Andor iXon Ultra ハードウェアマニュアル(英文)

PDF(1 MB)

技術情報

2026/05/25

CCDカメラの感度に関する重量な点(英文)

PDF(244 KB)

2026/05/25

UltraVac(真空封じ切りカメラ)テクノロジーについて(英文)

PDF(424 KB)

FAQ

EMCCDと通常のCCDの違いは何ですか

EMCCDはセンサー上で電子増倍できるEMモードと、通常のCCDモードを切り換えて使用できます。EMCCDは微弱光イメージをビデオレートで観察する場合に威力を発揮します。
同じく信号を増幅するICCDとの違いは何ですか

ICCDはCCDセンサーの前段に置かれたイメージインテンシファイア(I.I.)で増幅するのに対して、EMCCDはCCDセンサーで検出した信号を増幅します。ICCDの信号増幅はEMCCDと比較してノイズが多く、また、I.I.の空間分解能はCCDと比較して悪いため画像が若干ぼけます。約ミリ秒以上の露光時間で測定する場合はiXonが適しています。一方、ICCDはナノ秒でゲーティングができるので瞬間現象の測定で必須となります。
冷却用のチラーは必要ですか。また、チラー選定の注意点はありますか

できる限り暗電流を抑えたい場合はチラーの使用を推奨しています。チラー使用時は冷却水温度が低すぎるとカメラ本体が結露してしまう可能性があります。おおよそ室温程度(20～25度)の水温を推奨しています。詳細はお問い合わせください。
