製品概要
本製品は、従来の回折光学素子とは異なり、容易な取扱いかつ低価格でガウシアンビームをトップハットビームに整形可能な光学素子です。
GTH5-250/4タイプは、本素子単体で焦点距離250mmのレンズとしての機能を持ち合わせております。さらにガウシアンビームを多数に分岐した多分岐ビームに形成可能なビームスプリッタータイプもございます。多分岐ビームのトップハットも形成可能です。

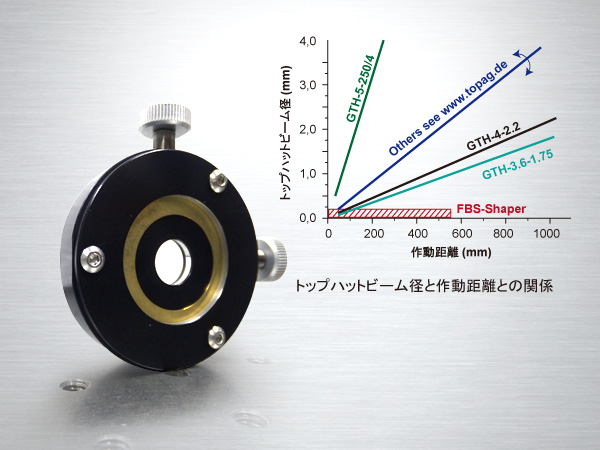

トップハットビームシェーパー
高品質なトップハットビームを容易に整形
メーカー名
TOPAG Lasertechnik GmbH
- お問い合わせNO.
- TP01
製品のカタログや関連資料の
ダウンロードはこちら
カタログ・関連資料ダウンロード
WEBでのお問い合わせはこちら
お問い合わせ
お電話での
お問い合わせはこちら
お問い合わせNo.TP01を
お伝えください。
本社
受付時間：00:00〜00:00
大阪
受付時間：00:00〜00:00
製品仕様
トップハットビームシェーパー(GTH／FBS)／多分岐ビーム(DBS)標準仕様
● GTHシリーズ
● FBSシリーズ
GTHシリーズ
Gauss-to-Top Hat beam shaping lens(GTH)
| 型名 | GTH-5-250/4 | GTH-4.0-2.2 | GTH-3.6-1.75 |
|---|---|---|---|
| 入射ビーム直径(1/e2) | 5.0 mm±0.15 mm | 4.0 mm±0.15 mm | 3.6 mm±0.15 mm |
| 作動距離 | 250mm | – | – |
| 発散角 | – | 2.2 mrad | 1.75 mrad |
| 動作波長 | 400 nm～1550 nm | ||
| ARコーティング(R<1%) | VIS：400 nm～700 nm/IR：700 nm～1300 nm/1064 nm/532 nm | ||
| ダメージしきい値 | 3 J/cm2@532 nm、10 ns | ||
| 口径 | 11.0 mm (1インチ径リングマウント上に保持) | ||
| 厚み | 4.0 mm±0.1 mm(1インチ径リングマウント含む：6.6 mm) | ||
| 材料 | LF5 | ||
| アクセサリー | XY軸/θ軸調整機能付きレンズホルダー | ||
FBSシリーズ
Fundamental Beam-mode Shaping(FBS)
| 入射ビーム直径(1/e2) | 2.0 mm、3.0 mm・・・、10 mm±5.0 % (特注可) | ||
| 動作波長 | 1064 nm、532 nm、355 nm(特注可) | ||
| 透過率 (ARコーティング) | >98% | ||
| ダメージしきい値 | 4 J/cm2@532 nm、10 ns | ||
| 口径 | 25.4 mm±0.1 mm | ||
| 材質 | 溶融石英 | ||
| アクセサリー | XY軸/θ軸調整機能付きレンズホルダー | ||
- ＊ビーム形状は、通常は四角ですが、円形にも対応可能です。
DBS(1次元シリーズ)
Diffractive Beam Splitters(DBS1次元シリーズ)
| 分岐数 | 動作波長 | 分散角*1 | 分岐特性(光学設計値) | ダメージしきい値 | |||
|---|---|---|---|---|---|---|---|
| 回折効率 | ばらつき | ノイズ | 0次光 | ||||
| 1×2分岐 | 1064 nm | 4.585° | >80 %nm> | <2 % | <5 % | <1 % | 5J/cm2@10ns、1064nm 4J/cm2@10ns、532nm 2J/cm2@10ns、355nm |
| 1030 nm | 4.438° | ||||||
| 532 nm | 2.292° | ||||||
| 515 nm | 2.219° | ||||||
| 355 nm | 1.529° | ||||||
| 343 nm | 1.478° | ||||||
| 1×3分岐 | 1064 nm | 2.292° | >84 %nm> | <5 % | <3.5 % | – | |
| 1030 nm | 2.219° | ||||||
| 532 nm | 1.146° | ||||||
| 515 nm | 1.109° | ||||||
| 355 nm | 0.765° | ||||||
| 343 nm | 0.739° | ||||||
| 1×5分岐 | 1064 nm | 0.301° | >71 %nm> | <5 % | <2 % | – | |
| 1030 nm | 0.291° | ||||||
| 532 nm | 0.151° | ||||||
| 515 nm | 0.146° | ||||||
| 355 nm | 0.101° | ||||||
| 343 nm | 0.097° | ||||||
| 1×6分岐 | 1064 nm | 1.008° | >80 %nm> | <2 % | <1 % | <1 % | |
| 1030 nm | 0.975° | ||||||
| 532 nm | 0.504° | ||||||
| 515 nm | 0.488° | ||||||
| 355 nm | 0.336° | ||||||
| 343 nm | 0.325° | ||||||
| 1×8分岐 | 1064 nm | 0.646° | >70 %nm> | <2.5 % | <1 % | <1 % | |
| 1030 nm | 0.625 | ||||||
| 532 nm | 0.323° | ||||||
| 515 nm | 0.313° | ||||||
| 355 nm | 0.216° | ||||||
| 343 nm | 0.208° | ||||||
| 1×9分岐 | 1064 nm | 1.200° | >73 %nm> | <5 % | <1 % | – | |
| 1030 nm | 1.162° | ||||||
| 532 nm | 0.600° | ||||||
| 515 nm | 0.581° | ||||||
| 355 nm | 0.400° | ||||||
| 343 nm | 0.387° | ||||||
- ＊1. 分散角の詳細につきましては、関連資料のSeparation Angleをご参考ください。
- ＊2. サイズ(全モデル共通)：φ25.4mm×3mm(厚み)、有効口径：23.0mm
- ＊3. 材料(全モデル共通)：溶融石英
- ＊ ご要望に応じた特注品の製作も承っておりますので、お気軽にお問い合わせください。
DBS(2次元シリーズ)
Diffractive Beam Splitters(DBS2次元シリーズ)
| 分岐数 | 動作波長 | 分散角*1 | 分岐特性(光学設計値) | ダメージしきい値 | |||
|---|---|---|---|---|---|---|---|
| 回折効率 | ばらつき | ノイズ | 0次光 | ||||
| 2×2分岐 | 1064 nm | 4.243° | >66 %nm> | <2 % | <2.2 % | <1 % | 5J/cm2@10ns、1064nm 4J/cm2@10ns、532nm 2J/cm2@10ns、355nm |
| 1030 nm | 4.108° | ||||||
| 532 nm | 2.121° | ||||||
| 515 nm | 2.054° | ||||||
| 355 nm | 1.416° | ||||||
| 343 nm | 1.368° | ||||||
| 3×3分岐 | 1064 nm | 2.903° | >73 %nm> | <5 % | <1.2 % | – | |
| 1030 nm | 2.811° | ||||||
| 532 nm | 1.452° | ||||||
| 515 nm | 1.405° | ||||||
| 355 nm | 0.969° | ||||||
| 343 nm | 0.936° | ||||||
| 4×4分岐 | 1064 nm | 2.903° | >74 %nm> | <2.5 % | <0.3 % | <1 % | |
| 1030 nm | 2.811° | ||||||
| 532 nm | 1.452° | ||||||
| 515 nm | 1.405° | ||||||
| 355 nm | 0.969° | ||||||
| 343 nm | 0.936° | ||||||
| 8×8分岐 | 1064 nm | 1.092° | >75 %nm> | <10 % | <0.1 % | <1 % | |
| 1030 nm | 1.057° | ||||||
| 532 nm | 0.546° | ||||||
| 515 nm | 0.528° | ||||||
| 355 nm | 0.364° | ||||||
| 343 nm | 0.352° | ||||||
| 5/4分岐 | 1064 nm | 4.243° | >72 %nm> | <5 % | <2 % | – | |
| 1030 nm | 4.108 | ||||||
| 532 nm | 2.121° | ||||||
| 515 nm | 2.054° | ||||||
| 355 nm | 1.416° | ||||||
| 343 nm | 1.368° | ||||||
| 7/6分岐 | 1064 nm | 0.573° | >75 %nm> | <5 % | <1 % | – | |
| 1030 nm | 0.555° | ||||||
| 532 nm | 0.286° | ||||||
| 515 nm | 0.277° | ||||||
| 355 nm | 0.191° | ||||||
| 343 nm | 0.185° | ||||||
| 8/4分岐 | 1064 nm | 2.903° | >70 %nm> | <2.5 % | <1.3 % | <1 % | |
| 1030 nm | 2.811° | ||||||
| 532 nm | 1.452° | ||||||
| 515 nm | 1.405° | ||||||
| 355 nm | 0.969° | ||||||
| 343 nm | 0.936° | ||||||
- ＊1.分散角の詳細につきましては、関連資料のSeparation Angleをご参考ください。
- ＊2. サイズ(全モデル共通)：φ25.4mm×3mm(厚み)、有効口径：23.0mm
- ＊3. 材料(全モデル共通)：溶融石英
- ＊ ご要望に応じた特注品の製作も承っておりますので、お気軽にお問い合わせください。
