製品概要
ガラス基板上(溶融石英)に形成された回析格子にレーザービームを透過することで、レーザービームの出力を連続的に可変することができます。
本素子の透過率は入射ビームの偏光に依存せず、また本素子を透過することによる波面収差も発生しません。0次光成分の透過率が連続的に可変されるため、本素子を透過することによる光軸のずれも発生しません。

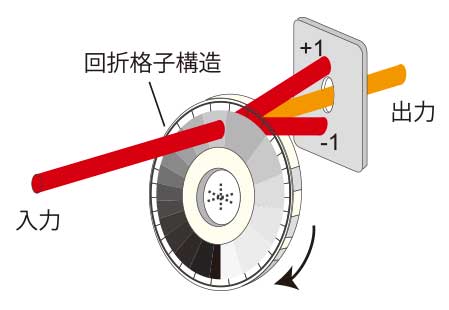

原理図 0次光成分の透過率が変化

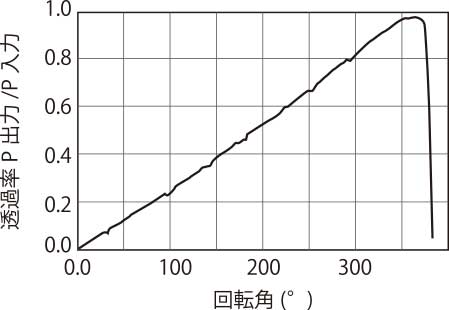

透過率 vs 回転角

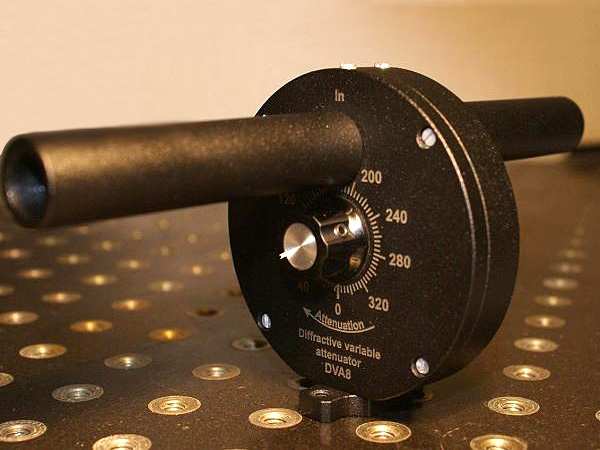

バリアブルアッテネーター
偏光依存性のない透過型アッテネーター、レーザー出力の連続可変が可能
メーカー名
TOPAG Lasertechnik GmbH
- お問い合わせNO.
- TP02
製品のカタログや関連資料の
ダウンロードはこちら
カタログ・関連資料ダウンロード
WEBでのお問い合わせはこちら
お問い合わせ
お電話での
お問い合わせはこちら
お問い合わせNo.TP02を
お伝えください。
本社
受付時間：00:00〜00:00
大阪
受付時間：00:00〜00:00
製品仕様
バリアブルアッテネーター 標準仕様
Diffractive Variable Attenuator (DVA)
| 基板材質 | UVグレード溶融石英 |
| 基板面精度 | λ/4@532 nm |
| 平行度 | <30 arcsec |
| 基板サイズ | 口径：Φ60 mm、厚さ：3 mm |
| 有効口径 | 14 mm (12 mm：付属チューブ挿入時) |
| 透過率 | >2 %～96 % (可変精度：<5 %) |
| ARコーティング(裏面) | R(設計波長)<0.3 % |
| ダメージしきい値 | >500 W/cm2@CW |
| >3 J/cm2@10 ns | |
| >1J/cm2@150 fs(800 nm/1 kHz) | |
| 標準設計波長 | DVA1064：(355 nm可) |
| DVA0800：800 nm (266 nm/248 nm可) | |
| DVA0532：532 nm | |
| DVA0355：35 nm |
