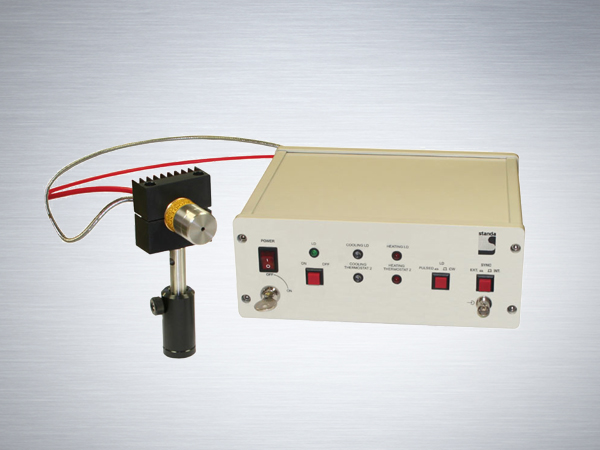

Standa社のSTA-01シリーズは、高いピーク出力(最大1MW)とサブナノ秒のパルス幅を持つ、小型LD励起Nd:YAGパッシブマイクロチップレーザーです。
独自の共振器設計により、高い繰り返し周波数(最大100kHz)と高いパルスエネルギー(最大200μJ)、及び高いビーム品質(M2≦1.1)を併せ持っています。
LD励起パッシブQスイッチレーザーの本製品はコンパクトで信頼性が高く、装置への組み込みなど様々なアプリケーションに適しています。 本製品は小型のレーザーヘッドとコントローラーによって構成されており、外部トリガ及び内部トリガ動作が可能です。
| 型名 | STA- 01-1 |
STA -01-2 |
STA- 01-3 |
STA- 01-4 |
STA- 01-5 |
STA- 01-6 |
STA- 01-7 |
STA- 01-8 |
STA- 01-9 |
|---|---|---|---|---|---|---|---|---|---|
| 波長 | 1064nm | ||||||||
| 平均出力パワー (最大) |
140mW | 100mW | 120mW | 125mW | 65mW | 20mW | 100mW | 200mW | 40mW |
| パルスエネルギー | 2μJ | 2μJ | 3μJ | 5μJ | 6.5μJ | 20μJ | 100μJ | 200μJ | 0.4μJ |
| パルス幅 (FWHM) | 0.5ns | 0.6ns | 0.8ns | 0.6ns | 0.7ns | < 0.2ns | 0.6ns | 0.6ns | 0.4ns |
| 繰り返し周波数 (最大) |
70kHz | 50kHz | 40kHz | 25kHz | 10kHz | 1kHz | 1kHz | 1kHz | 100kHz |
| ビーム品質 | M2 ≦ 1.1 | ||||||||
| 縦モード | シングル縦モード(SLM) | ||||||||
| 偏光消光比 (直線偏光) |
> 100:1 | ||||||||
| レーザーヘッド内ビームウエスト径 (1/e2) | 25-400μm | ||||||||
| スペクトル幅 (FWHM) | < 5pm (～トランスフォームリミット) | ||||||||
| パルスtoパルスエネルギー安定性 (RMS) | < 0.4% | ||||||||
| 出力パワー長時間安定性 (6時間) | < ±1.5% | ||||||||
| 電源電圧 | 100～240VAC | ||||||||
| 動作温度範囲 | 15～40℃ | ||||||||
| インターフェイス | USB端子, 外部トリガ入出力端子(TTL) | ||||||||
| レーザーヘッド寸法 | φ25mm×長さ44.5mm | ||||||||
| レーザーヘッド冷却 | 冷却器：12LGL2-25付属 | ||||||||
| レーザーコントローラ冷却 | 内蔵 | ||||||||
| 型名 | STA-01 SH-1 |
STA-01 SH-2 |
STA-01 SH-3 |
STA-01 SH-4 |
STA-01 SH-5 |
STA-01 TH-1 |
STA-01 TH-2 |
STA-01 TH-3 |
|---|---|---|---|---|---|---|---|---|
| 波長 | 532nm | 355nm | ||||||
| 平均出力パワー (最大) | 40mW | 25mW | 50mW | 20mW | 100mW | 25mW | 35mW | 50mW |
| パルスエネルギー | 4μJ | 5μJ | 50μJ | 0.2μJ | 100μJ | 2.5μJ | 3.5μJ | 50μJ |
| パルス幅 (FWHM) | 0.5ns | < 0.7ns | 0.5ns | 0.5ns | 0.5ns | 0.4ns | 0.5ns | 0.8ns |
| 繰り返し周波数 (最大) | 10kHz | 5kHz | 1kHz | 100kHz | 1kHz | 10kHz | 10kHz | 1kHz |
| ビーム品質 | M2 ≦ 1.2 | |||||||
| 縦モード | シングル縦モード(SLM) | |||||||
| 偏光消光比 (直線偏光) | > 100:1 | |||||||
| レーザーヘッド内 ビームウエスト径 (1/e2) |
25-400μm | |||||||
| レーザーヘッド冷却 | 冷却器：12LGL2-25付属 | |||||||
| レーザーコントローラ冷却 | 内蔵 | |||||||
