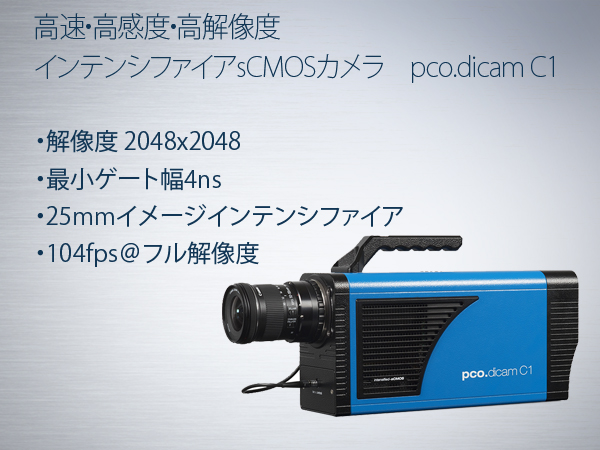

高速・高感度・高解像度インテンシファイアsCMOSカメラ　pco.dicam C1

25mmイメージインテンシファイア搭載高速・高感度・高解像度sCMOSカメラ

メーカー名

PCO(Excelitas PCO GmbH)

お問い合わせNO.: PC10

高速・高感度・高解像度インテンシファイアsCMOSカメラ　pco.dicam C1 画像1

高速・高感度・高解像度インテンシファイアsCMOSカメラ　pco.dicam C1 画像2

高速・高感度・高解像度インテンシファイアsCMOSカメラ　pco.dicam C1 画像3

高速・高感度・高解像度インテンシファイアsCMOSカメラ　pco.dicam C1 画像4

高速・高感度・高解像度インテンシファイアsCMOSカメラ　pco.dicam C1 画像5

高速・高感度・高解像度インテンシファイアsCMOSカメラ　pco.dicam C1 画像6

高速・高感度・高解像度インテンシファイアsCMOSカメラ　pco.dicam C1 画像7

高速・高感度・高解像度インテンシファイアsCMOSカメラ　pco.dicam C1 画像8

製品のカタログや関連資料の
ダウンロードはこちら

カタログ・関連資料ダウンロード

WEBでのお問い合わせはこちら

お問い合わせ

お電話での
お問い合わせはこちら

お問い合わせNo.PC10を
お伝えください。

本社

03-3686-4711

受付時間：00:00〜00:00

大阪

06-6393-7411

受付時間：00:00〜00:00

製品概要製品仕様カタログ・関連資料

高速・高感度・高解像度インテンシファイアsCMOSカメラ　pco.dicam C1製品紹介

pco.dicam C1は、25 mmの均一性の高いイメージインテンシファイアと転送効率の良いタンデムレンズ、16ビットの4 メガピクセルsCMOSセンサーを組み合わせた高性能時間分解イメージカメラです。高性能データインターフェースの最新規格であるCamera Link HSを採用し、光ファイバを介して最大で毎秒104フルフレームの16ビットデータを転送します。

特長

解像度：2048x2048pixel
最小ゲート幅：4ns
イメージインテンシファイア：φ25mm
フレームレート：104fps＠フル解像度（2048x2048pixel）
感度波長：370～1100nm
露出時間：4ns～1s
センサー/イメージインテンシファイア間：タンデムレンズ転送
インターフェイス：カメラリンクHS
Nikon Fマウント、Cマウント、Canon EFマウント(自動レンズフォーカス機能付き)
フォトカソード材質：S20、GaAs、GaAsP
フォスファースクリーン材質：P43、P46

主な用途

時間分解分光測定
燃焼、流体測定
プラズマイメージング
LIF、PIV、LIBS

製品仕様

sCMOSイメージセンサー
センサータイプ	scientific CMOS (sCMOS)
ピクセル数 (h x v)	2048 x 2048 pixel
ピクセルサイズ (h x v)	6.5 μm x 6.5 μm
センサーフォーマット/対角	13.3 mm x 13.3 mm / 18.8 mm
シャッターモード	シングルイメージ / ダブルイメージ
読出しノイズ	1.1 med / 1.5 rms e- (シングル) 2.2 med / 2.5 rms e- (ダブル)
ダイナミックレンジ	13 600 : 1 (82.7 dB)

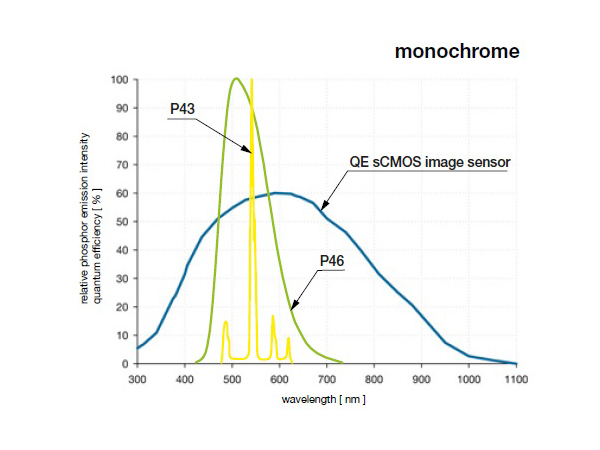

量子効率	58 %@ 545 nm、P43フォスファー 57 % @ 530 nm、P46フォスファー
スペクトル範囲	370 nm – 1100 nm
暗電流ノイズ	< 0.6 e-/pixel/s @ 7 °C
カメラシステム
フレームレート	最大104 fps@ 2048 x 2048
ダイナミックレンジ A/D	16 bit
ピクセルスキャンレート	286.0 MHz
水平ビニング	x1, x2, x4
垂直ビニング	x1, x2, x4
ノンリニアリティ	< 1 %
冷却方式	+7℃, ペルチェ冷却、空冷(ファン)
データインターフェース	カメラリンクHS
露出モード
シングルイメージ
露出時間	4/10ns 固定モード 20ns～250ns (1ns ステップ) 250ns～1s (10nsステップ)
ディレイ時間	0ns～250ns (1ns ステップ) 250ns～1s (10nsステップ)
最大繰り返し周波数	> 1 kHz
内部ディレイ (トリガー入力 – シャッター)	< 50 ns
ダブルイメージ
露出時間	20ns～1s (10nsステップ)
ディレイ設定	0ns～1s (10nsステップ)
最短フレーミング時間	500ns～10ms (10nsステップ)
イメージインテンシファイヤー
形式	高解像度MCP (6 μm チャンネル)
ピッチ距離	6 μm
直径	25 mm
解像度	> 50 lp/mm

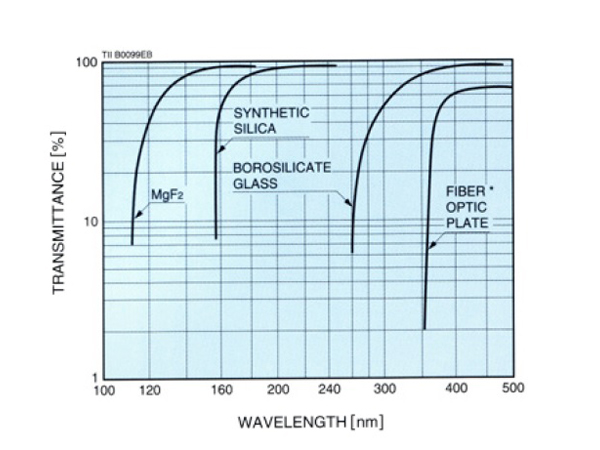

入力ウィンドウ	合成シリカ、ホウケイ酸塩（MgF2オプション）
出力ウィンドウ	ガラス

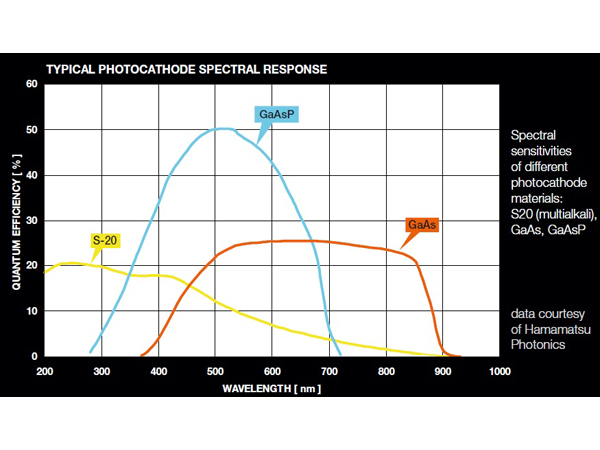

フォトカソード材質	S20, GaAs, GaAsP
フォスファー材質	P43, P46
最小ゲートタイム	4 ns
光結合レンズシステム
イメージインテンシファイア-sCMOSセンサー間「高効率タンデムレンズ」
伝送効率	>30％
ケラレ	<3％
解像度	> 60 lp/mm
全般
電源	18 – 28V DC
消費電力	35 – 40 W
重量	7 kg
動作温度	+ 10 °C – + 40 °C
動作湿度	10 % – 80 % (結露無し)
保管温度	– 10 °C- + 60 °C
光学インターフェース	Nikon Fマウント、Cマウント、Canon EFマウント(自動レンズフォーカス機能付き)
レンズリモートコントローラー	自動レンズフォーカス機能（Canon EFマウントのみ）
CE / FCC 認証	認証済み
