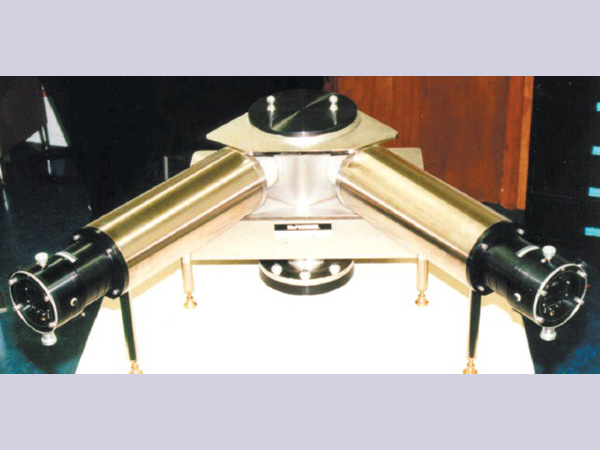

コンパクトで高分解能、明るい光学系の瀬谷－波岡型分光器
収差補正凹面ホログラフィックグレーティングが1枚（または2枚）というシンプルな構造の分光器です。
ミラーが少ないため高分解能かつ明るい分光器としての性能を生み出しており、真空紫外の分光計測の他に、光源の波長可変フィルター用や光学素子の真空紫外での分光特性評価などの幅広い用途にご利用いただけます。
McPherson（マックファーソン）社では、下記3種類の焦点距離の瀬谷‐波岡型分光器を提供しています。
・20cm(234/302型)
・50cm（235型）
・1m（231型）
また、超高真空（UHV）モデルもあります。
特長
- 高分解能かつ明るい光学系
- 測定波長：30 nm～2,200 nm
- 窒素パージ可
- 超高真空モデル有り
- 自動スキャニングオプション有り（789A-4型高精度自動波長掃引装置。カタログ参照）

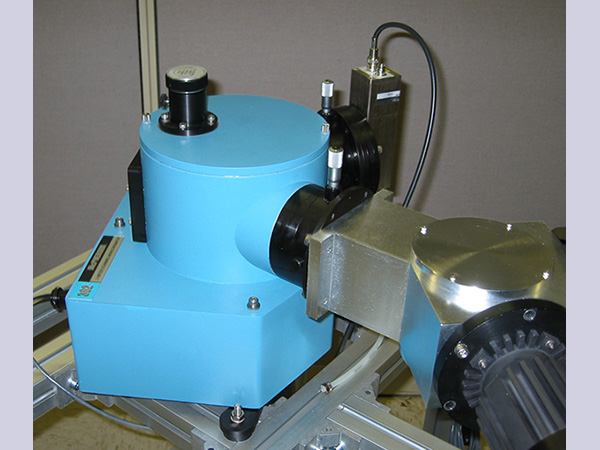

234/302分光器のポートオプション
用途
- 真空紫外分光計測 （CCD, 光電子増倍管 など）
- 波長可変光源 （重水素光源, LDLS白色光源）
- 光学素子評価用の分光光度計システムの構築 など
測定例

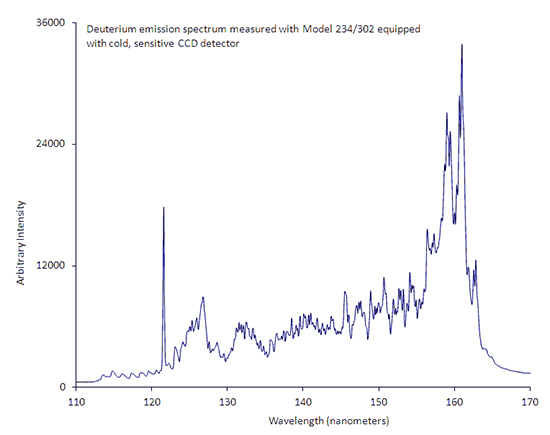

重水素光源のスペクトル

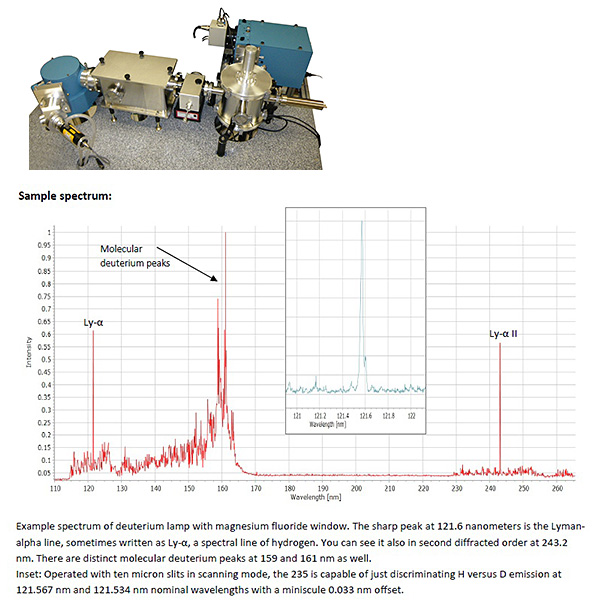

VUVAS真空紫外分光光度計
MgF2窓付重水素光源のスペクトル。121.6nmの輝線はライマンα線
McPherson（マックファーソン）社 概要・実績
66年の信頼と実績を誇る分光器の専門メーカーです。軟X線から真空紫外、紫外、可視、赤外までの各種分光器を設計製造し、高剛性ボディー、高精度オプティクス、高精密スリットの採用で高い信頼性と性能を有します。 分光器を知り尽くした高い技術力により様々なご要求に対するシステム化、特注にも対応しております。
