ピコ秒赤外波長可変レーザー PT277シリーズ

赤外～中赤外域波長可変、1400 ～ 16000 nm (7000 ～ 625 cm-1) 、ライン幅<5 cm-1

仕様更新

メーカー名

EKSPLA

お問い合わせNO.: EP20

製品のカタログや関連資料の
ダウンロードはこちら

カタログ・関連資料ダウンロード

WEBでのお問い合わせはこちら

お問い合わせ

お電話での
お問い合わせはこちら

お問い合わせNo.EP20を
お伝えください。

本社

03-3686-4711

受付時間：00:00〜00:00

大阪

06-6393-7411

受付時間：00:00〜00:00

製品概要製品仕様カタログ・関連資料

カタログダウンロードページへ

製品概要

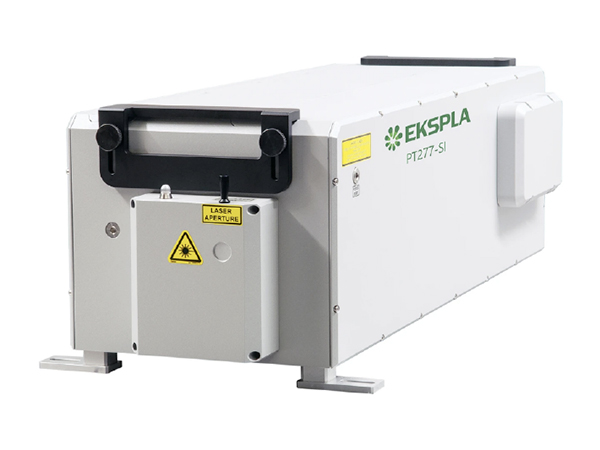

EKSPLA社のPT277シリーズはピコ秒光パラメトリック発振器とDPSS励起レーザーが１つのコンパクトな筐体に統合されており堅牢で高い安定性を実現しています。近赤外から中赤外まで幅広い波長域 1400 ～ 16000 nm (7000 ～ 625 cm^-1) を出力します。ライン幅は全域で5 cm^-1以下です。波長掃引はクローズドループマイクロステッピングモーターにより完全に自動化されており、高速波長掃引にも対応しており、アイドラ波長域で2秒以下、ＸＩＲ波長域で1秒以下で掃引が可能です。またAOMを内蔵しており70 kHz ～ 2 MHz で強度変調が行えます。
赤外分光、赤外顕微鏡など様々な用途に最適です。

特長

PPT277-SIモデル : 1403 ～ 4400 nm（7127 ～ 2237 cm^-1）の波⻑可変域
PT277-XIRモデル : 1403 ～ 17000 nm（7127 ～ 600 cm^-1）の波⻑可変域
ハンズフリーチューニング
波数分解能 : < 5 cm^-1
回折限界に近い集光特性
内臓AOMによる強度変調
励起用パルスレーザーとOPOユニット一体型
⾼速波⻑掃引

アプリケーション

赤外分光
赤外顕微鏡
AFM-IR

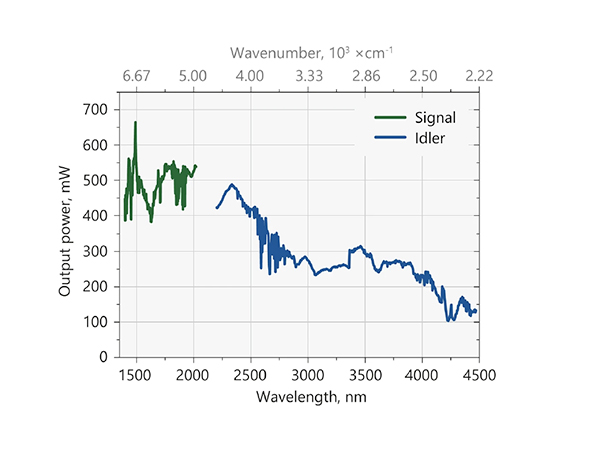

PT277-SI チューニングカーブ

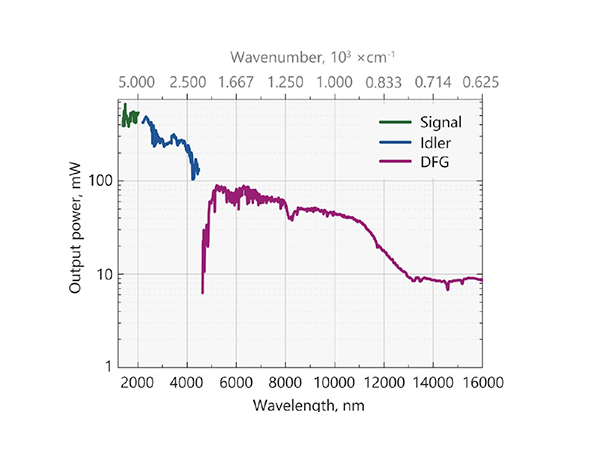

PT277-XIR チューニングカーブ

カタログダウンロードページへ

製品仕様

仕様

		PPT277-SIモデル	PPT277-XIRモデル
波長可変範囲	シグナル光	1403 ～ 2020 nm （7172 ～ 4951 cm^-1）	1403 ～ 2020 nm （7172 ～ 4951 cm^-1）
	アイドラ光	2250 ～ 4400 nm （4444 ～ 2273 cm^-1）	2250 ～ 4400 nm （4444 ～ 2273 cm^-1）
	DFG	－	12500-17000 nm （800～600 cm^-1）²⁾
出力³⁾	シグナル光	> 400 mW	> 400 mW
	アイドラ光	> 100 mW	> 100 mW
	DFG@12500 nm	－	> 10 mW
線幅		< 5 cm^-1
繰り返し周波数		～ 87 MHz（励起レーザーと同様）
パルス幅		～ 8 ps
ビーム径⁴⁾@1/e²強度		～ 3 mm @ 3000 nm
ビーム拡がり角⁵⁾		< 5 mrad @ 1600 nm
ビーム位置安定性		< 5 μrad @ 1600 nm
偏光
シグナル光、アイドラ光		linear, vertical
DFG		－	liner, vertical
高速波長掃引
シグナル光（1400 〜 2020 nm）		< 4 s	< 4 s
アイドラ光（2250 〜 4400 nm）		< 4 s	< 4 s
DFG（5000 〜 16000 nm）		－	< 2 s
繰り返し周波数変調（AOM変調）		0 ～ 2 MHz
レーザーヘッドサイズ		320 x 766 x 241 mm
電源ユニットサイズ		483 x 140 x 390 mm, stand-alone
チラーサイズ		290 x 420 x 290 mm, stand-alone
アンビリカルケーブル		2.5 m
冷却方式		水冷-空冷
環境温度		22 ± 2 ℃
室内温度安定性		± 1 ℃
環境湿度		< 80 %（結露なきこと）
要求電源		100-240 V、単相、50/60 Hz
消費電力		< 1 kW
使用環境クラス		ISO Class9以上が望ましい

1）仕様は予告なく変更になる場合がございます。何卒ご了いただけますようよろしくお願い申し上げます。仕様につきましての保証値が必要になる場合、指定値がある場合にはご相談ください。
2）波⻑範囲はお問合せください。
3）選択されたある波⻑における出⼒です。詳しくはチューニングカーブをご確認ください。
4）励起⽤レーザーエネルギーに依存しています。
5）FWHMレベルにおける全⾓です。

カタログ・関連資料

製品カタログ

2026/05/26

ピコ秒赤外波長可変レーザー PT277 series（英文）'24.3.8

PDF(464 KB)

2026/05/26

ピコ秒赤外波長可変レーザー PT277-XIR series（英文）'24.3.8

PDF(498 KB)
