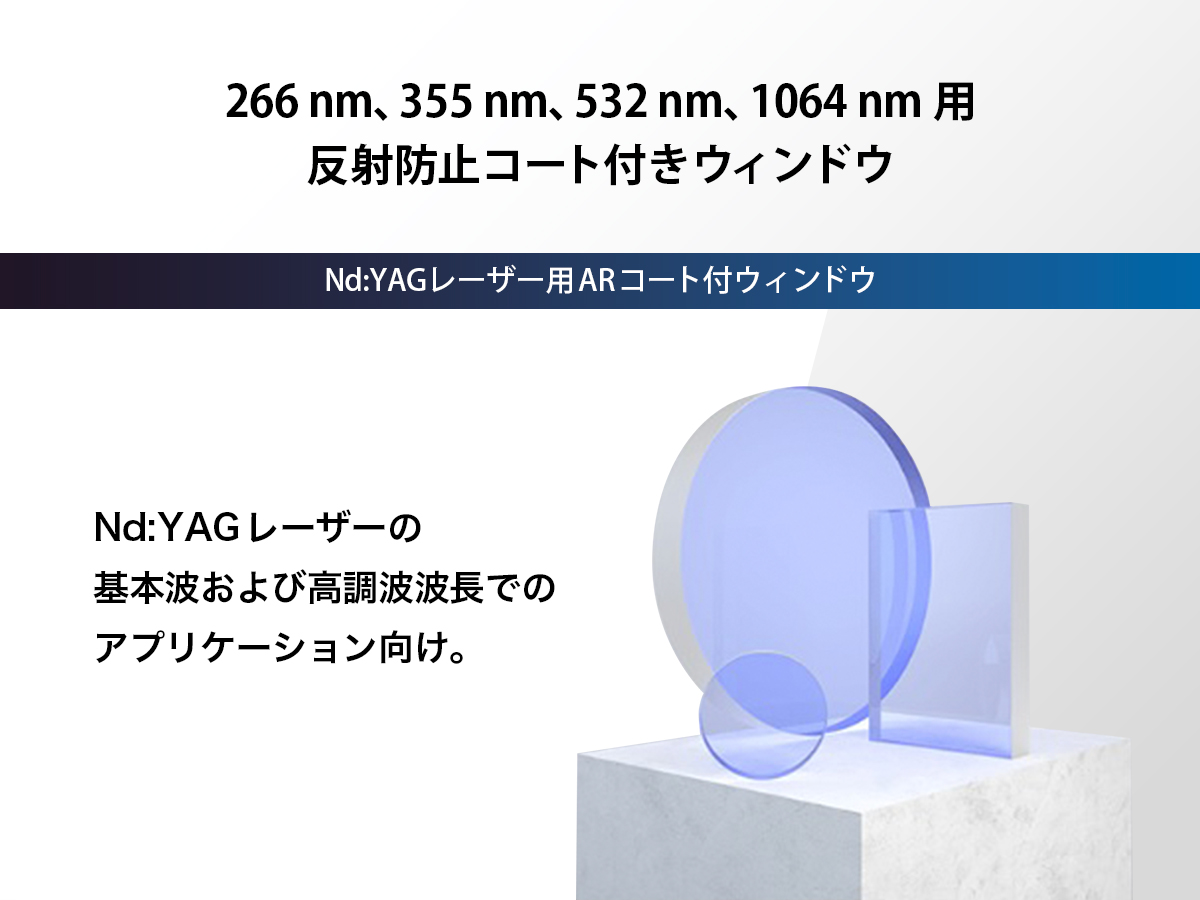

Nd:YAG レーザー用ARコート付ウィンドウ

266 nm、355 nm、532 nm、1064 nm用

在庫あり

メーカー名

EKSMA Optics

お問い合わせNO.: EK30

製品のカタログや関連資料の
ダウンロードはこちら

カタログ・関連資料ダウンロード

WEBでのお問い合わせはこちら

お問い合わせ

お電話での
お問い合わせはこちら

お問い合わせNo.EK30を
お伝えください。

本社

03-3686-4711

受付時間：00:00〜00:00

大阪

06-6393-7411

受付時間：00:00〜00:00

製品概要製品仕様カタログ・関連資料

カタログダウンロードページへ

製品概要

Nd:YAG レーザーの基本波および高調波波長: 1064 nm、532 nm、355 nm、266 nmでのアプリケーション向けの反射防止（AR）コーティングされたウィンドウです。

製品一覧

材質： BK7

型名	材質	直径	厚み	平行度	波長
221-0101E	BK7	12.7 mm	3.0 mm	30 arcsec	1064 nm
221-0103E	BK7	12.7 mm	3.0 mm	3 arcsec	1064 nm
221-0201E	BK7	25.4 mm	6.0 mm	30 arcsec	1064 nm
221-0203E	BK7	25.4 mm	6.0 mm	3 arcsec	1064 nm
221-0402E	BK7	38.1 mm	8.0 mm	30 arcsec	1064 nm
221-0403E	BK7	38.1 mm	10.0 mm	3 arcsec	1064 nm
221-0502E	BK7	50.8 mm	10.0 mm	30 arcsec	1064 nm
221-0503E	BK7	50.8 mm	12.0 mm	3 arcsec	1064 nm
222-0101E	BK7	12.7 mm	3.0 mm	30 arcsec	532 nm
222-0103E	BK7	12.7 mm	3.0 mm	3 arcsec	532 nm
222-0201E	BK7	25.4 mm	6.0 mm	30 arcsec	532 nm
222-0203E	BK7	25.4 mm	6.0 mm	3 arcsec	532 nm
222-0402E	BK7	38.1 mm	8.0 mm	30 arcsec	532 nm
222-0403E	BK7	38.1 mm	10.0 mm	3 arcsec	532 nm
222-0502E	BK7	50.8 mm	10.0 mm	30 arcsec	532 nm
222-0503E	BK7	50.8 mm	12.0 mm	3 arcsec	532 nm

材質： UVFS

型名	材質	直径	厚み	平行度	波長
221-1101E	UV FS	12.7 mm	3.0 mm	30 arcsec	1064 nm
221-1103E	UV FS	12.7 mm	3.0 mm	3 arcsec	1064 nm
221-1201E	UV FS	25.4 mm	6.0 mm	30 arcsec	1064 nm
221-1203E	UV FS	25.4 mm	6.0 mm	3 arcsec	1064 nm
221-1402E	UV FS	38.1 mm	8.0 mm	30 arcsec	1064 nm
221-1403E	UV FS	38.1 mm	10.0 mm	3 arcsec	1064 nm
221-1502E	UV FS	50.8 mm	10.0 mm	30 arcsec	1064 nm
221-1503E	UV FS	50.8 mm	12.0 mm	3 arcsec	1064 nm
222-1101E	UV FS	12.7 mm	3.0 mm	30 arcsec	532 nm
222-1103E	UV FS	12.7 mm	3.0 mm	3 arcsec	532 nm
222-1201E	UV FS	25.4 mm	6.0 mm	30 arcsec	532 nm
222-1203E	UV FS	25.4 mm	6.0 mm	3 arcsec	532 nm
222-1402E	UV FS	38.1 mm	8.0 mm	30 arcsec	532 nm
222-1403E	UV FS	38.1 mm	10.0 mm	3 arcsec	532 nm
222-1502E	UV FS	50.8 mm	10.0 mm	30 arcsec	532 nm
222-1503E	UV FS	50.8 mm	12.0 mm	3 arcsec	532 nm
223-1101E	UV FS	12.7 mm	3.0 mm	30 arcsec	355 nm
223-1103E	UV FS	12.7 mm	3.0 mm	3 arcsec	355 nm
223-1201E	UV FS	25.4 mm	6.0 mm	30 arcsec	355 nm
223-1203E	UV FS	25.4 mm	6.0 mm	3 arcsec	355 nm
223-1402E	UV FS	38.1 mm	8.0 mm	30 arcsec	355 nm
223-1403E	UV FS	38.1 mm	10.0 mm	3 arcsec	355 nm
223-1502E	UV FS	50.8 mm	10.0 mm	30 arcsec	355 nm
223-1503E	UV FS	50.8 mm	12.0 mm	3 arcsec	355 nm
224-1101E	UV FS	12.7 mm	3.0 mm	30 arcsec	266 nm
224-1103E	UV FS	12.7 mm	3.0 mm	3 arcsec	266 nm
224-1201E	UV FS	25.4 mm	6.0 mm	30 arcsec	266 nm
224-1203E	UV FS	25.4 mm	6.0 mm	3 arcsec	266 nm
224-1402E	UV FS	38.1 mm	8.0 mm	30 arcsec	266 nm
224-1403E	UV FS	38.1 mm	10.0 mm	3 arcsec	266 nm
224-1502E	UV FS	50.8 mm	10.0 mm	30 arcsec	266 nm
224-1503E	UV FS	50.8 mm	12.0 mm	3 arcsec	266 nm

仕様詳細はコチラよりご確認いただけます。

カタログダウンロードページへ

製品仕様

仕様


材質	BK7, UV FS
表面品質	20 〜 10 scratch & dig
有効口径	90% of the diameter
直径公差	+0.00 〜 0.12 mm
厚み公差	±0.2mm
平面度	λ/10@633 nm
平行度	30 arcsec or 3 arcsec

コーティング仕様


技術	Electron beam multilayer dielectric
密着性と耐久性	Per MIL-C-675A. Insoluble in lab solvents
有効径	Exceeds central 85% of diameter

ダメージ閾値
材質 : BK7	> 5 J/cm2, 8 nsec pulse, 1064 nm typical
材質 : UVFS	> 10 J/cm2, 8 nsec pulse, 1064 nm typical
Coated Surface Flatness	λ/10 at 633 nm over 85% of diameter available
入射角	0 degrees
