レーザー光波長変換用非線形結晶、超薄型非線形結晶
メーカー名
EKSMA Optics
製品のカタログや関連資料の
ダウンロードはこちら
カタログ・関連資料ダウンロード
WEBでのお問い合わせはこちら
お問い合わせ
お問い合わせNo.EK01を
お伝えください。
本社
受付時間：00:00〜00:00
大阪
受付時間：00:00〜00:00

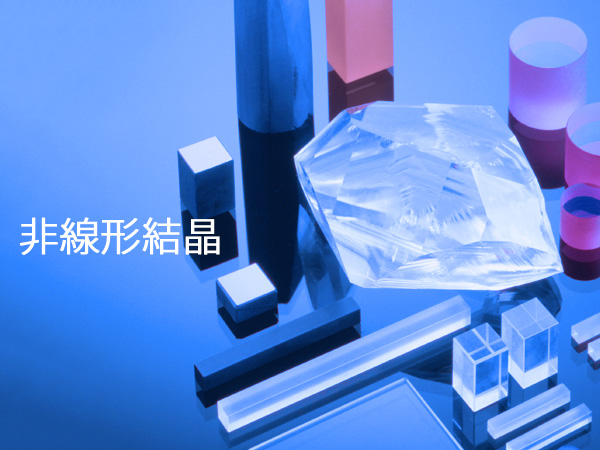

非線形結晶（BBO結晶、KTP結晶、LBO結晶など）やレーザー用結晶（Nd:KGW結晶、チタンサファイア結晶)、ラマン結晶（Ba(NO3)2、KGW結晶）、中赤外非線形結晶など、様々な結晶を取り揃えております。
| KTP | BBO | LBO | |
|---|---|---|---|
| 透過波長範囲 | 0.35～4.4 μm | 0.189～3.5 μm | 0.155～3.2 μm |
| 位相整合波長の例 | |||
| タイプ | TYPE-II SHG （xy平面） |
TYPE-I SHG | TYPE-I SHG |
| 0.99～1.08 μm | 0.41～3.3 μm | 0.554～2.6 μm | |
| TYPE-II SHG （xz平面） |
TYPE-II SHG | TYPE-II SHG | |
| 1.11～3.4 μm | 0.53～3.3 μm | 0.79～2.15 μm | |
| 線形吸収係数α （λ=1.064 μm） |
＜1％・cm-1 | ＜0.1％・cm-1 | ＜0.01％・cm-1 |
| 損傷しきい値 | |||
| パルスレーザーの 場合 |
＞500 MW/cm2 （1.064 μm, 10 ns, 10 Hz） |
||
| – | ～50 GW/cm2 （1.064 μm, 1 ps） |
– | |
| – | ＞200 GW/cm2 （0.8 μm, 100 fs, 50 Hz） |
– | |
| 標準サイズ（mm） | |||
|
W（幅）
|
3〜7 | 6 or 10 | 3〜5 |
|
H（高さ）
|
3〜7 | 6 or 10 | 3〜5 |
|
L（長さ）
|
5〜10 | 0.1〜2 | 10〜20 |
| KDP | KD*P | LiIO3 | |
|---|---|---|---|
| 透過波長範囲 | 0.18～1.5 μm | 0.2～2.0 μm | 0.28～4.0 μm |
| 位相整合角の例 | |||
| タイプ | TYPE-I SHG （1.064 μm） |
TYPE-I SHG （1.064 μm） |
TYPE-I SHG （1.064 μm） |
| θ = 41.2° | θ = 36.6° | θ = 30° | |
| TYPE-II SHG （1.064 μm） |
TYPE-II SHG （1.064 μm） |
TYPE-I SHG （0.8 μm） |
|
| θ = 59.1° | θ = 53.7° | θ = 42.55° | |
| 線形吸収係数α （λ=1.064μm） |
0.04 cm-1 | 0.005 cm-1 | ＜0.05 cm-1 |
| 損傷しきい値 | |||
| パルスレーザーの 場合 |
100 GW/cm2 （1.064 μm, 10 ps） |
6 GW/cm2 （1.064 μm, 250 ps） |
100 MW/cm2 （1.064 μm, 10 ns, 10 Hz） |
| 10 GW/cm2 （1.064 μm, 1 ns） |
0.5 GW/cm2 （1.064 μm, 10 ns） |
– | |
| 14.4 GW/cm2 （1.064 μm, 15 ns） |
– | – | |
| 標準サイズ（mm） | |||
|
W（幅）
|
12 or 15 | 12 or 15 | 4 or 6 or 10 |
|
H（高さ）
|
12 or 15 | 12 or 15 | 4 or 6 or 10 |
|
L（長さ）
|
5～20 | 5～20 | 0.1 or 0.3 or 2 |
