繰り返し周波数可変・パルス幅可変LD/LED光源

高繰り返し周波数やパルス幅を簡単可変、
ピコ秒LD光源・サブナノ秒LED光源・ナノ秒～ミリ秒パルス幅可変LD/LED光源、蛍光・りん光寿命用途に最適

仕様更新

メーカー名

EDINBURGH INSTRUMENTS

お問い合わせNO.: ED04

製品のカタログや関連資料の
ダウンロードはこちら

カタログ・関連資料ダウンロード

WEBでのお問い合わせはこちら

お問い合わせ

お電話での
お問い合わせはこちら

お問い合わせNo.ED04を
お伝えください。

本社

03-3686-4711

受付時間：00:00〜00:00

大阪

06-6393-7411

受付時間：00:00〜00:00

製品概要製品仕様カタログ・関連資料

繰り返し周波数可変・パルス幅可変LD/LED光源製品概要

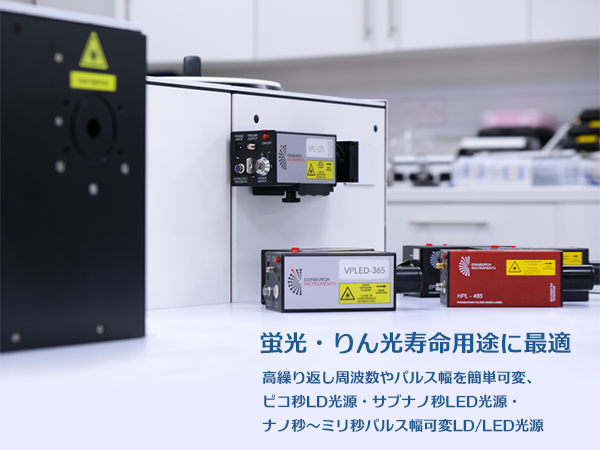

Edinburgh Instruments社製パルスLD/LED光源は、繰り返し周波数 1 kHz〜最大80 MHzまで可変、パルス幅はピコ秒発振の他に50ns～1msまで可変するユニークな光源です。モデルによっては、CW発振も搭載されています。構成は、ドライバー機能を搭載した小型光源ヘッドのみになります。ヘッド上のダイヤルでパルス幅や繰り返し周波数を可変し、ターンキーでの電源ON/OFF機能も搭載されております。付属のACアダプターで簡単に駆動します。 TCSPCモジュールを使用したピコ秒時間分解測定、およびマイクロ秒からミリ秒以上の長時間時間分解測定に適しているパルス光源です。

製品紹介動画

1.Edinburgh Instruments社製蛍光光度分析装置のご紹介

LD光源ラインナップ|3シリーズ

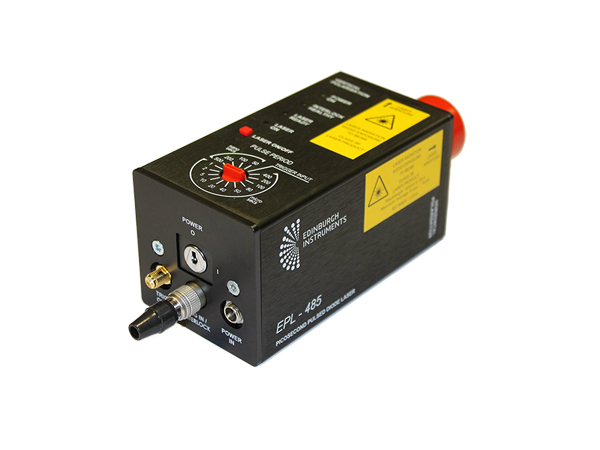

EPLシリーズ：ピコ秒繰り返し周波数可変LD光源

EPLシリーズのパルスLD光源は、主にピコ秒～ナノ秒の蛍光寿命測定用の励起光源に最適です。パルス幅は60～150psで固定（発振波長に依存）、光源ヘッド上のダイヤルで2.5kHz〜20MHzの繰り返し周波数を手動で可変が行えます。波長は375～980nmから1波長をお選びいただけます。

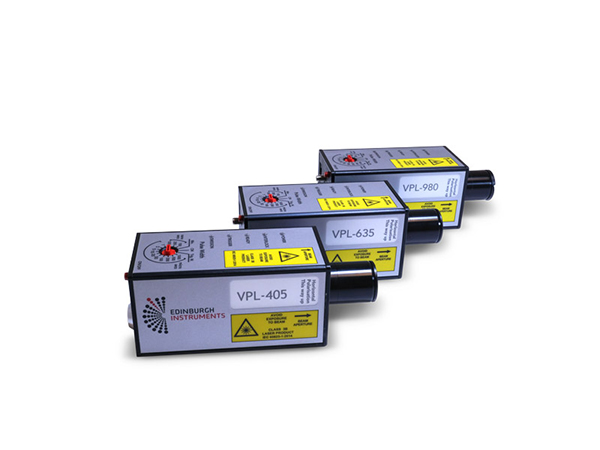

VPLシリーズ：ナノ秒～ミリ秒パルス幅可変LD光源

VPLシリーズのパルスLD光源は、主に数100ナノ秒～ミリ秒以上のりん光寿命測定用の励起光源に最適です。光源ヘッドのダイヤルで50ns～1msまでパルス幅を手動で可変でき、最大60mWのCW発振も選択可能です。レーザー単体で使用される場合の繰り返し周波数は、外部トリガーにて駆動させます。（別途トリガー発生器が必要です）波長は375～980nmから1波長をお選びいただけます。

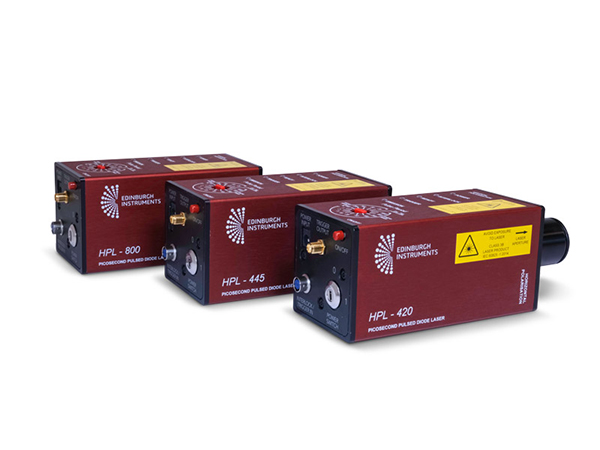

HPLシリーズ：ピコ秒～サブナノ秒高出力・高繰り返しLD光源

HPLシリーズのパルスLD光源は、ミリワットクラスの平均出力、最大80MHzの高繰返し周波数が可能な高出力・高繰り返しLD光源です。パルス幅は60～120ps（発振波長に依存）、光源ヘッド上のダイヤルで1kHz〜80MHzの繰り返し周波数を手動で可変できます。波長は405～800nmから1波長をお選びいただけます。（モデルによってピコ秒高繰り返しLD光源としても販売可能です）

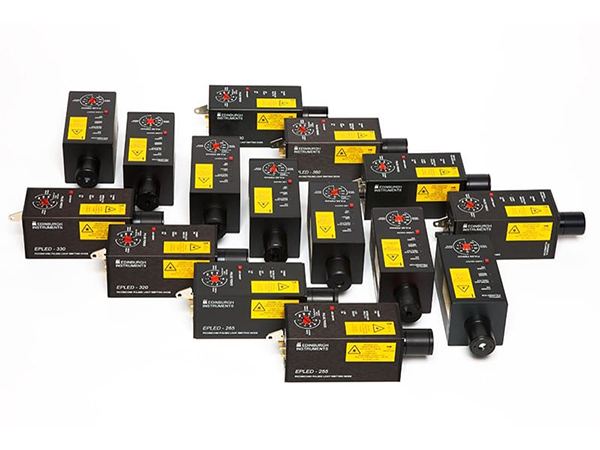

EPLEDシリーズ：サブナノ秒繰り返し周波数可変LED光源

EPLEDシリーズのパルスLED光源は、主に数10ナノ秒～マイクロ秒の蛍光・りん光寿命測定用の励起光源に最適です。パルス幅は850ps～1500psで固定（発振波長に依存）、光源ヘッドのダイヤルで2.5kHz〜20MHzの繰り返し周波数を手動で可変できます。波長は250～610nmから1波長をお選びいただけます。

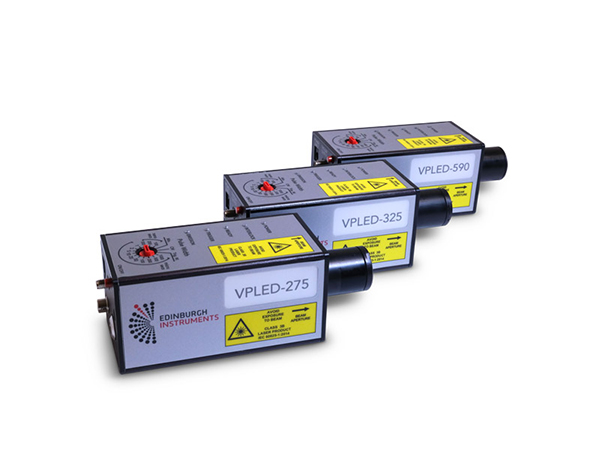

VPLEDシリーズ：ナノ秒～ミリ秒パルス幅可変LED光源

VPLEDシリーズのパルスLED光源は、主に数100ナノ秒～ミリ秒以上のりん光寿命測定用の励起光源に最適です。光源ヘッドのダイヤルで50ns～1msまでパルス幅を手動で可変でき、最大60mWのCW発振も選択可能です。レーザー単体で使用される場合の繰り返し周波数は、外部トリガーにて駆動させます。（別途トリガー発生器が必要です）波長は255～1300nmから1波長をお選びいただけます。

製品仕様

繰り返し周波数可変・パルス幅可変LD/LED光源仕様

お求めの製品をクリックすると、該当する仕様へ移動します。

●EPLシリーズ：ピコ秒繰り返し周波数可変LD光源仕様

●VPLシリーズ：ナノ秒～ミリ秒パルス幅可変LD光源仕様

●HPLシリーズ：ピコ秒～サブナノ秒高出力・高繰り返しLD光源仕様

●EPLEDシリーズ：サブナノ秒繰り返し周波数可変LED光源仕様

●VPLEDシリーズ：ナノ秒～ミリ秒パルス幅可変LED光源仕様

LD光源ラインナップ|3シリーズ

EPLシリーズ：ピコ秒繰り返し周波数可変LD光源仕様


発振波長	375 nm	405 nm	445 nm	450 nm	475 nm
波長範囲(nm)	370～380	400～410	438～448	440～455	465～480
線幅	<1.5 nm	<2.0 nm	<3.0 nm	<3.0 nm	<4.5 nm
パルス幅＠10MHz	60～85 ps	55～75 ps	85～95 ps	90～100 ps	80～90 ps
平均出力＠20MHz	0.10～0.15 mW	0.08～0.11 mW	0.10～0.15 mW	0.10～0.18 mW	0.10～0.15 mW
ピーク出力＠10MHz	80～140 mW	80～110 mW	35～50 mW	25～50 mW	65～80 mW
発振波長	485 nm	510 nm	635 nm	655 nm	670 nm
波長範囲(nm)	475～490	505～515	630～640	650～660	665～675
線幅	<6.5 nm	<5.0 nm	<2.5 nm	<2.5 nm	<2.5 nm
パルス幅＠10MHz	100～120 ps	85～90 ps	65～85 ps	65～85 ps	55～80 ps
平均出力＠20MHz	0.06～0.10 mW	0.10～0.13 mW	0.04～0.07 mW	0.12～0.15 mW	0.10～0.15 mW
ピーク出力＠10MHz	20～35 mW	60～80 mW	25～30 mW	80～120 mW	75～130 mW
発振波長	785 nm	800 nm	980 nm
波長範囲(nm)	780～790	795～805	965～985
線幅	<4.0 nm	<6.0 nm	<5.0 nm
パルス幅＠10MHz	70～85 ps	95～110 ps	60～80 ps
平均出力＠20MHz	0.09～0.12 mW	0.10～0.15 mW	0.06～0.14 mW
ピーク出力＠10MHz	80～115 mW	60～100 mW	30～85 mW

繰り返し周波数（手動可変）	MHz : 20, 10, 5, 2 kHz : 1000, 500, 200, 100, 50, 25, 20, 12.5, 10, 5, 2.5
出力コネクター, 信号出力	SMA, NIM信号
ビーム径	<4.75 mm (垂直軸), <1.75 mm (水平軸)
ビーム拡がり角	<1.5 mrad (垂直軸), <0.75 mrad (水平軸)
レーザーヘッド寸法（L×D×H）	レーザーヘッド：168 x 64 x 64 mm コリメーターレンズ： ø30 x 38 mm
重さ	800 g

ページの先頭へ

VPLシリーズ：ナノ秒～ミリ秒パルス幅可変LD光源仕様

発振波長 (±10 nm)	375 nm	405 nm	420 nm	445nm	450 nm	475 nm
ピーク出力@50nsパルス幅	60～100 mW	30～45 mW	100～150 mW	30～45 mW	85～100 mW	20～30 mW
CW出力	20～30 mW	10～25 mW	30～55 mW	10～15 mW	20～30 mW	10～25 mW
発振波長 (±10 nm)	485 nm	510 nm	635 nm	640 nm	655 nm	670 nm
ピーク出力@50nsパルス幅	60～90 mW	20～25 mW	80～110 mW	30～45 mW	30～34 mW	16～24 mW
CW出力	25～30 mW	10～15 mW	25～35 mW	15～35 mW	10～15 mW	8～10 mW
発振波長 (±10 nm)	700 nm	730 nm	785 nm	800 nm	980 nm
ピーク出力@50nsパルス幅	30～40 mW	30～40 mW	70～100 mW	20～100 mW	20～30 mW
CW出力	15 mW	15 mW	25～35 mW	10～40 mW	10 mW

パルス幅（手動可変）	ns : 50, 100, 200, 500　μs : 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000
繰り返し周波数	外部トリガーによって制御可能（別途外部トリガー発生器が必要）
外部トリガー, 信号入力	TTL信号, >50nsパルス幅
出力コネクター, 信号出力	SMA, NIM信号
ビーム径	<9.5 mm (出射口), <25 mm (出射口から250mm後)
レーザーヘッド寸法（L×D×H）	レーザーヘッド：168 x 64 x 64 mm, コリメーターレンズ： ø30 x 38 mm
重さ	750 g

ページの先頭へ

HPLシリーズ：ピコ秒～サブナノ秒高出力・高繰り返しLD光源仕様


発振波長 (±10 nm)	405 nm	420 nm	445 nm	450 nm	475 nm	485 nm
線幅	2.0±0.5 nm	3.0±1.0 nm	3.0±1.0 nm	7.0±1.0 nm	4.5±1.0 nm	7.0±4.0 nm
パルス幅(標準タイプ)*	60 ps	120 ps	95 ps	95 ps	90 ps	120 ps
平均出力(標準タイプ)*	0.50 mW	0.40 mW	0.30 mW	1.90 mW	0.95 mW	1.20 mW
ピーク出力(標準タイプ)*	110 mW	90 mW	100 mW	200 mW	150 mW	150 mW
平均出力(高出力タイプ)*	4.55 mW	3.45 mW	0.75 mW	12.1 mW	5.50 mW	5.30 mW
ピーク出力(高出力タイプ)*	1500 mW	800 mW	280 mW	1950 mW	370 mW	650 mW
発振波長 (±10 nm)	510 nm	635 nm	655 nm	670 nm	785 nm	800 nm
線幅	5.0±0.5 nm	2.5±0.5 nm	2.5±0.5 nm	2.5±0.5 nm	4.0±3.0 nm	6.0±3.0 nm
パルス幅(標準タイプ)*	100 ps	80 ps	70 ps	65 ps	65 ps	120 ps
平均出力(標準タイプ)*	0.65 mW	1.20 mW	0.55 mW	0.65 mW	0.75 mW	3.30 mW
ピーク出力(標準タイプ)*	100 mW	250 mW	200 mW	130 mW	110 mW	300 mW
平均出力(高出力タイプ)*	0.80 mW	2.80 mW	3.70 mW	1.50 mW	4.50 mW	6.10 mW
ピーク出力(高出力タイプ)*	100 mW	420 mW	700 mW	300 mW	800 mW	650 mW

繰り返し周波数（手動可変）	MHz : 80, 40, 20, 10, 5, 2 kHz : 1000, 500, 200, 100, 50, 20, 10, 5, 2.5, 1
出力コネクター, 信号出力	SMA, NIM信号
ビーム径	<9.5 mm (出射口) <25 mm (出射口から250mm後)
レーザーヘッド寸法（L×D×H）	レーザーヘッド：168 x 64 x 64 mm コリメーターレンズ： ø30 x 38 mm
重さ	750 g

*繰り返し周波数：80MHz時の数値です。

LED光源ラインナップ|2シリーズ

EPLEDシリーズ：サブナノ秒繰り返し周波数可変LED光源仕様


発振波長 (±10 nm)	250 nm	255 nm	260 nm	265 nm	270 nm
線幅	<10.5 nm	<11.0 nm	<10.5 nm	<10.5 nm	<10.0 nm
パルス幅	0.9～1.0 ns	0.89～0.95 ns	0.9～0.95 ns	0.85～0.95 ns	0.89～0.95 ns
平均出力＠20MHz	3.0 μW	4.0 μW	4.0 μW	3.0 μW	4.0 μW
発振波長 (±10 nm)	280 nm	295 nm	300 nm	310 nm	320 nm
線幅	<10.0 nm	<10.0 nm	<10.0 nm	<10.5 nm	<11.0 nm
パルス幅	0.88～0.95 ns	1.00～1.10 ns	1.00～1.30 ns	0.91～0.98 ns	0.88～0.95 ns
平均出力＠20MHz	2.0 μW	3.0 μW	3.0 μW	2.0 μW	3.0 μW
発振波長 (±10 nm)	340 nm	365 nm	380 nm	563 nm	572 nm
線幅	<10.0 nm	<13.0 nm	<10.0 nm	<10.5 nm	<12.5 nm
パルス幅＠10MHz	0.96～1.05 ns	0.90～0.95 ns	0.99～1.05 ns	1.50～1.75 ns	1.35～1.60 ns
平均出力＠20MHz	2.0 μW	4.0 μW	2.0 μW	0.15 μW	0.35 μW
発振波長 (±10 nm)	590 nm	610 nm
線幅	<12.5 nm	<15.0 nm
パルス幅	1.30～1.60 ns	1.25～1.40 ns
平均出力＠20MHz	0.35 μW	2.00 μW

繰り返し周波数（手動可変）	MHz : 20, 10, 5, 2 kHz : 1000, 500, 200, 100, 50, 25, 20, 12.5, 10, 5, 2.5
出力コネクター, 信号出力	SMA, NIM信号
レーザーヘッド寸法（L×D×H）	レーザーヘッド：168 x 64 x 64 mm コリメーターレンズ： ø30 x 38 mm
重さ	800 g

ページの先頭へ

VPLEDシリーズ：ナノ秒～ミリ秒パルス幅可変LED光源仕様


発振波長 (±10 nm)	255 nm, 275 nm, 295 nm, 310 nm, 325 nm, 340 nm, 365 nm, 380 nm, 410 nm, 470 nm, 525 nm, 590 nm, 605 nm, 630 nm, 740 nm, 770 nm, 850 nm, 940 nm, 1050 nm, 1200 nm, 1300 nm…1波長選択
線幅*	10±4 nm～50±5 nm
ピーク出力* @50nsパルス幅	0.4～5.0 mW
CW出力*	0.1～2.0 mW
パルス幅（手動可変）	ns : 50, 100, 200, 500 μs : 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000
繰り返し周波数	外部トリガーによって制御可能（別途外部トリガー発生器が必要）
外部トリガー, 信号入力	TTL信号, >50nsパルス幅
出力コネクター, 信号出力	SMA, NIM信号
レーザーヘッド寸法（L×D×H）	レーザーヘッド：168 x 64 x 64 mm, コリメーターレンズ： ø30 x 38 mm
重さ	750 g
