更新日：2026年5月26日

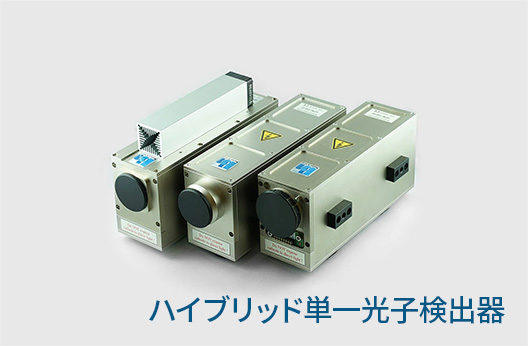

紫外・可視域ハイブリッド単一光子検出器

次世代フォトンカウンティングのスタンダード。20 ピコ秒の精度で、光の本質に迫る
紫外から可視まで、⾼速・⾼感度を両⽴したハイブリッドディテクター

仕様更新

メーカー名

Becker & Hickl GmbH

お問い合わせNO.: BH02

製品のカタログや関連資料の
ダウンロードはこちら

カタログ・関連資料ダウンロード

WEBでのお問い合わせはこちら

お問い合わせ

お電話での
お問い合わせはこちら

お問い合わせNo.BH02を
お伝えください。

本社

03-3686-4711

受付時間：00:00〜00:00

大阪

06-6393-7411

受付時間：00:00〜00:00

製品概要製品仕様カタログ・関連資料

カタログダウンロードページへ

製品概要

ベッカー＆ヒックル社のハイブリッド単⼀光⼦検出器は、従来の光電⼦増倍管（PMT）と⽐較して、極めて低いアフターパルスノイズ・広い受光⾯積・⾼い量⼦効率（QE）・20 〜 50ピコ秒台のタイミングジッター（TTS）を実現し、TCSPCやFLIM、FCSといった時間分解型測定において、⽐類なき性能を発揮します。HPM（Hybrid Photon Detector Module）シリーズは、同社が開発した、PMT（光電⼦増倍管）とAPD（アバランシェフォトダイオード）の利点を融合した「ハイブリッド型」単⼀光⼦検出器です。紫外〜可視領域で⾼感度な単⼀光⼦検出を必要とする時間分解測定に最適化されています。

特長

5種類の光電面から選択可能
従来のPMT光電子増倍管よりも高い量子効率、低いジッター性能
従来のSPAD検出器よりも広い受光面積、極めて低いアフターパルス確率
冷却オプションによる低いノイズ性能
空間入射もしくはファイバー入射の選択可能

用途

ピコ秒時間分解蛍光寿命測定（TCSPC）
蛍光/燐光寿命イメ－ジング測定（FLIM/PLIM）
蛍光共鳴エネルギ－移動測定（FRET）
蛍光相関分光測定（FCS）
光測距測定（LIDAR）

量子効率曲線図

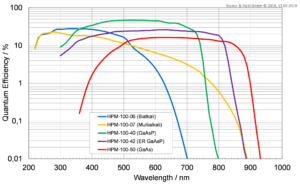

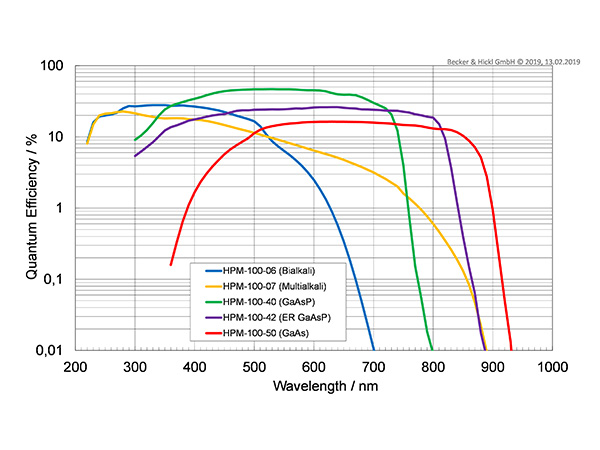

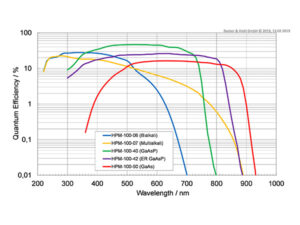

ログスケール

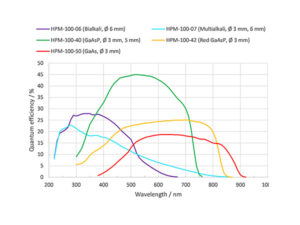

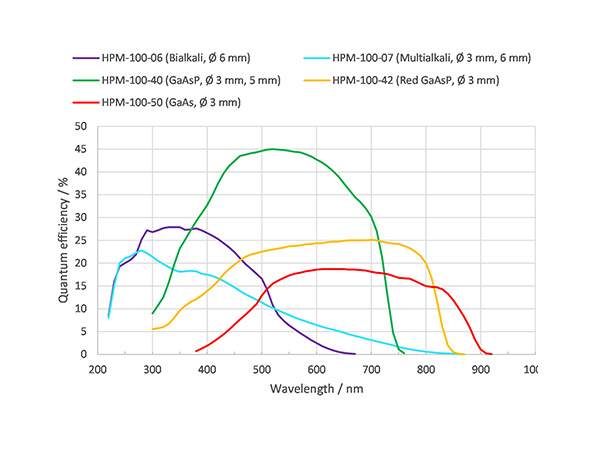

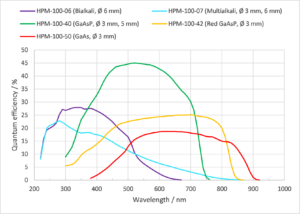

リニアスケール

製品仕様

仕様

型名	HPM-100-06	HPM-100-07	HPM-100-40	HPM-100-42	HPM-100-50
カソード光電面タイプ	バイアルカリ	マルチアルカリ	GaAsP	Red-GaAsP	GaAs
受光面積	6 mm	3 mm
波長範囲	220 ～ 650 nm	220 ～ 850 nm	250 ～ 720 nm	300 ～ 850 nm	400 ～ 900 nm
量子効率（typ.）	28 %@400 nm	26 %@290 nm, 18 %@400 nm	45 %@500 nm	22 %@500 nm	20 %@600 nm
非冷却タイプダークカウント（typ.）筐体温度 = 22 ℃	15 cps	< 300 cps	400 cps	700 cps	1100 cps
冷却タイプダークカウント（typ.）筐体温度 = 30 ℃	< 15 cps	< 150 cps	100 cps	320 cps	400 cps
タイミングジッター（TCSPC IRF/FWHM）	< 20 ps		120 ps	150 ps	170 ps
カウントレート	> 10 MHz
過大光安全停止レベル	> 15 MHz
出力信号	50 mV、50Ω
出力信号極性	negative（負極）
出力信号幅（FWHM）	850 ps
出力信号コネクター	SMA
電源	DCC-100PCIE（PCI-Expressボード）もしくはDCU-400 / DCU-800（USB）、付属ソフトウェア制御
検出器寸法	170（W） × 60（H） × 90（L） mm
入射ポート	Cマウント、DCS-120、LSM 710/780/880 NDDおよびBIGポート
