マルチチャンネルPMT/APD用データ取得(DAQ)システム概要

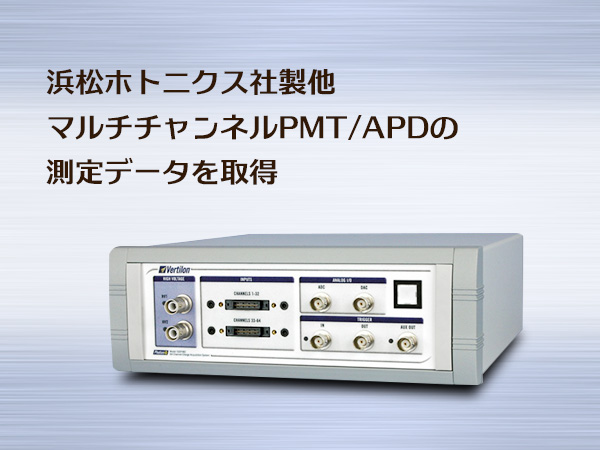

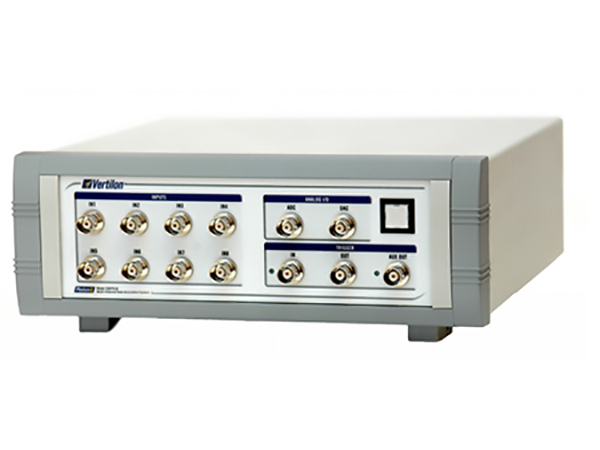

データ収集システム IQSPシリーズ

Vertilon社のデータ取得システム「PhotoniQは、PCインターフェースを備えたスタンドアローン型の実験装置として、マルチチャンネルの光電子増倍管(PMT)、アバランシェ・フォトダイオード(APD)、シリコン光電子増倍管(SiPMT)からの信号取得とデータ収集が行えます。高精度、高速、最大128チャネル並列システムで、入力イベントに対してリアルタイムのデジタルシグナルプロセッサ(DSP)ベースの信号処理を行うことができます。すべての構成にはPC互換のGUIソフトウェア、WindowsベースのUSBドライバ、USBケーブル、外部システム電源が含まれています。
下記のウェブサイトから製品デモンストレーションの映像がご覧いただけます。

マルチチャンネルPMT/APD用データ取得(DAQ)システム　製品デモンストレーションの映像
メーカーサイトへリンク
https://vertilon.com/video-demos/

アプリケーション

PETとSPECT
共焦点顕微鏡
バイオエアロゾルの検出と識別
フローサイトメトリー
蛍光分光法
空間放射線検出
分析化学
素粒子物理学
圧電センサアレイ読み出し
高速分光法
シリコン光電子増倍管(SPM)

特長

高分解能、低ノイズタイプのIQSP400シリーズ (16bit)
高繰り返しタイプのIQSP500シリーズ (14bit)
2～128チャンネルデータ同時取り込み
高速画像処理アプリケーションに最適な125,000または250,000ピクセルの画像バッファ（オプション）
リアルタイムデータ判別、チャンネルゲイン正常化、バックグラウンド減算機能
エネルギーレベル、スペクトルのフィルタリング機能

接続例

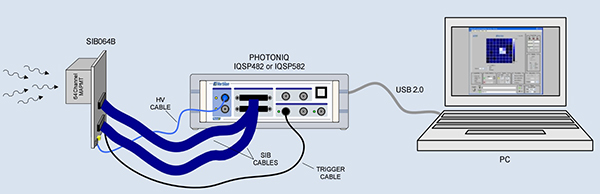

接続例_SIB064B_IQSP582

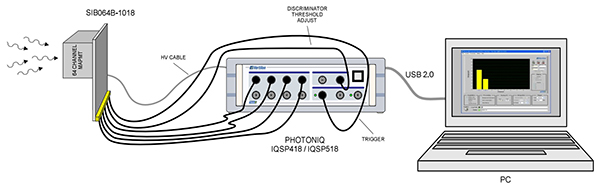

接続例_SIB064B-1018_IQSP518

ソフトウェア画面

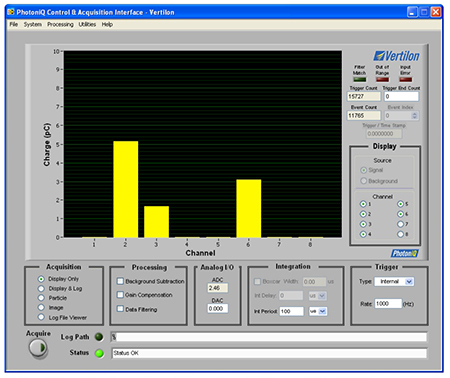

PhotoniQソフトウェア画面

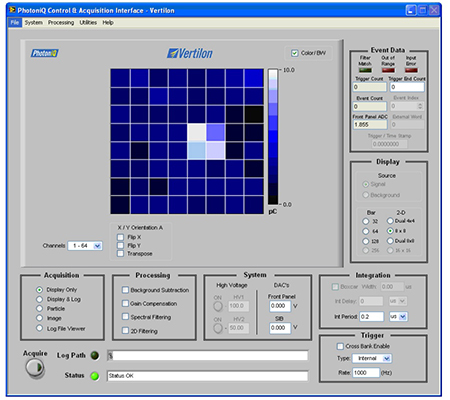

PhotoniQソフトウェア画面_IQSP582

製品仕様

マルチチャンネルPMT/APD用データ取得(DAQ)システム
センサー別コントローラー、インターフェース対応表


センサー種類	対象センサー	コントローラ	インターフェース
PMT	Hamamatsu H7260, 32 element linear multianode PMT	IQSP480, IQSP580	SIB232
PMT	Hamamatsu H8711, 16 element 4 x 4 multianode PMT	IQSP480, IQSP580	SIB116A
PMT	Hamamatsu R5900U-L16, 16 element linear multianode PMT	IQSP480, IQSP580	SIB016
SiPM	SensL SPMArray, 16 element 4 x 4 silicon photomultiplier array	IQSP480, IQSP580	call
APD	Pacific Silicon Sensor AD-LA-16-9-DIL18, avalanche photodiode array	IQSP480, IQSP580	SIB216
PMT	Hamamatsu H8500D, 64 element 8 x 8 multianode PMT	IQSP482, IQSP582, IQSP584	call
PMT	Hamamatsu H7546B, 64 element 8 x 8 multianode PMT	IQSP482, IQSP582, IQSP584	SIB164B
PMT	Hamamatsu H12428, 64 element PMT	IQSP482, IQSP582, IQSP584	SIB164B
MCP-PMT	Photonis XP85013, 64 element 8 x 8 multianode MCP-PMT	IQSP482, IQSP582, IQSP584	SIB264
PMT	Hamamatsu H7260, 32 element linear multianode PMT	IQSP482, IQSP582, IQSP584	call
PMT	Hamamatsu H8711, 16 element 4 x 4 multianode PMT	IQSP482, IQSP582, IQSP584	call
PMT	Hamamatsu R5900U-L16, 16 element linear multianode PMT	IQSP482, IQSP582, IQSP584	call
SiPM	On Semiconductor (SensL) SPMArray, 16 element 4 x 4 silicon photomultiplier array	IQSP482, IQSP582, IQSP584	call
APD	Pacific Silicon Sensor AD-LA-16-9-DIL18, avalanche photodiode array	IQSP482, IQSP582, IQSP584	call
APD	Hamamatsu S8550 series 4 x 8 element APD array	IQSP480, IQSP580	SIB332
APD	Silicon Sensor 500038	IQSP480, IQSP580	SIB216
PMT	Hamamatsu H12700, 64 element	IQSP482, IQSP582, IQSP584	SIB064B
PMT	Hamamatsu H10966, 64 element	IQSP482, IQSP582, IQSP584	SIB064B
PMT	Hamamatsu H8500, 64 element	IQSP482, IQSP582, IQSP584	SIB064B
PMT	Hamamatsu H10515B series 16 channel PMT	IQSP480, IQSP580	SIB516
PMT	Hamamatsu H13700 256 anode PMT		call
MPPC	Hamamatsu S11064 multi-pixel photon counter (MPPC)	IQSP482, IQSP582	SIB416
SiPM	On Semiconductor (SensL) ArrayC-60035-64P 8 x 8 silicon photomultiplier (SiPM)	IQSP482, IQSP582	SIB516
SiPM	On Semiconductor (SensL) ArrayC-30035-16P 4 x 4 silicon photomultiplier (SiPM) array	IQSP482, IQSP582	SIB616
MPPC	Hamamatsu S13361-3050AE-04 4 x 4 multipixel photon counter (MPPC) array	IQSP480, IQSP580	SIB716
MPPC	S13361-3050NE-08 8 x 8 multipixel photon counter (MPPC)	IQSP480, IQSP580	SIB764
SiPM	Ketek PA3325-WB-0808 8 x 8 silicon photomultiplier (SIPM) array	IQSP482, IQSP582	SIB864
SiPM	Broadcom AFBR-S4N44P163 4 x 4 silicon photomultiplier (SIPM) array	IQSP480, IQSP580	SIB916
MPPC	S13615-1025N-08 8 x 8 multipixel photon counter (MPPC) array	IQSP482, IQSP582	SIB1064

Anger logic circuit


センサー種類	対象センサー	コントローラ	インターフェース
PMT	Hamamatsu H7546B, 64 element 8 x 8 multianode PMT	IQSP418, IQSP518	SIB164B-1018
PMT	Hamamatsu H12428, 64 element PMT	IQSP418, IQSP518	SIB164B-1018
PMT	Hamamatsu H12700, 64 element	IQSP418, IQSP518	SIB064B-1018
PMT	Hamamatsu H10966, 64 element	IQSP418, IQSP518	SIB064B-1018
PMT	Hamamatsu H8500, 64 element	IQSP418, IQSP518	SIB064B-1018
PMT	Hamamatsu H13700 256 anode PMT	IQSP418, IQSP518	SIB71256
