1mHz～500kHz新生代のロックインアンプ
メーカー名
Stanford Research Systems
製品のカタログや関連資料の
ダウンロードはこちら
カタログ・関連資料ダウンロード
WEBでのお問い合わせはこちら
お問い合わせ
お問い合わせNo.SR66を
お伝えください。
本社
受付時間：00:00〜00:00
大阪
受付時間：00:00〜00:00

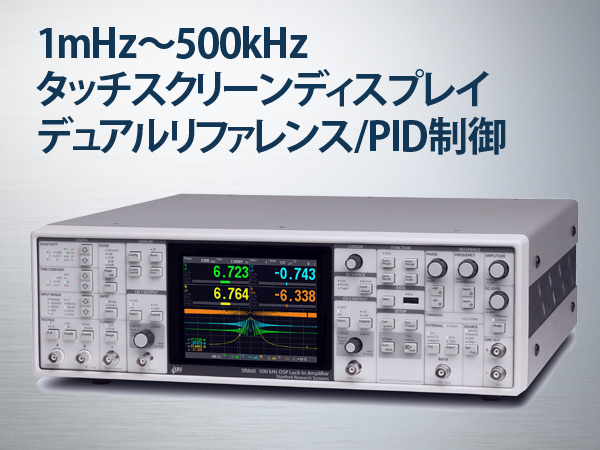

SR860型ロックインアンプはSRS社の新生代ロックインアンプSR865型の低周波仕様モデルです。USBやLANポートも搭載しているため外部へのデータ読み出しも高速・容易に行えます。
※ SR830は販売終了とさせていただきました
・周波数帯域 : 1 mHz ～ 500 kHz
・低ノイズ電圧入力（差動）、電流入力
・タッチスクリーンディスプレイ

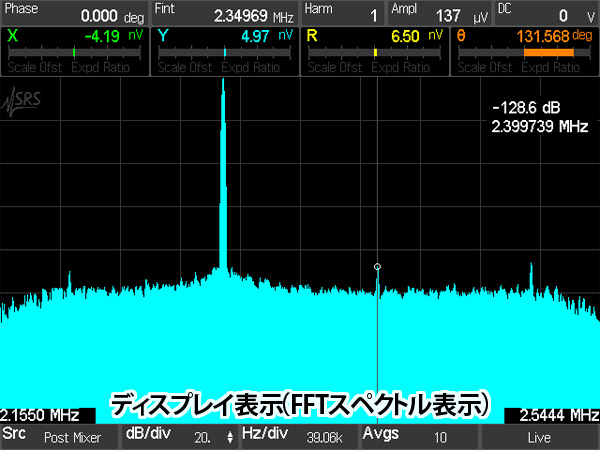

・FFTスペクトル表示
・高S/N、高速応答 デジタルフィルター搭載（Advanced filter）
・PID制御によりSR540オプティカルチョッパーの周波数制御対応
・HDMIポート、ネットワークなど多彩な外部インターフェイス対応
| 信号チャンネル | |
|---|---|
| 電圧入力 | シングルエンド（A）または 差動（A-B） |
| 感度（出力スケール） | 1 nV ～ 1 V（電圧入力） 1 fA ～ 1 μA（電流入力） |
| 電圧入力レンジ | 10 mV ～ 1 V （peak） |
| 電流入力レンジ | 1 μA or 10 nA（peak） |
| 最大入力(OVLD非点灯) | 1 V（peak） or 1 μA（peak） |
| 入力インピーダンス : 電圧入力 | 10 MΩ + 25 pF, AC（>1 Hz）またはDC結合 |
| 入力インピーダンス : 電流入力 | 1 kΩ or 100 Ω to virtual ground |
| ゲイン確度 | ± 1 %（<200 kHz）, ± 2 % （to 500 kHz） ※信号振幅は入力レンジの30%未満の場合 |
| ノイズ | 2.5 nV/√Hz at 1 kHz (10 mV レンジ、代表値) |
| 高調波歪み | – 80 dB（<100 kHz）, – 60 dB（>100 kHz） |
| CMRR | 90 dB at 1 kHz（DC結合） |
| ダイナミックリザーブ | 120 dB（代表値） |
| 参照信号チャンネル | |
|---|---|
| 周波数レンジ | 1 mHz ～ 500 kHz |
| タイムベース | 10 MHz In/Out （他のSR860の内部周波数の位相をロックします） |
| 入力インピーダンス | 1 MΩまたは50 Ω |
| 位相設定分解能 | (360/232) ° |
| 位相ノイズ : 内部参照信号 | <0.0001° rms at 1 kHz（100 ms, 12 dB/oct） |
| 位相ノイズ : 外部参照信号（代表値） | <0.001° rms at 1 kHz（100 ms, 12 dB/oct） |
| 位相ドリフト（代表値） | Sine Out to signal In（200 mVrms） <0.002°/°C < 20 kHz（DC結合） <0.02°/°C < 200 kHz <0.2°/°C < 2 MHz |
| デュアル F リファレンス | fdual =│fint – fext│を検出 ただし、全ての周波数が2MHz未満であること |
| チョッパー リファレンス | SR540型オプティカルチョッパーの周波数ロック可能 （Aux Out 4使用、内部参照信号と同期） |
| デモジュレータ | |
|---|---|
| DC安定性 | デジタル出力値のオフセットドリフトなし |
| 時定数 | 1 μs ～ 30 ks |
| ローパスフィルタ | RCフィルタまたはガウシアン、位相リニアフィルタ |
| フィルタースロープ | 6, 12, 18または24 dB/oct rolloff |
| Synchronousフィルタ | 4 kHz以下で有効 |
| 高調波除去 | – 80 dB |
| 低レイテンシー出力 | リアパネルBlazeX 出力 出力遅延 <2 μs（+LPF rise/fall times） |
| 内部発振器 | |
|---|---|
| 周波数 | 1 mHz ～ 500 kHz |
| 周波数確度 | 25 ppm + 30 μHz（内部タイムベース使用時） |
| 外部タイムベース | 10 MHz タイムベース入出力付（リアパネル） |
| 周波数分解能 | 6桁または0.1 mHz（いずれか大きい方） |
| サイン出力 | |
|---|---|
| 出力 | 差動またはシングルエンド出力 |
| 出力インピーダンス | 50 Ω |
| 振幅 | 1 nVrms ～ 2 Vrms（差動出力 50Ω負荷） シングルエンド出力の場合は振幅1/2, 高インピーダンス負荷接続時は2倍 |
| 振幅分解能 | 3桁または1 nV, いずれか大きい方 |
| DCオフセット | ± 5 V, 差動またはコモンモード |
| オフセット分解能 | 3桁または0.1 mV, いずれか大きい方 |
| 出力リミット | ± 6 V, DCオフセットの合計、振幅のピーク値 |
| Sync出力 | ロジックレベル（BlazeX 出力経由） |
| データ | |
|---|---|

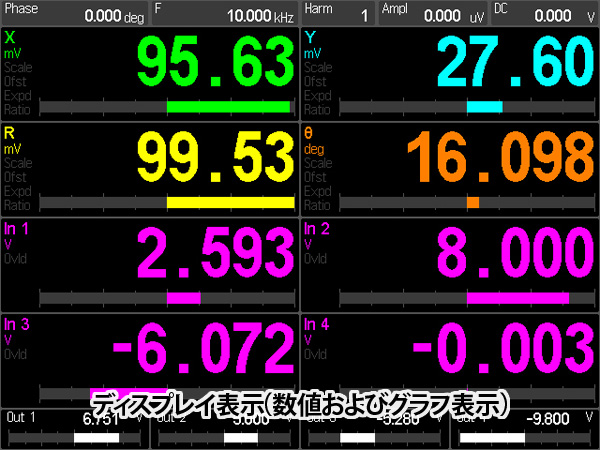

| データチャンネル | 4チャンネル 数値およびグラフ表示（緑、青、黄、オレンジ） |
| データソース | 下記データを各チャンネルで表示可能 X, Y, R, Θ, Aux In 1～4, Aux Out 1～2, X noise, Y noise, Sine出力振幅, Sine出力DCレベル, 参照信号位相、参照信号周波数 |

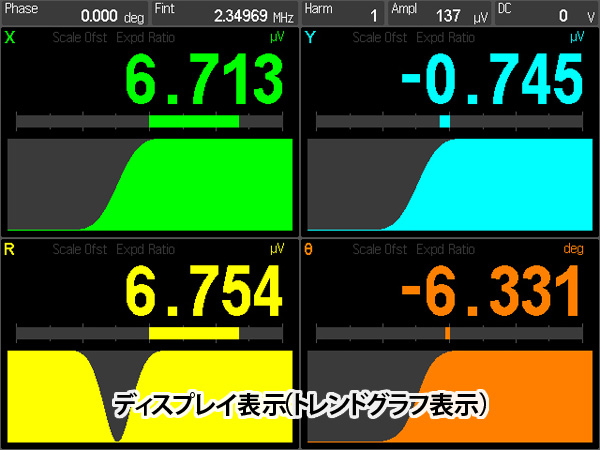

| データ履歴 | 全ての測定データは連続的に全てのタイムスケールで保存。 保存履歴はいつでも表示が可能 |
| オフセット | X, Y, R 出力スケールの± 999 %まで |
| 拡張 | X, Y, R ×10 または×100 |
| 比率測定 | X, Y：Aux入力3に対する比率、 R：Aux入力4に対する比率 |
| 取り込みバッファ | 1Mpoints 内部データストレージ （X）,（X and Y）,（R and Θ） または （X, Y, R and Θ）最大サンプリングレート 1.25MHz |
| データ ストリーミング |
測定データのリアルタイムストリーミング（X）,（X and Y）,（R and Θ） または（X, Y, R and Θ） サンプルレート 1.25MHz（Ethernet インターフェイス経由） |
| スキャニング | 次のいずれかのパラメータをスキャン可能 内部参照周波数、Sin出力振幅、Sin出力DCレベル、Aux出力1,2 |
| FFT | |
|---|---|
| ソース | ADC入力、デモジュレータ出力またはフィルター出力 |
| レコード長 | I1024 bins |
| 平均化 | 指数平均（rms） |

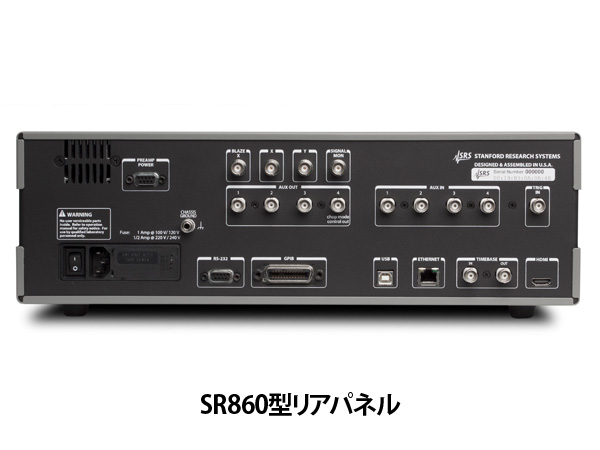

| 入出力 | |
|---|---|
| CH1出力 | XまたはR, ± 10 V フルスケール（50 Ω） |
| CH2出力 | Yまたはθ,± 10 V フルスケール（50 Ω） |
| X,Y およびリアパネル出力 | XおよびY, ± 10 V フルスケール（50 Ω） |
| BlazeX | Xの低レイテンシー出力, ±2.0 V フルスケール またはロジックレベル参照信号同期出力 50Ω |
| Aux出力 | 4 BNC D/A 出力 ±10.5 V, 50 Ω, 分解能 1 mV |
| Aux入力 | 4 BNC A/D 入力 ±10.5 V, 1 MΩ, 分解能 1 mV |
| トリガー入力 | TTL入力により内部データ取り込みバッファに保存 |
| モニター出力 | 信号アンプのアナログ出力 |
| HDMI | 外部モニター用ビデオ出力またはTV用出力（640×480, 60Hz） |
| タイムベース I/O | 1 Vrms, 10 MHz クロック（他の機器と内部参照周波数の同期用） |
| その他 | |
|---|---|
| インターフェイス | IEEE488.2, RS-232, USB, Ethernet. |
| USBポート | フロントパネルに搭載（スクリーンショットおよびデータ保存用） |
| プリアンプ用電源ポート | SR550シリーズプリアンプ用 電源出力ポート（D-sub 9pin） |
| 電源 | 60 W, 100/120/220/240 VAC, 50/60 Hz |
| 寸法 | 432 × 133 × 432（WHL, mm） |
| 重量 | 9.9 kg |
