PMT/MCP用電源として最適 10W, 25Wモデル
メーカー名
Stanford Research Systems
製品のカタログや関連資料の
ダウンロードはこちら
カタログ・関連資料ダウンロード
WEBでのお問い合わせはこちら
お問い合わせ
お問い合わせNo.SR49を
お伝えください。
本社
受付時間：00:00〜00:00
大阪
受付時間：00:00〜00:00

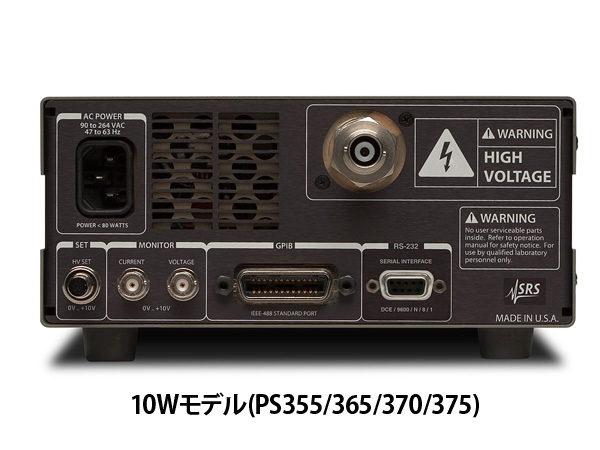

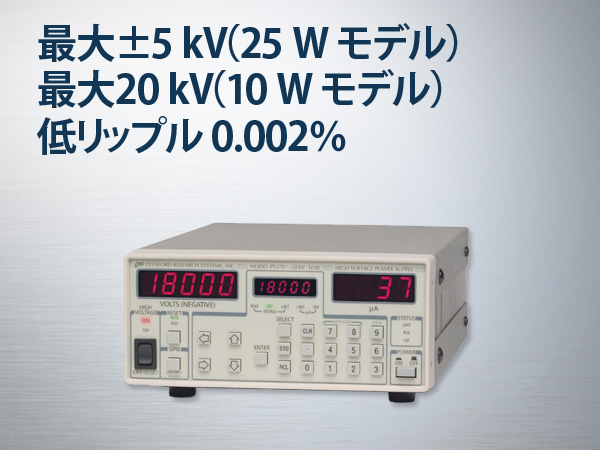

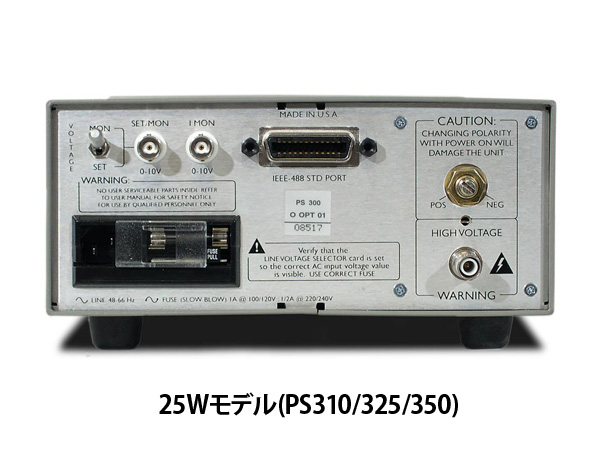

PS300シリーズ直流高圧電源は研究、試験用の直流高圧電源です。低リップル、高安定の高電圧出力が可能です。主に光電子増倍管、MCP 用の電源として使用できます。極性も正負両方に対応（25 W モデルのみ）しており幅広い用途にご使用いただけます。プログラミングによる電圧・電流リミットの設定、外部からの電圧設定が可能です。これまでの3 機種に加え新たに10 W モデル4機種が登場し出力電圧は最大で20 kV まで対応します。
| 電圧出力 | ||
|---|---|---|
| 出力電圧および 最大電流値 |
PS310 PS325 PS350 PS355 PS365 PS370 PS370 |
±12V～±1.25kV/20mA ±25V～±2.5kV/10mA ±50V～±5.0kV/5mA －100V～－10kV/1mA ＋100V～＋10kV/1mA －200V～－20kV/0.5mA ＋200V～＋20kV/0.5mA |
| 設定確度 | 0.01%＋フルスケールの0.05% | |
| 表示確度 | ||
| 電圧設定確度 | ±1V,代表値（±2V最大） | |
| 分解能 | 1V（設定、表示） | |
| 再設定性 | 1V | |
| 電圧リミットレンジ | フルスケール0～100% | |
| 電圧変動範囲 | ||
| ライン | ±10%のライン電圧変化に対して0.001% | |
| 負荷 | 100%の負荷変化に対して0.005%,(代表値) ※上記仕様はフルスケールの0.5%以上（全負荷）1%以上（負荷なし）に対して適用されます。これらより低い電圧設定では装置によっては正確に変動しない場合があります。 |
|
| 出力リップル | 25Wモデル：フルスケールの0.002% 10Wモデル：フルスケールの0.01% |
|
| リミットレンジ | フルスケールの0～105% | |
| 電流分解能 | PS310およびPS32510μA それ以外のモデル1μA |
|
| 電流表示確度 | PS310およびPS325±10μA,代表値（±20μA最大） その他のモデル±1μA,代表値（±2μA最大） |
|
| 安定性 | 0.01%/h,0.03%未満/8h温度ドリフト50ppm/℃,0～50℃代表値 | |
| モニタ出力 | ||
| 出力スケール | 0～10V,フルスケール | |
| 電流定格 | 10mA最大 | |
| 出力インピーダンス | 1Ω未満 | |
| 確度 | フルスケールの0.2% | |
| 更新レート | 8Hz | |
| 外部電圧設定 | ||
| 入力スケール | 0～＋10V,フルスケール（両極性共通） | |
| 入力インピーダンス | 1MΩ | |
| 確度 | フルスケールの0.2% | |
| 更新レート | 16Hz | |
| 出力 | ＜0.3s（全負荷0～フルスケールに対して） | |
| オプション | ||
| 01 | GPIBインターフェイス | |
| 02S/D | ラックマウントキット25Wモデル用 | |

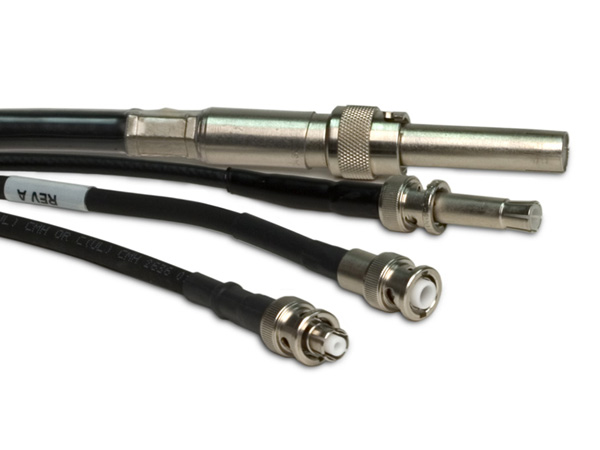

| 03A | SHV-SHVケーブル10ft. | |
| 03B | SHV-MHVケーブル10ft. | |
| O3C | 10kV-SHV-オープンエンドケーブル10ft. | |
| O3D | 10kV-SHV-10kV-SHVケーブル10ft. | |
| O3E | 20kV-SHV-オープンエンドケーブル10ft. | |
| O3F | 20kV-SHV-20kV-SHVケーブル10ft. | |
| O300RMS/RMD | ラックマウントキット10Wモデル用 | |
