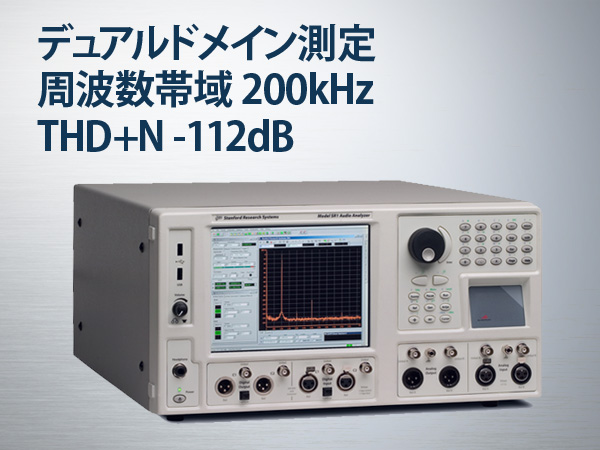

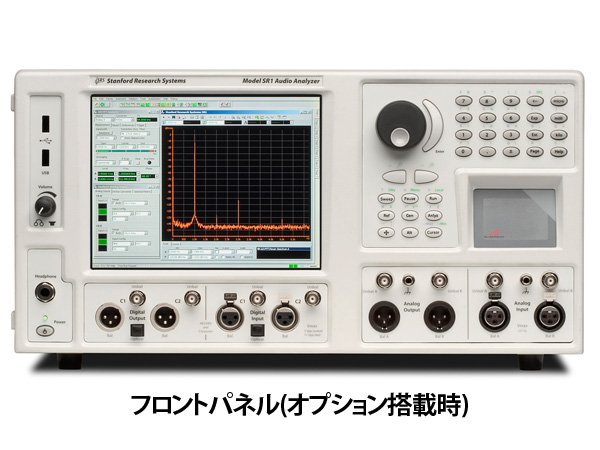

SR1型オーディオアナライザー

低価格・デュアルドメイン 200kHz

メーカー名

Stanford Research Systems

お問い合わせNO.: SR19

製品のカタログや関連資料の
ダウンロードはこちら

カタログ・関連資料ダウンロード

WEBでのお問い合わせはこちら

お問い合わせ

お電話での
お問い合わせはこちら

お問い合わせNo.SR19を
お伝えください。

本社

03-3686-4711

受付時間：00:00〜00:00

大阪

06-6393-7411

受付時間：00:00〜00:00

製品概要製品仕様カタログ・関連資料

製品概要

SR1型200 kHzデュアルドメインオーディオアナライザーはあらゆるオーディオ計測における最先端の性能を提供する1 台です。信号発生器、FFT アナライザーを内蔵したオールインワンパッケージモデルでアナログ・デジタルの両ドメインに対応します。

特長

アナログ・デジタル　デュアルドメイン
THD+N　－108dB(@1kHz，20kHzBW)
周波数帯域　200kHz
残留ノイズ　－114dBu(20kHzBW)
フラットネス　±0.008dB(20Hz～20kHz)
入力クロストーク　－140dB
出力クロストーク　－125dB
ジッター　＜800ps(700Hz～100kHz)
デュアルチャネルFFT

用途

オーディオ信号解析(周波数、振幅、位相、全高調波歪みなどの測定)

製品仕様

SR1型オーディオアナライザー　仕様

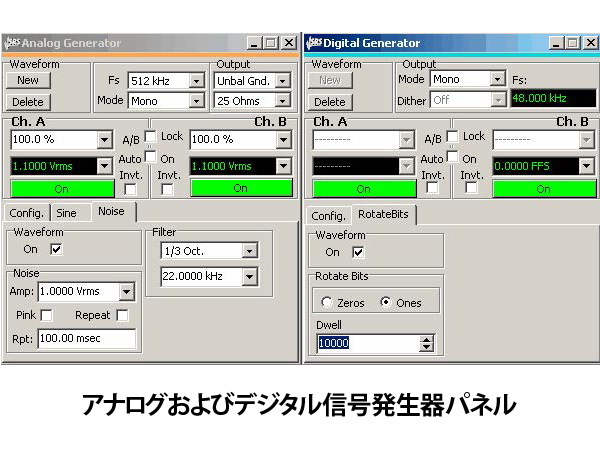

アナログ信号発生器
一般仕様
振幅範囲	1μV～28.3V (平衡) 1μV～14.1V (不平衡)
振幅確度	±0.5% (±0.043dB) @ 1kHz
周波数範囲　　Hi BW DAC 　　Hi Res DAC	10Hz～200kHz 10Hz～0.45Fs (Fs: 128kHz or 64kHz fixed, 24kHz～216kHz adj.)
周波数確度	±0.0005% (5ppm)
周波数分解能	<Fs/224
出力構成	平衡接地、平衡浮動、不平衡接地、不平衡浮動、コモンモードテスト
ソースインピーダンス	50Ω, 150Ω, 600Ω (平衡) 25Ω, 75Ω, 600Ω (不平衡)
Max. Power (600Ω負荷) 　　　平衡不平衡	30.5dBm 24.9dBm
浮動電圧	±40V
クロストーク 10Hz～20kHz >20 kHz	-125dB -100dB
波形
低歪みサイン波
フラットネス(relative～1kHz) 　　20Hz～20kHz 　　10Hz～64kHz 　　10Hz～200kHz	±0.020dB (typ. ±0.012dB) ±0.025dB ±0.05dB
残留THD+N 　　1kHz, 4Vrms 　　20Hz～20kHz 　　10Hz～100kHz	-112dB (22kHz BW) -106dB + 1μV (22kHz BW) -100.5dB + 1.7μV (80kHz BW) -97dB + 2.5μV (200kHz BW) -89dB + 2.5μV (200kHz BW)
サイン波
フラットネス(rel.～1kHz, 振幅 4Vrms) 　　20Hz～20kHz 　　10kHz～64kHz 　　10Hz～200kHz	±0.008dB (typ. ±0.003dB) ±0.02dB ±0.03dB
残留THD + N (Hi BW DAC) 　　1kHz 　　22Hz～20kHz 　　10Hz～100kHz	-86dB (22kHz BW) -85dB + 1μV (22kHz BW) -84.5dB + 1.7μV (80kHz BW) -82dB + 2.5μV (200kHz BW) -77dB + 2.5μV (200kHz BW)
残留THD+N (Hi Res DAC, Fs = 128kHz) 　　1kHz 　　22Hz～20kHz 　　20Hz～57.6kHz	-99dB (22kHz BW) -98dB + 1 μV (22kHz BW) -96.5dB + 1.4 μV (57.6kHz BW)
残留THD+N (Hi Res DAC, Fs = 64kHz) 　　1kHz 　　22Hz～20kHz	-106dB (22kHz BW) -101dB + 1μV (22kHz BW)
Phased サイン波	0～360°, 分解能 0.001°
IMD	SMPTE/DIN, CCIF/DFD, DIM/TIM
ノイズ	White, Pink, Filtered White/Pink, USASI
マルチトーン	1～50 tones
MLS	Repetition rates from 2⁸ to 2²⁰
FFT チャープ	各FFT binで等価出力
Log-sine チャープ	スイープサイン波、周波数が対数的に増加
矩形波	周波数範囲　10Hz～50kHz
ランプ波	周波数範囲　Fs/N (N≧20)
任意波形	256～136k サンプル
Polarity	周波数範囲　10Hz～Fs/4
オフセット	DC～20Vp (不平衡) / 40Vp (平衡)
バースト
バーストタイプ	Timed, externally triggered, externally gated, synchronous sine, shaped

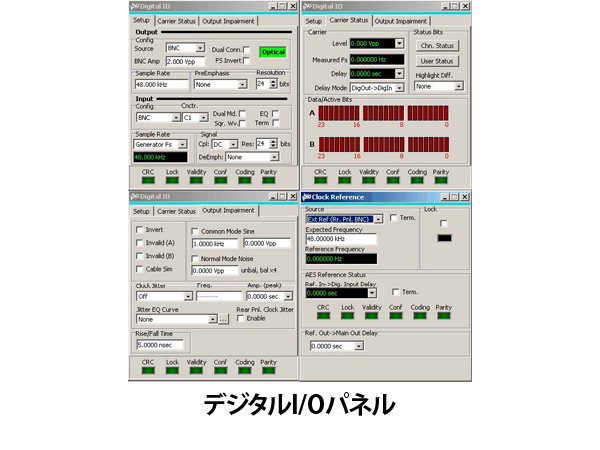

デジタルオーディイオ信号発生器
デジタルオーディオキャリア特性
出力振幅　　平衡　　　範囲　　　確度	16mV～10.2V (110Ω 負荷) ±10% + 80mV
不平衡　　　範囲　　　確度	4mV～2.55V (75Ω 負荷) ±10% + 20mV
出力フォーマット	平衡 XLR (AES/EBU), デュアルコネクター XLR, 不平衡 BNC (SPDIF-EIAJ),デュアルコネクター BNC, 光出力 (Toslink)
出力サンプルレート	24kHz～216kHz
サンプルレート確度	±5ppm
出力インピーダンス	110Ω (平衡), 75Ω (不平衡)
デジタルオーディオ波形
サイン波　周波数範囲　周波数分解能　フラットネス　高調波/スプリアス	10Hz～Fs/2 <Fs/2²⁴ ±0.001dB -148dB
Phased サイン波	0～360°, 分解能 0.01°
矩形波	周波数範囲　10 Hz～Fs/2
IMD	SMPTE/DIN, CCIF/DFD, DIM/TIM
ノイズ	White, Pink, Filtered White/Pink, USASI
MLS	繰返しレート 2⁸～2²⁰
ランプ波	周波数範囲　Fs/N (N≧20)
任意波形	256～136k サンプル
FFT チャープ	各FFT binで等価出力
Log-sine チャープ	スイープサイン波、周波数が対数的に増加
Polarity	周波数範囲　10 Hz～Fs/4
バースト　バースト波形　バーストタイプ	All allowed waveforms Timed
デジタルテスト波形	Digital Constant, Count, Rotating Bits, Staircase, J-Test
ディザリング	なし、三角および長方形分布
デジタルオーディオキャリアインペアメント
ジッター　波形　周波数範囲　振幅範囲	サイン波、矩形波、ユニフォームノイズ、帯域制限ノイズ、チャープ波 2Hz～200kHz 0UI～13UI
ノーマルモードノイズ　振幅範囲　　不平衡　　平衡	0～637 mVpp 0～2.55 Vpp
コモンモードサイン　振幅範囲　周波数範囲	0～20Vpp (平衡のみ) 10Hz～100kHz
ケーブルシミュレーション	100m
可変立上り時間	5ns～400ns
信号測定
アナログ入力一般特性
入力レンジ(rms)	62.5mV～160V
入力構成	XLR, BNC,信号モニター、デジタルオーディオコモンモード
入力インピーダンス　　平衡　　不平衡	200kΩ / 95pF 100kΩ / 185pF
入力終端(平衡）	300Ω, 600Ω, 200kΩ
クロストーク　　10Hz～50kHz 　　>50 kHz	≦-140dB ≦-135dB
Hi BW ADコンバータ　　タイプ　　サンプリング周波数　　周波数範囲	16bit sigma-delta 512kHz DC～228kHz
Hi Res ADコンバータ　　タイプ　　サンプリング周波数　　周波数範囲	24bit sigma-delta 128kHz or 64kHz (fixed), 24kHz～216kHz (adj.) DC～0.45Fs
デジタル入力一般特性
入力フォーマット	平衡 XLR (AES/EBU), dual-connector XLR, 不平衡 BNC (SPDIF-EIAJ), dual-connector BNC, Optical (Toslink)
入力サンプリングレート	24kHz～216kHz
入力インピーダンス	Hi Z or 110Ω (平衡) Hi Z or 75Ω (不平衡)
アナログ信号メーター
RMSレベルメーター　確度(1 kHz ref) 　フラットネス (1kHz ref, amplitude less than 4Vrms) 　　20Hz～20kHz 　　10Hz～64kHz 　　10Hz～200kHz	±0.5% (±0.043dB) <±0.008dB (typ. <±0.003dB) <±0.02dB <±0.03dB
周波数メーター　レンジ　確度	8Hz～300kHz タイムベースエラー ± (2ppm + 10mHz)
位相メーター
確度	±1.0°
デジタル信号メーター
周波数メーター	10Hz～0.45Fs, 確度±100ppm
位相メーター	±0.05° 確度 (f?50Hz)
アナライザー（アナログおよびデジタルオーディオ）
タイムドメインアナライザー
測定項目	Amplitude, amplitude ratio, THD+N, THD+N ratio, SINAD, Crest Factor
アナログ入力
振幅確度	±0.5% (±0.043dB)
フラットネス (1kHz ref) 　　50Hz～20kHz 　　20Hz～64kHz 　　10Hz～200kHz	<±0.008dB (typ. ±0.003dB) <±0.02dB <±0.05dB
残留ノイズ (62.5 Vrms input range, shorted input) 　　Hi Res ADC (Fs=128kHz) 　　　22Hz～22kHz 　　　22kHz～57.6kHz 　　　A-Weighted 　　Hi BW ADC 　　　22Hz～22kHz 　　　22Hz～80kHz 　　　22Hz～200kHz 　　　A-Weighted	<-117.5dBu <-115dBu <-120dBu <-118dBu <-113dBu <-110dBu <-120dBu
残留THD+N 　　Hi Res ADC (Fs=128kHz) 　　　1kHz, 4Vrms 　　　20Hz～20kHz 　　Hi Res ADC (Fs=64kHz) 　　　1kHz, 4Vrms 　　　20Hz～20kHz 　　Hi BW ADC 　　　1kHz, 4Vrms 　　　20Hz～20kHz 　　　10Hz～100kHz	-111dB (22kHz BW) -107dB + 0.8μV (22kHz BW) -101dB + 1.3μV (57.6kHz BW) -111dB (22kHz BW) -107dB + 0.8μV (22kHz BW) -113dB (22kHz BW) -109dB + 0.8μV (22kHz BW) -102dB + 1.5μV (80kHz BW) -98dB + 2.5μV (200kHz BW)
デジタル入力
振幅確度	±0.001dB (at 1kHz)
フラットネス	±0.001dB (15Hz～22kHz)
残留THD+N	-140dBFS
帯域幅制限フィルタ
ローパスフィルタ　　ハイパスフィルタ　　バンドパスフィルタ　　　応答　　　Hi BW ADC 　　　Hi Res ADC 　　　チューニングレンジ　　　Hi BW ADC 　　　Hi Res ADC 　　　チューニング確度　　　振幅確度　　ノッチフィルター　　　チューニングレンジ　　　Hi BW ADC 　　　Hi Res ADC 　　　チューニング確度　　　応答　　　振幅確度	4次バターワース, adj. from Fs/40～0.45Fs, 20kHz, 40kHz and 80kHz fixed elliptical filters per AES17. 4次バターワース, @22Hz, 100Hz, and 400Hz. 20kHz, 40kHz and 80kHz fixed elliptical filters per AES17. 1/3 オクターブ, Class II (4極) 1/3, 1/6, 1/12, 1/24 オクターブ, Class III (6極) 10Hz～200kHz 10Hz～0.44Fs ±2.5% ±0.5% 10Hz～200kHz 10Hz～0.44Fs ±2.5% -3dB @ 0.73Fc および 1.37Fc ±0.2dB (20Hz～180kHz, f<0.5f0 または f>2f0)
ウェイティングフィルタ	A-wt, C-Msg wt, CCITT, CCIR (weighted, unweighted, & 2 kHz norm)
検出応答	RMS, ピーク, 疑似ピーク(CCIR-468)
シングルおよびデュアルFFT
周波数範囲　　　Hi BW ADC 　　　Hi Res ADC	DC～200 kHz DC～0.45Fs
ライン数	256, 512, … 32k
プロセッシング	40bit 浮動小数点
窓関数	Blackman Harris, Enhanced Blackman Harris, Hann, Hamming, Equiripple, Flattop, Gaussian, Kaiser, Uniform, Rife Vincent 4, 5 and 10 term
ズーム	最大512×
ヘテロダイン	測定範囲内の任意の位置をセンターに設定可能
アベレージング	固定長または連続
デュアルチャンネル測定	周波数応答、インパルスおよび疑似無響応答、コヒーレンス、ETC(Energy Time Curve)、グループディレイ
THDアナライザー	2種の高調波（ユーザー選択、2×～14×）を独立に測定
IMDアナライザー	SMPTE/DIN, CCIF/DFD, DIM/TIM
ヒストグラムアナライザー	Time vs. amplitude, Histogram, PDF, Gaussian fit～PDF
マルチトーンアナライザー	レベル、周波数応答、THD+N, THD, ノイズ、IMD, クロストーク
デジタルオーディオ搬送波測定
測定	搬送波振幅、サンプルレート、ジッター振幅、ジッタースペクトル
サンプルレート	24kHz～216kHz
サンプルレート確度	±5ppm
搬送波振幅測定
平衡 (XLR)	±10% + 80mV
不平衡 (BNC)	±10% + 20mV
Optical	Toslinｋレシーバの電圧を表示
Output～Input Delay	Measures delay from Digital Audio Output or AES11 reference output～Digital Audio Input
レンジ	-12.7UI～+115.1UI in seconds
分解能	60ns
残留ジッター
50Hz～100kHz	≦600ps
リファレンス
入力ソース	AES11 (24Hz～216kHz), sine or TTL (8kHz～32MHz), video (NTSC/PAL/SECAM)
デジタイザー (opt. 01)
サンプリングレート	80MHz
サンプル数	4k, 8k, 16k, 128k, 256k, 512k, 1M, 2M samples

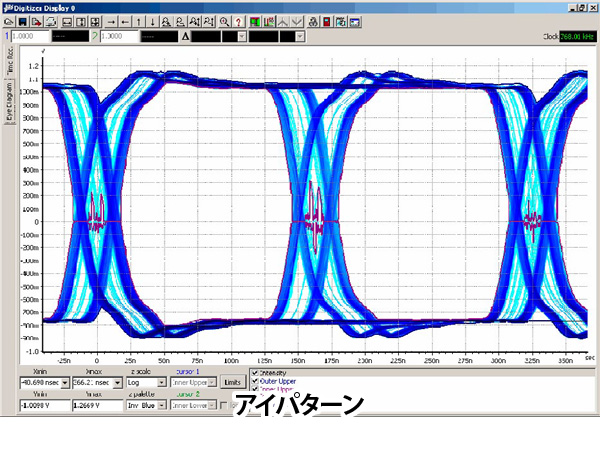

測定	入力信号vs.時間、ジッターvs.時間、入力信号スペクトル、ジッタースペクトル、パルス幅・レートヒストグラム、ジッター確率ヒストグラム、アイパターン
その他

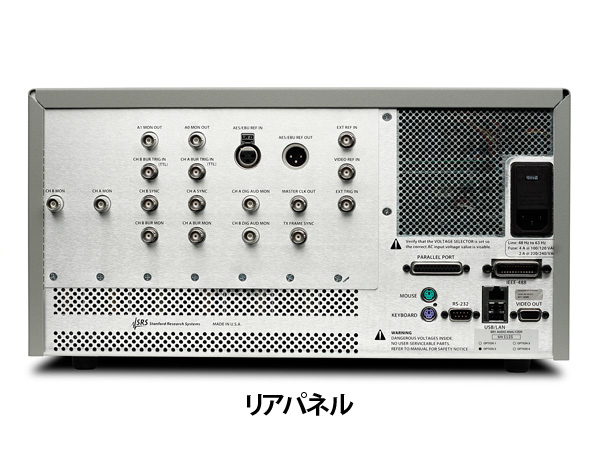

コンピュータインターフェイス	GPIB, RS-232, Ethernet, COM
ビデオ出力	外部モニタ用VGA出力（アナログVGA）
電源	<250W, 90～264Vac, 47～63Hz
寸法	43.2×21.6×51.4 (WHD, cm)
重量	18kg
オプション
Op. 01	80MHz デジタイザー
Op. 02	高解像度ディスプレイ(XGA)
Op. RM	ラックマウントキット
