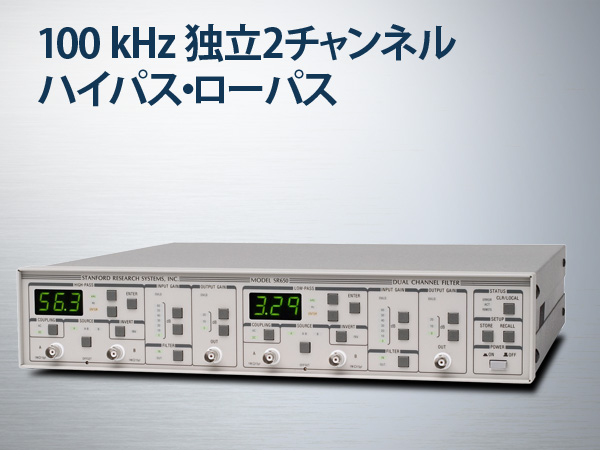

100kHz 独立2チャンネル ハイパス・ローパスフィルター 最大80dBゲイン
メーカー名
Stanford Research Systems
製品のカタログや関連資料の
ダウンロードはこちら
カタログ・関連資料ダウンロード
WEBでのお問い合わせはこちら
お問い合わせ
お問い合わせNo.SR18を
お伝えください。
本社
受付時間：00:00〜00:00
大阪
受付時間：00:00〜00:00

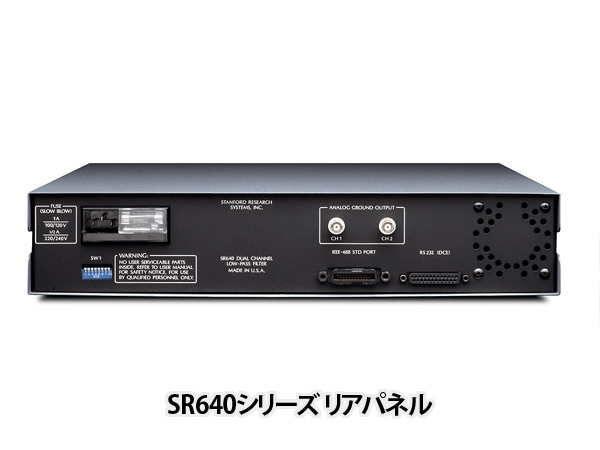

SR640/645/650型プログラマブルフィルターはプリアンプ付の2系統プログラマブルフィルターです。モデルはSR640（2系統ローパス）、SR645（2系統ハイパス）、SR 650（ハイパス、ローパス）の3 種類があります。フィルターの周波数範囲は1 Hz～100 kHz、オクターブロールオフは115 dB、パスバンドリップル0.1 dB、ストップバンド減衰80 dB です。各チャンネルの入力はA,B 2系統あり、差動入力にも対応しています。
| フィルター周波数範囲 | 1 Hz～100 kHz（3桁分解能） | ||

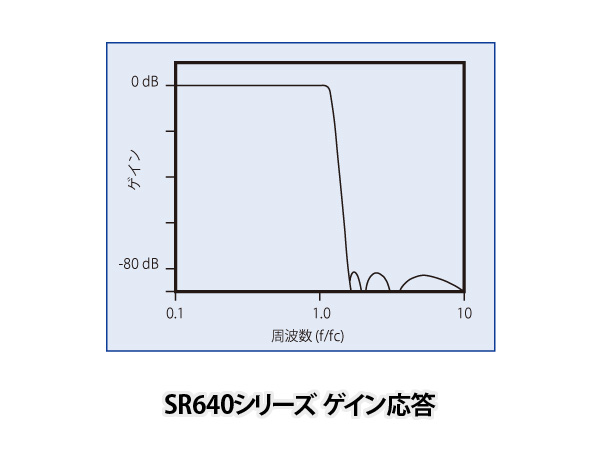

| 種類 | 8極-6零点楕円フィルター | ||
| オクターブロールオフ | 115 dB | ||
| パスバンドリップル | 0.1 dBpp（代表値） | ||
| ストップバンド減衰 | 80 dB（代表値） | ||
| 伝達関数（Biquad Cascade） | |||
| ステージ1 ステージ2 ステージ3 ステージ4 |
ωp 0.634752 ωp 0.805995 ωp 0.985073 ωp 1.076768 |
Q 0.543939 Q 0.950701 Q 2.095314 Q 7.375143 |
ωz N/A ωz 1.675935 ωz 1.935978 ωz 2.883197 |
| 入力 | |||
| インピーダンス | 1 MΩ/ 15 pF | ||
| 入力形式 | シングルエンド（A, B）または差動入力（A－B） | ||
| CMRR | ＞85 dB@100 Hz（入力ゲイン＞20 dB） | ||
| 入力結合 | ACまたはDC | ||
| 入力ノイズ | 6 nV/√Hz＠1 kHz（60 dB入力ゲイン） | ||
| ゲイン | 0, 10, 20, 30, 40, 50, 60 dB±0.2 dB | ||
| 最大入力 | 10 Vpp（過負荷）, 5 Vpp（歪みなし） | ||
| 出力 | |||
| インピーダンス | ＜1 Ω | ||
| フルスケール出力 | 10 Vpp into＞300 Ω | ||
| オプション01 | 10 Vpp into 50 Ω | ||
| DC オフセット | 0 Vに調整可 | ||
| ゲイン | 0, 10, 20 dB±0.2 dB | ||
| 高調波歪み | ＜－80 dB @100 Hz | ||
| 出力＜1Vpp） | ＜－50 dB @1 kHz | ||
| スプリアス成分 | ＜－80 dB | ||
| チャンネルクロストーク | ＜－11 0dB | ||

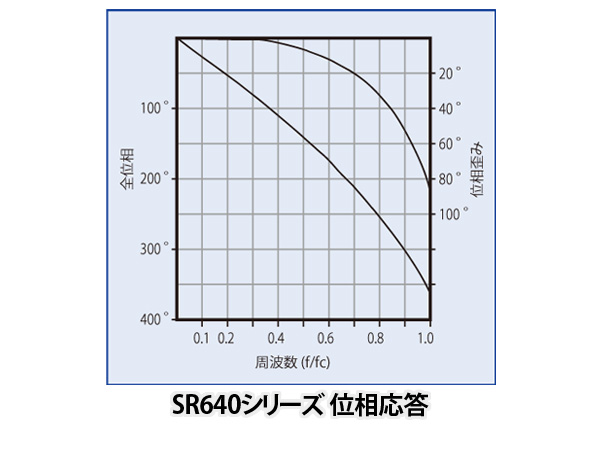

| 位相整合 | ±75°（DC～Fc*, 代表値） | ||
| その他 | |||
| 外部インターフェイス | GPIBおよびRS232 | ||
| 電源 | 45 W, 100 / 120/220 / 240 VAC, 50/60 Hz | ||
| 寸法（cm） | 39.9（W）×7.6（H）×35.6（Ｌ） | ||
| 重量（kg） | 5.4 kg | ||
*Fc: カットオフ周波数
