SR570型ローノイズ前置電流増幅器

DC～1MHzのファイパフォーマンス電流プリアンプ

メーカー名

Stanford Research Systems

お問い合わせNO.: SR15

製品のカタログや関連資料の
ダウンロードはこちら

カタログ・関連資料ダウンロード

WEBでのお問い合わせはこちら

お問い合わせ

お電話での
お問い合わせはこちら

お問い合わせNo.SR15を
お伝えください。

本社

03-3686-4711

受付時間：00:00〜00:00

大阪

06-6393-7411

受付時間：00:00〜00:00

製品概要製品仕様カタログ・関連資料

製品概要

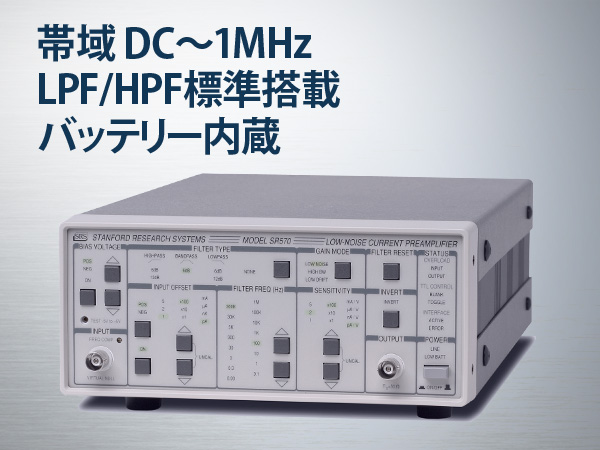

SR570型ローノイズ前置電流増幅器はハイパフォーマンス、低ノイズのカレントプリアンプです。本体にバッテリーを内蔵しており、ラインからの電源供給無しで動作させることが可能です。入力オフセット調整及び可変バイアス電圧設定が可能です。0.03 Hz～1 MHzローパス・ハイパスフィルターを備えており、組合わせてバンドパスフィルターとしての使用も可能です。また、外部からのTTL信号を入力することにより、トグルおよびブランキングが可能です。

特長

5 fA/√Hz入力ノイズ
周波数帯域 1MHz（最大）
ゲイン 1pA/V（最大）
可変バイアス電圧
入力オフセット可変
低ノイズ、高BW、低ドリフトモード
ハイパス/ローパス/バンドパスフィルター付
バッテリー駆動可
RS232インターフェイス付

用途

電流微小信号の電圧変換
低温測定
フォトマル、フォトダイオードの信号増幅

製品仕様

SR570型ローノイズ前置電流増幅器　仕様


入力
信号入力	バーチャルヌルまたはユーザー設定(±5 V)
入力オフセット	±1pA～±1mA 可変、 DC オフセット電流
最大入力	±5 mA
ノイズ	下表　参照
感度	1 pA/V～1 mA/V 1-2-5 シーケンス(バーニア調整可能 0.5%ステップ)

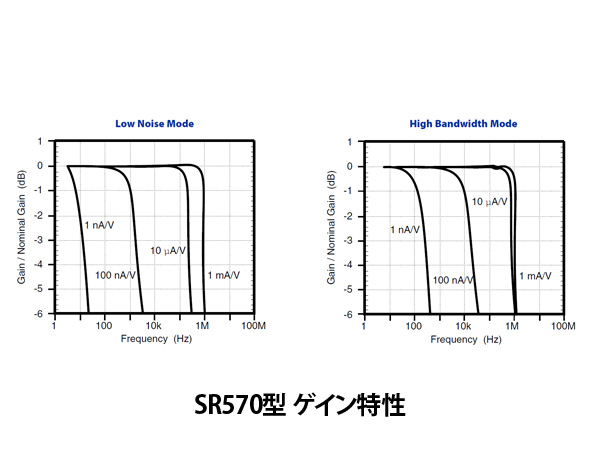

周波数応答	1 MHz(±0.5dB)

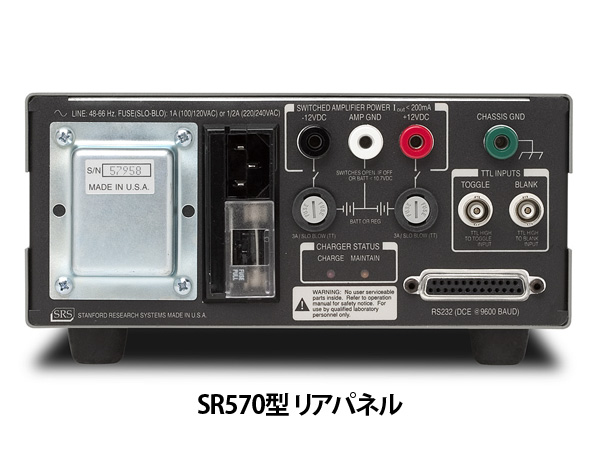

接地	アンプグラウンド：フロート　アンプグラウンド、シャーシグラウンド　端子付（リアパネル）入力グラウンドは±40Vまでフロート可能
フィルター
信号フィルター	ハイパスおよびローパスフィルタ 6 dB/oct rolloff 周波数設定 0.03 Hz～1 MHz (1-3-10シーケンス)
ゲイン配分	Low noise High bandwidth Low drift	ノイズ特性が最も良いフロントエンドへ配分周波数応答最適化のためフロントエンドゲインを調製高感度測定時のドリフト低減のためバイアス電流の少ないアンプを使用
フィルターリセット	フロントパネルの押すことにより長い時定数のフィルターをリセット可能
出力
ゲイン確度	±(0.5 % of output + 10 mV) @ 25°C
DCドリフト	下表　参照
最大出力	±5 V（高インピーダンス負荷接続時)
その他
外部ブランキング	TTL 入力時　ゲイン0
外部トグル	TTL 入力によりゲイン極性を反転
リアパネルバイアス入力	±12 VDC @ 200 mA
外部インターフェイス	RS-232, 9600 bps　受信のみ
消費電力	100/120/220/240 VAC, 6W (充電完了後）, 30W（充電中）
寸法	211×89×330(WHL ,mm)
重量	6.75 kg

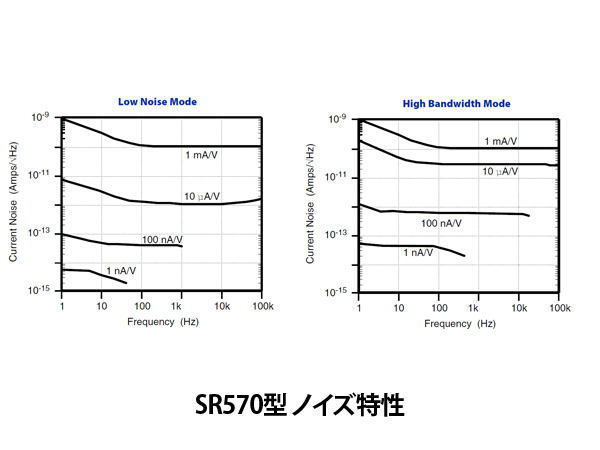

DCドリフトおよびノイズ


感度 (A/V)	周波数帯域幅 (-3 dB)		ノイズ/√Hz		温度係数(%input + offset)/°C	DC入力インピーダンス
ゲインモード	High BW	Low Noise	High BW	Low Noise	Low Drift (11～28 °C)	All Modes
10^-3	1.0 MHz	1.0 MHz	150 pA	150 pA	0.01 % + 20 nA	1 Ω
10^-4	1.0 MHz	500 kHz	100 pA	60 pA	0.01 % + 2 nA	1 Ω
10^-5	800 kHz	200 kHz	60 pA	2 pA	0.01 % + 200 pA	100 Ω
10^-6	200 kHz	20 kHz	2 pA	600 fA	0.01 % + 20 pA	100 Ω
10^-7	20 kHz	2 kHz	600 fA	100 fA	0.01 % + 2 pA	10 kΩ
10^-8	2 kHz	200 Hz	100 fA	60 fA	0.01 % + 400 fA	10 kΩ
10^-9	200 Hz	15 Hz	60 fA	10 fA	0.025 % + 40 fA	1 MΩ
10^-10	100 Hz	10 Hz	10 fA	5 fA	0.025 % + 20 fA	1 MΩ
10^-11	20 Hz	10 Hz	10 fA	5 fA	0.040 % + 20 fA	1 MΩ
10^-12	10 Hz	10 Hz	5 fA	5 fA	0.040 % + 20 fA	1 MΩ
