ローノイズ前置増幅器（ロックインアンプ用)　SR550シリーズ

低周波ロックインアンプ専用プリアンプ SR550 / SR552 / SR554 / SR555 / SR556型

メーカー名

Stanford Research Systems

お問い合わせNO.: SR13

製品のカタログや関連資料の
ダウンロードはこちら

カタログ・関連資料ダウンロード

WEBでのお問い合わせはこちら

お問い合わせ

お電話での
お問い合わせはこちら

お問い合わせNo.SR13を
お伝えください。

本社

03-3686-4711

受付時間：00:00〜00:00

大阪

06-6393-7411

受付時間：00:00〜00:00

製品概要製品仕様カタログ・関連資料

製品概要

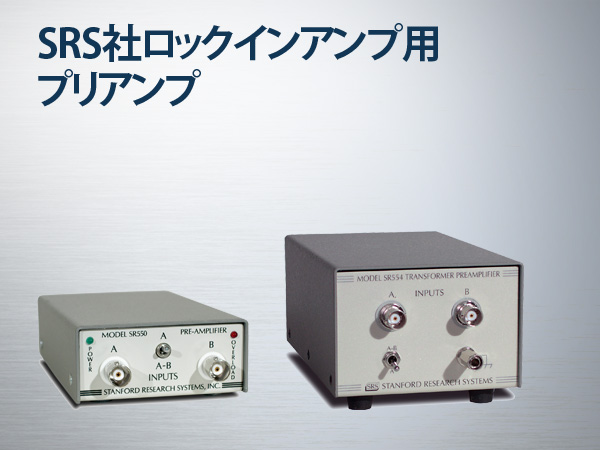

SR550シリーズはSRS社のロックインアンプ用に設計されたプリアンプです。電源はロックインアンプから専用のケーブルで接続し供給されます。ゲイン設定はロックインアンプから設定可能です。ロックインアンプ用の補助アンプとしてだけでなく単独のプリアンプとしても使用することが出来ます。ラインナップはSR550，SR552，SR554型は電圧プリアンプに加え電流アンプSR555，SR556型が新たに加わりました。

特長

フロントエンドノイズ　3.6 nV (SR550)1.4 nV (SR552)
FET入力　100 MΩ入力インピーダンス (SR550)
バイポーラ入力　100 kΩ入力インピーダンス (SR552)
ゲイン　1, 2, 5, 10 (SR550)10, 20, 50,100 (SR552)
シングルエンド，差動入出力 ( SR550, SR552, SR554)
固定ゲイン 107 V/A ( SR556) 109 V/A (SR556)
バイアス電圧入力 (SR555, SR556)
SRS社製ロックインアンプから駆動可能

用途

ロックインアンプ用の補助プリアンプ

製品仕様

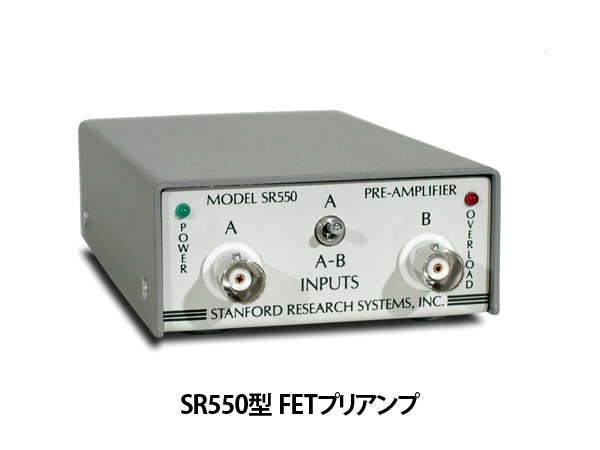

SR550型ロックインアンフﾟ用FETプリアンプ


入力インピーダンス	100MΩ+25pF
入力	シングルエンドまたは差動入力
最大入力	250mVrms(OVLD点灯電圧）破壊値:100VDC,10VAC
ノイズ(代表値)	3.6nV/√Hz@1kHz 4.0nV/√Hz@100Hz 13nV/√Hz@10Hz
入力結合	AC(0.016Hz)
コモンモード除去比	90dB@100Hz,1V入力
ゲイン	1, 2, 5, 10(ロックインアンプより自動設定)
フルスケール入力	10nV～200mV
ゲイン確度	2%(2Hz～100kHz)
ゲイン安定度	100ppm/℃
出力	A(信号出力,600Ω, シングルエンド) B(シールド接地)
最大出力	7Vpp
電源	SRS社製ロックインアンプより供給(±20VDC, +5VDC)
寸法	76×33×130 (mm, WHL)
重量	0.45kg

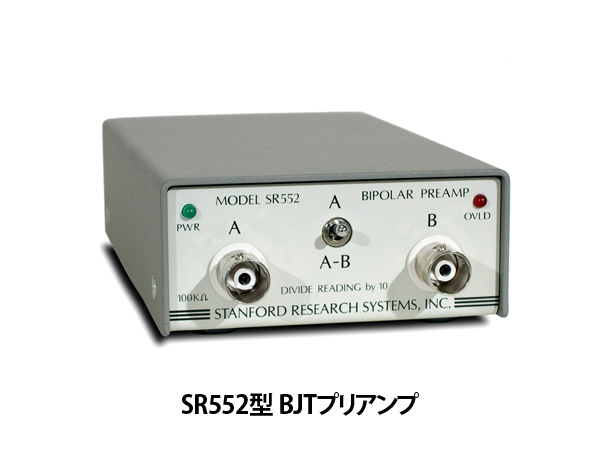

SR552型ロックインアンプ用Bipolarプリアンプ


入力インピーダンス	100kΩ+25pF
入力	シングルエンドまたは差動入力
最大入力	70mVrms(OVLD点灯電圧）破壊値:50VDC,20VAC
ノイズ(代表値)	1.4nV/√Hz @1kHz 1.6nV/√Hz @100Hz 2.5nV/√Hz @10Hz
入力結合	AC(0.016Hz)
コモンモード除去比(1V入力)	100dB @100Hz
ゲイン	10, 20, 50, 100(ロックインアンプより自動設定)
フルスケール入力	10nV～200mV
ゲイン確度	2%(2Hz～100kHz)
ゲイン安定度	200ppm/℃
出力	A(信号出力,600Ω,シングルエンド) B(シールド接地)
最大出力	10Vpp
電源	SRS社製ロックインアンプより供給(±20VDC,+5VDC)
寸法	76×33×130 (mm, WHL)
重量	0.45kg

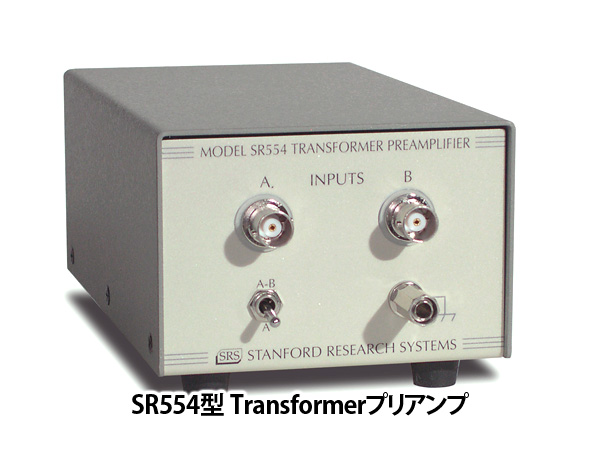

SR554型ロックインアンプ用Transformerプリアンプ


入力	シングルエンドまたは差動入力
ノイズ	0.1nV/√Hz
ソースインピーダンス	0.05Ω～1kΩ(推奨値)
コモンモード除去比	>120dB (<1kHz)
コモンモードレンジ	Primary can float～±100VDC
ゲイン	100×(トランスフォーマーのみ) 500×(トランスフォーマーおよびバッファ)
周波数帯域	0.1Hz～40kHz
アイソレーション	>40dB, DC～500MHz
出力	シングルエンドまたは差動入力
最大出力	100Vpp(トランスフォーマーのみ) 20Vppトランスフォーマーおよびバッファ)
出力インピーダンス	>5kΩ(トランスフォーマーのみ) <1Ω(トランスフォーマーおよびバッファ)
寸法	95×76×190 (mm, WHL)
重量	1.8kg
電源	SRS社製ロックインアンプより供給(±20VDC)

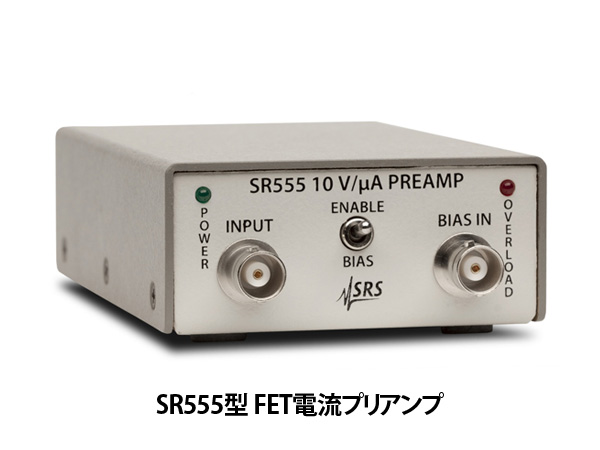

SR555型ロックインアンプ用FET電流プリアンプ


ゲイン	10⁷ V/A
周波数帯域	120kHz(-3dB)
入力ノイズ(代表値)	42fA/√Hz @1kHz
電流入力	インピーダンスバイアス電流	50Ω <3pA
DCバイアス入力	レンジセットリング時間インピーダンス	±5VDC <150ms 1MΩ
ゲイン確度	0.01
ゲイン安定度	±50ppm/℃
出力	20Vpp (最大) 平衡　差動出力 10mA (最大), 50Ω
電源	SRS社製ロックインアンプより供給
寸法	76×33×130 (mm, WHL)
重量	0.25 kg

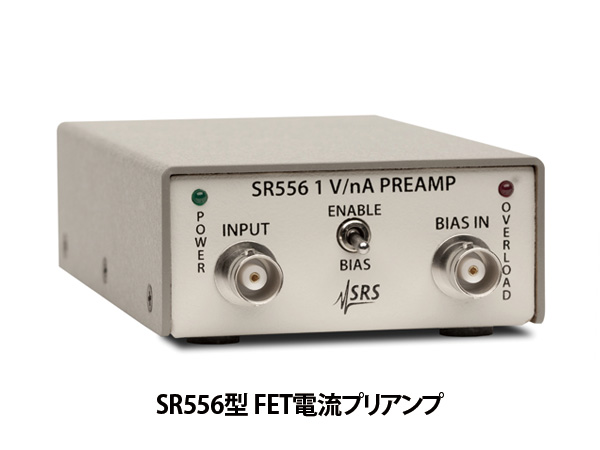

SR556型ロックインアンプ用FET電流プリアンプ


ゲイン	10⁹ V/A
周波数帯域	3kHz(-3dB)
入力ノイズ(代表値)	5fA/√Hz @1kHz
電流入力	インピーダンスバイアス電流	50Ω <3pA
DCバイアス入力	レンジセットリング時間インピーダンス	±5VDC <250ms 1MΩ
ゲイン確度	0.01
ゲイン安定度	±50ppm/℃
出力	20Vpp (最大) 平衡　差動出力 10mA (最大), 50Ω
電源	SRS社製ロックインアンプより供給
寸法	76×33×130 (mm, WHL)
重量	0.25 kg
