25kHz～200MHz 高周波・広帯域ロックインアンプ
メーカー名
Stanford Research Systems
製品のカタログや関連資料の
ダウンロードはこちら
カタログ・関連資料ダウンロード
WEBでのお問い合わせはこちら
お問い合わせ
お問い合わせNo.SR12を
お伝えください。
本社
受付時間：00:00〜00:00
大阪
受付時間：00:00〜00:00

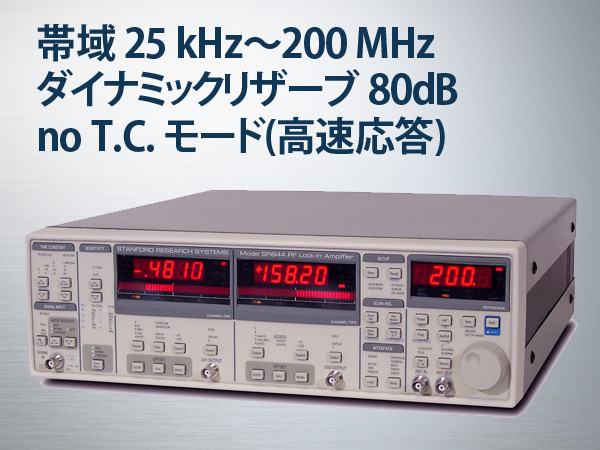

SR844型RFロックインアンプは25kHz～200MHzまでの広い周波数レンジに対応したRFデジタルロックインアンプです。SRS社の優れたDSP技術を継承し、高いS/N比で高周波帯域の信号を測定することが出来ます。
| 電圧入力 | シングルエンド | |
| 入力インピーダンス | 50Ωまたは1MΩ＋30pF | |
| 破壊値 | ±5V（AC＋DC） | |
| 周波数帯域 | 25kHz～200MHz | |
| 感度 | <1MHz100nVrms～1Vrmsフルスケール <50MHz1μVrms～1Vrmsフルスケール <200MHz10μVrms～1Vrmsフルスケール |
|
| ゲイン確度 | <50MHz±0.25dB <200MHz±0.50dB |
|
| ゲイン安定性 | 0.2%/℃ | |
| 入力ノイズ | 50Ω | 100kHz<f<100MHz 2nV/√Hztyp.,4nV/√Hzmax 25kHz<f<200MHz<5nV/√Hztyp.,<8nV/√Hzmax |
| 1MΩ | 25kHz<f<200MHz<5nV/√Hztyp.,<8nV/√Hzmax | |
| ダイナミックリザーブ | 80dB（最大） | |
| 外部参照入力 | 25kHz～200MHz |
| 入力インピーダンス | 50Ωまたは10kΩ＋40pF |
| レベル | 0.7Vppパルスまたは0dBmサイン波 |
| パルス幅 | 2ns以上 |
| しきい値設定 | 自動 |
| 内部発振器 | 25kHz～200MHz |
| 周波数分解能 | 3桁 |
| 周波数確度 | ±0.1（3桁目） |
| 高調波検出 | 2F（50kHz～200MHz） |
| 位相分解能 | 0.02° |
| 絶対位相誤差 | <50MHz<2.5° <100MHz<5.0° <200MHz<10.0° |
| 位相ドリフト | <50MHz<0.1°/℃ <100MHz<0.25°/℃ <200MHz<0.5°/℃ |
| 安定性 | デジタル出力およびディスプレイドリフトなしアナログ出力<5ppm/℃ | |
| 時定数 | 100μs～30ks（6,12,18,24dB/octrolloff） | |
| noT.C.モード | 更新レート10～20μs | |
| 高調波除去 （加算高調波） （その他、差高調波） |
-9.5dBc@3×Ref, -14dBc@5×Ref（20Log 1/n dBc, n：3,5,7,9…） <－40dBc |
|
| タイプ | 4.5桁40セグメントバーグラフ付 | |
| 表示 | CH1 | X,R［V］,R［dBm］,Xnoise,AuxIn1 |
| CH2 | Y,θ,Ynoise［V］,Ynoise［dBm］,AuxIn2 | |
| Ref | 周波数、位相、オフセット、AuxOut等 | |
| 拡張 | ×10,×100表示および出力 | |
| CH1,2出力 | ±10V出力フルスケール | |
| Aux入力 | 2系統,±10V,1/3mV分解能差動1MΩ | |
| Aux出力 | 2系統,±10V,1mV分解能データバッファ2×16,000ポイント,記録レート512Hzmax | |
| インターフェイス | GPIB,RS232インターフェイス標準装備 |
