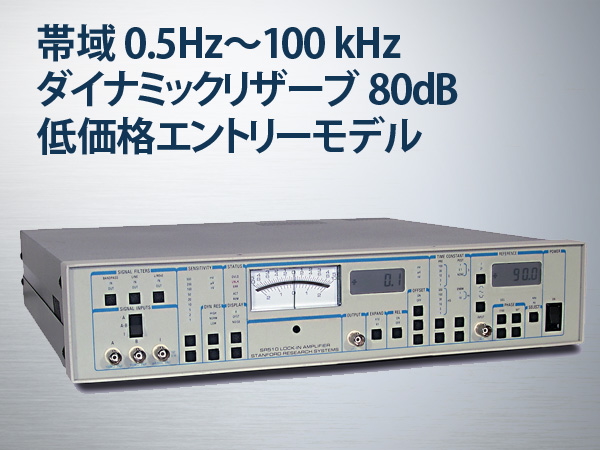

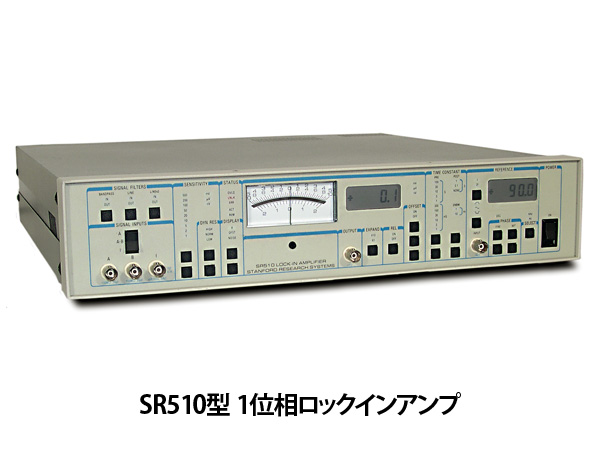

SR510型（1位相）ロックインアンプは低価格・高性能なアナログタイプのロックインアンプです。雑音に埋もれた微小信号を効率よく高いS/N比で計測することが可能です。SR510は低ノイズの電圧入力（差動入力可）および電流入力、バンドパス及びラインノッチフィルタ、2ステージの時定数（ローパスフィルタ）が最大80 dBのダイナミックリザーブを実現します。
| 信号チャンネル | ||
| 入力 | 電圧 電流 |
シングルエンドまたは差動入力 106 V/A |
| 入力インピーダンス | 電圧 電流 |
100 MΩ＋25 pF 1kΩ to Virtual Ground |
| 感度（フルスケール） | 電圧 電流 |
100 nV（拡張時10nV）～ 500 mV 100 fA ～ 0.5μA |
| 最大入力 | 電圧 電流 |
100VDC，10VAC，ダメージしきい値 2 VAC pp saturation |
| ノイズ | 4 nV/√Hz @1kHz | |
| ゲイン確度 | 1%（2 Hz ～ 100 kHz） | |
| ゲイン安定性 | 200ppm/℃ | |
| 信号フィルター | 60Hz ノッチフィルタ－50dB （Q＝10, 45 ～ 65 Hz 調整可） 120Hz ノッチフィルタ－50dB （Q＝10, 100 ～ 130 Hz 調整可） トラッキングバンドパスフィルターは参照周波数の1%以内に設定(Q=5) |
|
| ダイナミックリザーブ | Low Norm High |
20 dB，安定性：5 ppm/℃ 感度：1μV ～ 500 mV 40 dB，安定性：50 ppm/℃ 感度：100nV ～ 50 mV 60 dB，安定性：500 ppm/℃ 感度：100nV ～ 5 mV バンドパスフィルター使用時 ＋20 dB |
| 参照信号 | ||
| 周波数範囲 | 0.5 Hz ～ 100 kHz | |
| 入力インピーダンス | 1 MΩ AC結合 | |
| トリガー | Sin 100 mV 最小 1 Vrms（nominal Pulse ±1 V，最小パルス幅 1 μs） |
|
| モード | 基本波（1F），第二高調波（2F） | |
| 収集時間 | 25 sec @1Hz， 6 sec @10 Hz， 2 sec @10 kHz | |
| スルーレート | 1 decade/10sec @1 kHz | |
| 位相制御 | 90 °シフトまたはFineシフト （0.025°ステップ） | |
| 位相ノイズ | 0.01°rms @1 kHz，（時定数100 ms, 12 dB/octave） | |
| 位相ドリフト | 0.1°/ ℃ | |
| 位相エラー | 1 °未満 | |
| 安定性 | Low 5 ppm/℃ Norm 50 ppm/℃ High 500 ppm/℃ |
|
| 時定数 | Pre 1 ms ～ 100 s, Post 1s, 0.1s, none | |
| オフセット | 1×フルスケール（拡張時 10×） | |
| 高調波除去 | －55 dB（バンドパスフィルター使用時） | |

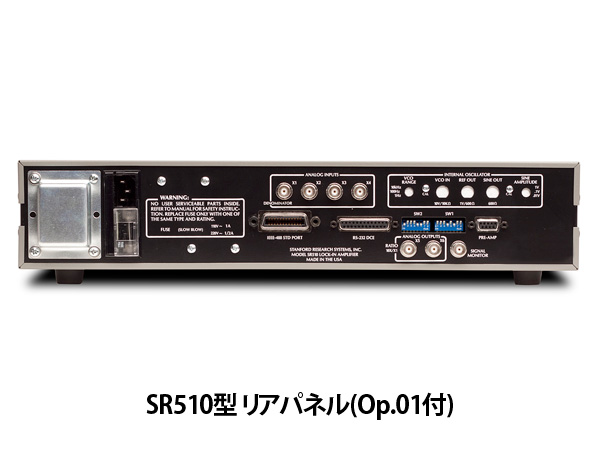

| 出力およびインターフェイス | Ch.1 出力 |
X（Rcosθ），X off set，X noise，X5 |
| 出力BNC | ±10 V（フルスケール） | |
| X 出力* | ±10 V（フルスケール）出力インピーダンス 1 Ω未満 | |
| RS232 | Baud rate 300 ～ 19.2 k | |
| A/D | 4 BNC入力 13 bit（±10.24 V） | |
| D/A | 2 BNC出力 13 bit（±10.24 V） | |
| 内部発振器 | ||
| レンジ | 1 Hz ～ 100 kHz，1 %確度 | |
| 安定性 | 150 ppm/℃ | |
| 歪み | 2%THD | |
| 振幅 | 1% 確度 500 ppm/℃，10 mV，100 mV，1 Vrms | |
| オプション | ||
| O510-01 | GPIBインターフェイス | |
| O510-02 | 内部発振器 | |
