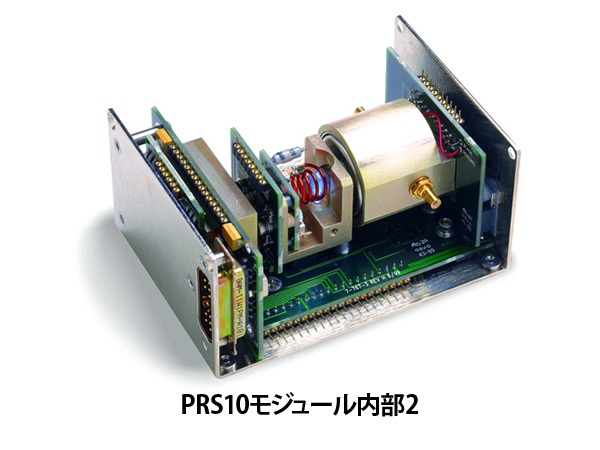

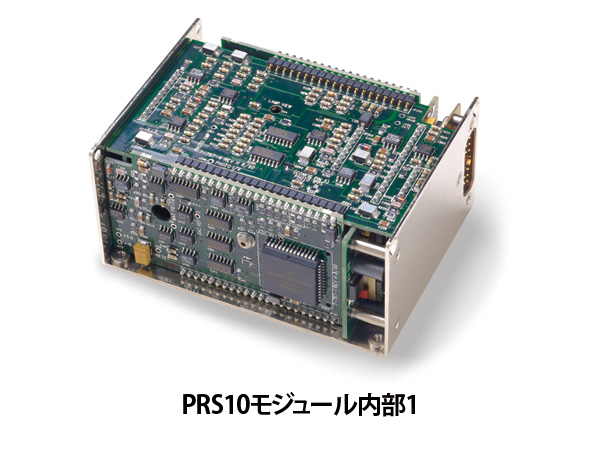

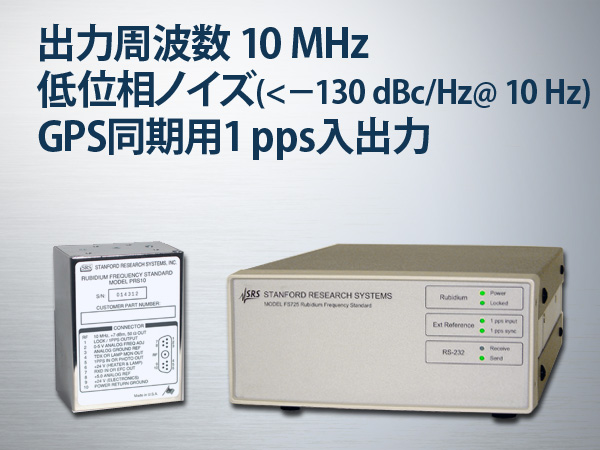

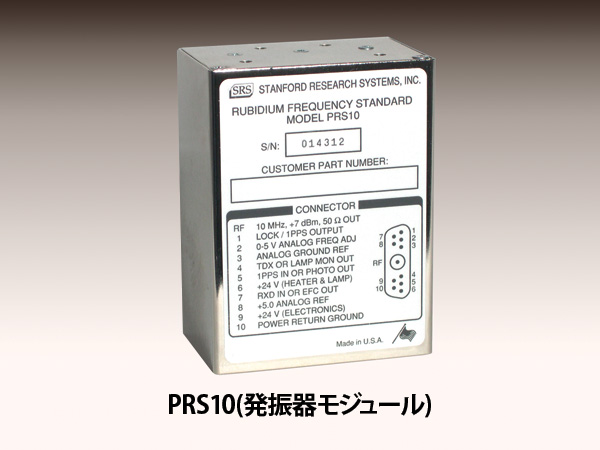

PRS10型ルビジウム周波数標準器は極めて位相ノイズが小さい10 MHzの周波数標準器モジュールです。通信用機器、放送機器、各種計測器用の基準信号源として最適です。GPS 同期用の1 pps 入出力を搭載しています。本製品は組込み用モジュールタイプのPRS10 型、SIM モジュール化したSIM940型、PRS10に電源、入出力ポートなどを追加した据置タイプのFS725 型があります。
| 出力周波数 | 10 MHz サイン波 |
| 振幅 | 0.5 Vrms±10 % |
| 位相ノイズ（SSB）（dBc/Hz） | <-130（10 Hz） <-140（100 Hz） |
| スプリアス（dBc） | <-130（100 kHz BW） |
| 高調波歪み（dBc） | <-25 |
| リターンロス（dB） | >25@10 MHz |
| 出荷時の確度 | ±5×10-11 |
| エージング30日後 | <5×10-11（monthly） <5×10-10（yearly） |
| 短時間安定性（アラン分散） | <2×10-11（1 s） <1×10-11（10 s） <2×10-12（100 s） |
| Holdover性能 | 72h Stratum 1レベル |
| 周波数retrace | ±5×10-11（72 h停止後72 h動作） |
| 安定性 | <5×10-12 |
| トリムレンジ | ±2×10-9（0～5VDC） ±1 ppm（via RS232） |
| ウォームアップ時間（分） | <6 （位相ロックまで） <7 （1×10-9） |
| 電圧感度 | <2×10-11（1 VDC） |

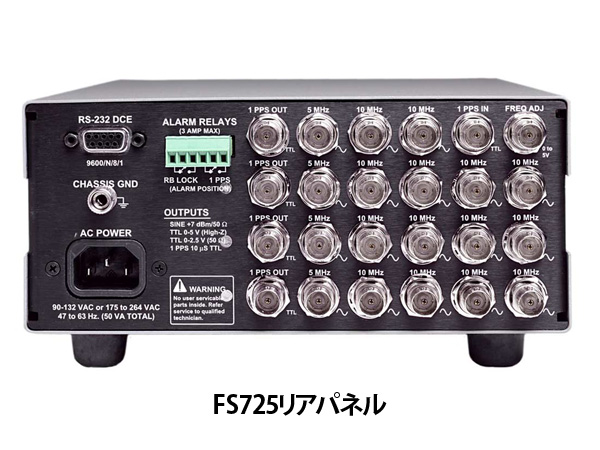

| 出力周波数 | 10 MHz, 5 MHzサイン波、1 ppsパルス |
| 振幅 | 0.5 Vrms±10 % （10 MHz, 5 MHz出力） |
| 1pps出力振幅 | 2.5 Vrms（50 Ω負荷接続時） |
| Power | 電源オンで点灯 |
| Locked | 位相ロック後に点灯 |
| 1pps input | 1 ppsパルスが入力される毎に点灯 |
| 1pps sync. | 1 pps出力が±1 μs以内に1 pps入力と同期したときに点灯 |
| Receive | RS232から受信した時に点滅 |
| Send | RS232から送信した時に点滅 |
