特注システム｜簡易蛍光スペクトル/寿命測定システム
低価格で蛍光スペクトル＆燐光寿命測定が可能
プローブでのポータブル測定にも対応いたします
当社オリジナルの簡易蛍光測定システムは、LED光源と小型分光器（蛍光スペクトル測定）と高電子増倍管＋オシロスコープ（寿命測定）を組合せた、卓上型システムです。
続きを読む
プローブを使用したスポット測定や、自動ステージを組合せたマッピング測定など、ご要望に応じて最適なシステムを幅広くご提案致します。励起LED波長や特注ソフトウェアなど、お客様のご要望に合わせてご提案可能です。
特注システム納入実績例
例1 : Y分岐ファイバーを用いた構成(蛍光スペクトル測定)

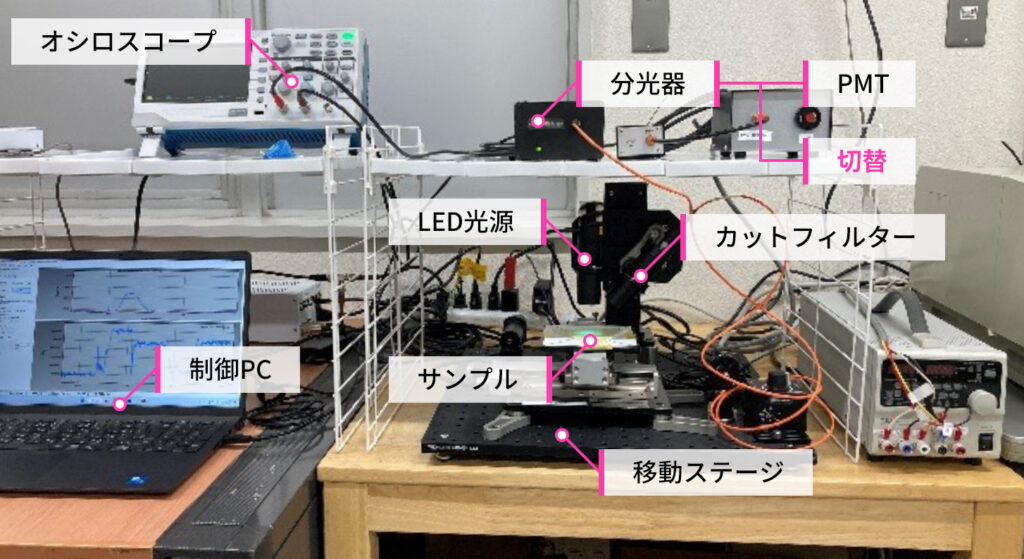

例2 : 小型分光器(蛍光スペクトル測定) ＆ 光電子増倍管＋オシロスコープ(燐光寿命測定構成)
御見積 依頼フォーム、デモ対応モデルについて
御見積 依頼フォーム
お客様情報や御見積ご依頼内容など、必要事項をご記入の上、
PDFを保存、メールまたはFAXにて送信してください。
・メールアドレス：tiiweb@tokyoinst.co.jp
・FAX番号：03-3686-4711
デモに関してのご案内
デモ機をご予約のお客様は、以下よりお問合せください。

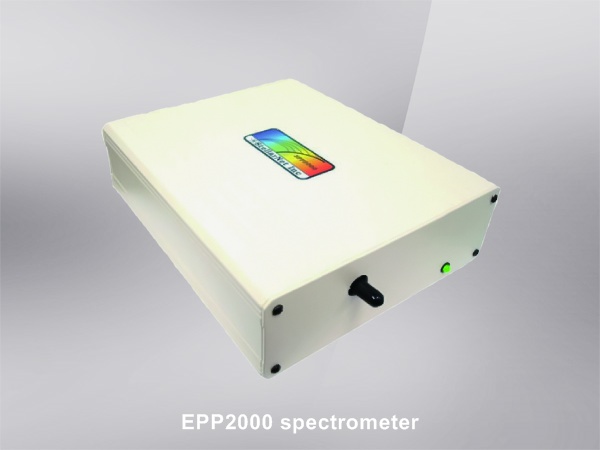

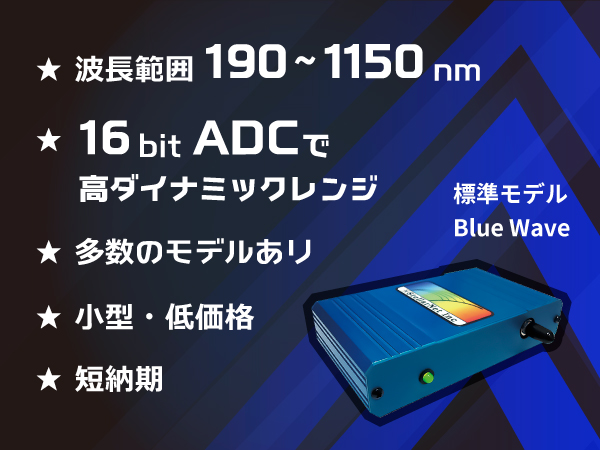

ファイバーマルチチャンネル小型分光器概要
本製品は、UV～VIS～NIR域のスペクトル測定が簡単に行えるポータブルな小型分光器です。
廉価版のGreenWave仕様を除き、全てのモデルが S/N比 1000：1 で、全測定波長域にわたり質の良いスペクトルが得られます。光源、ファイバー、測定治具など、アクセサリーも豊富に取り揃えており、発光測定、透過吸収測定、反射測定、光源（色度・照度）測定、ラマン測定、UVモニター、LED測定、薄膜測定、プラズマモニター、波長可変レーザーモニターなど、多彩な用途に対応いたします。
業界初の収差補正凹面グレーティング採用の「Black-Cometモデル」や、廉価かつ高感度測定が可能な「SILVER-NOVAモデル」など豊富なラインナップを取り揃えております。基本ソフトウェアやアプリケーションソフトウェアは全て無料で付属されます。また、DLLドライバー、MS-Excel用VBA、VC、Delphie、LabVIEW用サンプルプログラムなども無償でダウンロードして頂けます。ご要望により、分光器縦軸強度補正（オプション）や、Wi-Fi通信（オプション）にも対応可能です。
東京インスツルメンツ自社製の特注ソフトウェア
「TII Spectrometry」に対応
現在、Raspberry Pi 5を含むクロスプラットフォームに対応した、東京インスツルメンツ自社製の特注ソフトウェア「TII Spectrometry」を無料配布中です。
マルチプラットフォーム、マルチデバイス対応で複数メーカの分光器の同時制御と、構成ファイルの読込みおよび保存が可能です。また、多言語対応で使いやすく、タイムラプス分析や高速バースト取得を実現しました。
本ソフトウェアのご利用を希望の際は、以下よりお気軽にお問い合わせください。
特長
- 複数メーカーの分光器を同時制御
- マルチプラットフォーム対応
┗ 対応OS : Windows / macOS / Linux（デスクトップ） / Raspberry Pi - 多言語対応（日本語、英語）
- データ保存（.csvおよび.hdf5ファイル形式、往復対応）
- 放射測定（光源評価）、測色、計量化学
- 機械学習回帰/分類
- タイムラプス
- NLIR対応
- 高速バースト取得
- 複数メーカー、分光計の構成ファイルの読込み・保存
マニュアル : TII Spectrometry
ソフトウェアのご利用方法や対応製品、インストール（サポートされているデバイスと環境など）についての詳細は、コチラのマニュアルからご確認いただけます。
豊富な分光器ラインナップ(用途に合わせて選択)
- 高機能標準搭載仕様：SILVER-NOVA

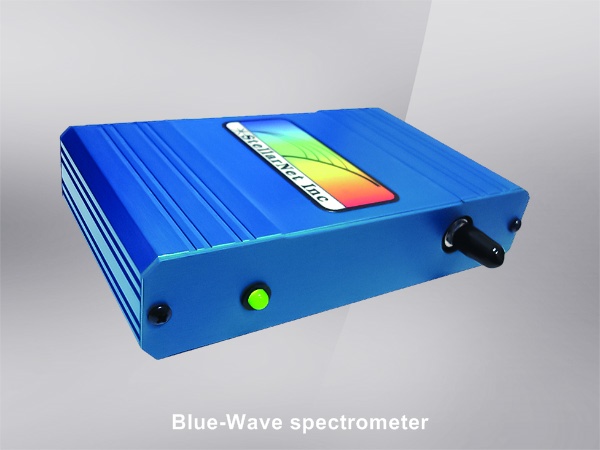

- スタンダード仕様：Blue-Wave

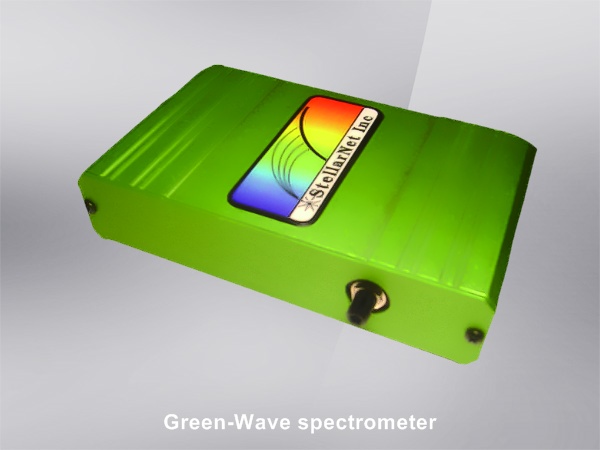

- 廉価仕様：Green-Wave

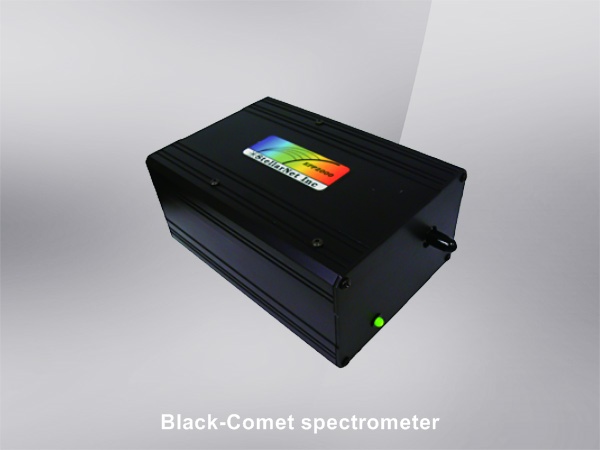

- 収差補正凹面グレーティング仕様：
Black-Comet - 高分解仕様：HR
- 超高分解能仕様：HR-X

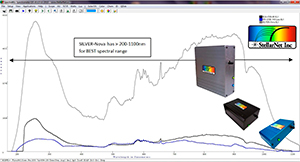

ワイドレンジ３機種（SILVER-Nova・BLACKComet-SR・BlueWave-UVNb）の
参考感度比較データ
豊富なオプションアクセサリ
- 光源：ハロゲン光源、重水素ランプ光源、LED光源、波長校正ランプなど
- ファイバー：単芯、Y分岐、多分岐、反射プローブ、液浸プローブなど
- アタッチメント：コリメーターレンズ、SMAカプラー、拡散板、Cマウント変換など
- 測定冶具：キュベットホルダー、反射測定治具、透過測定治具、小型積分球、基準反射板など
※ 詳細はお問い合わせください。
豊富な分光器ラインナップ(用途に合わせて選択)
・サイズ 170×210×60 mm
・コストパフォーマンスに優れたワイドレンジモデル 190～1110nm
・S/N比 1000:1
・高感度Dualブレーズグレーティング搭載
・Dレンズ
・UV感度向上コーティング
・TEC冷却標準搭載により高感度実現(-extremeTECはTEC冷却×2段)
・高分解能：1nm@25µmスリット時
・ラインナップ 全2種類
・コンパクトサイズ 83×134×31mm
・USBバスパワー、S/N比1000：1
・ラインナップ 全15種類
・コンパクトサイズ 83×134×31mm
・S/N比 400：1
（ダイナミックレンジをあまり必要としない用途向き）
・ラインナップ 全9種類
・サイズ 100×150×69mm
・高スループットF/2光学系、S/N比1000：1
・TEC冷却付あり
・凹面グレーティンで全域低収差＆低迷光測定
・ラインナップ 全6種類
・サイズ 170×210×60mm
・高分解能（グレーティング刻線数最大2400G/mm）
・S/N比1000：1
・ラインナップ 全14種類
・サイズ 230×270×60mm
・0.05nm～@7µmスリットの超高分解能
・低コストで超高分解能モデルを導入可能
・波長レンジカスタム可能（要相談）
・S/N比1000：1
・ラインナップ 全13種類
主な用途、アプリケーション
- 透過、吸収測定
- 反射測定（正反射、45度照射他）
- 発光、蛍光測定
- 光源測定（色度、照度）
- 濃度測定
- スペクトルラジオメトリ
- スペクトルカラリメトリ
- ラマン分光測定
- LIBS
- UVモニター（UVA/B/C）
- プラズマモニター
- 波長可変レーザーモニター
- 時間変化測定
- 多チャンネル同時検出 など
システム構成例

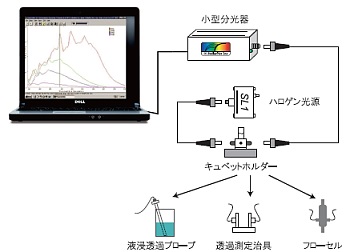

透過測定
- 白色光源を照射したリファレンススペクトルを基に、透過・吸収測定を行います。
- キュベットホルダー、液浸透過 プローブ、透過測定治具など、お選び頂けます。
- 測定波長に合わせて光源も選択できます。

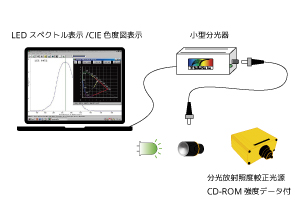

簡易LED測定システム
- ファイバー先端に積分球または、拡散板を接続し、システム全体を分光放照度較正して使用します。
- 簡易操作にて、LEDスペクトル表示、CIE色度図表示が行えます。
- 分光放射照度較正方法（NIST準拠方式）
- ① 分光放射照度較正ランプを購入（VIS～NIR域強度データ付ハロゲンランプ、定期的な較正作業可能）
- ② 分光放射照度較正オプション（メーカー作成の強度データを標準ソフトで読込みその他の分光放射照度測定も、このセットアップで測定します。

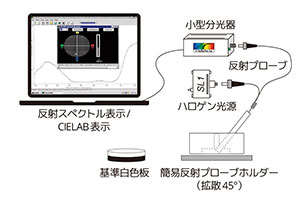

CIELAB測定
- 反射プローブにハロゲン光源を接続し、反射プローブを45°拡散光測定配置に固定します。
- 基準白色板との相対反射率を比較して、CIELABの色測定を行います。（L*明度、a*、b*、DeltaE*、XYZ、xy、chroma、hue）
- 基準白色板は、低価格簡易仕様のRS50（ハロン）の他、個別反射率データ付の高性能タイプもご提案可能です。
反射測定
- 反射プローブに光源を接続し、基準白色板との相対反射測定を行います。
- 測定波長域の違う２台の分光器（CCD、InGaAs）を用いて、広波長域測定を行うことも可能です。
- 照射・測定角度によって、各種測定治具をお選び下さい。（正反射成分測定、45°照射90°反射成分測定、45°照射 拡散反射成分測定、反射測定用小型積分球など）
- 特注も対応可能です。
LED励起簡易蛍光測定（液体サンプル用）
- 液体サンプルにLED光源を照射し、蛍光測定を行います。（標準波長簡易280～900 nm）
- 光量を出来るだけ稼ぐ為に、Y分岐光ファイバーと、明るい光学系のBLACKComet-TEC小型分光器（冷却タイプ）を推奨します。
- 素子を差し替えて使用する簡易LED光源（標準素子：470 / 502 / 590 / 660 nm / white、オプション素子：295 / 345 / 365 / 385 / 390 nm）などご紹介可能です。

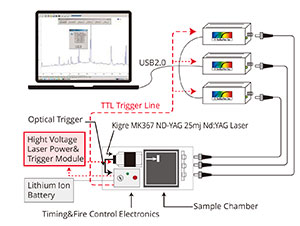

ポータブルLIBS（レーザー誘起プラズマ分光解析装置）
- 小型キャリングケースに収納できるバッテリー駆動のポータブルLIBS装置です。
- パルスYAGレーザー（波長1064 nm、25 mJ）、スイッチ・簡易トリガー回路、サンプルチャンバー、分岐光ファイバー、小型分光器、専用ソフトウェアから構成されております。前処理不要で多元素・多成分分析（定性分析）が可能です。
- 測定波長範囲190～1000 nmで、分解能・測定範囲によって数台の分光器で測定します。（SRスタンダードタイプ：200 nm範囲＠１台、 HR高分解能タイプ：100 nm範囲＠１台）
