製品概要
フェムト秒SFG（和周波発⽣）システムでは、広帯域の中⾚外（mid-IR）パルスと狭帯域の可視光（VIS）パルスを組み合わせることで、広範囲にわたるSFGスペクトルの取得が可能です。
⾼感度CCDカメラにより、スペクトルは短時間かつ⾼感度で測定できます。また、フェムト秒パルスのもつ⾼いピーク強度により、低パルスエネルギーでも効率的な和周波の発生が可能です。これにより、試料へのダメージを最⼩限に抑えつつ、⾼精度な分光解析を実現します。
特長
- 表面・界面の分子振動を解析（構造・配向）
- 各種界面の測定
固体-気体、固体-液体
液体-気体、液体-液体界面 - 非破壊、非接触測定
- 高感度検出：サブモノレイヤの計測
- 埋没界面を含む多様な界面、表面を計測可能
用途
- 接着・接合界面を計測分析
- 電極・触媒表面の界面反応
- 表面・界面の構造解析
- 大気中においての表面化学反応、表面ダイナミクス
- 電気化学、エピタキシャル成長などの研究
オプション
- 位相敏感測定モジュール
- ⾼分解能（3 cm-1）オプション

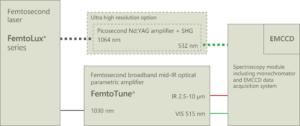

フェムト秒SFG分光システム構成図
フェムト秒SFG概略図
FemtoLux
フェムト秒SFGは信頼性の⾼い産業⽤レーザーであるFemtoLuxをベースに構成されています。FemtoLuxは⾰新的な完全空冷冷却を採⽤したメンテナンスフリー設計となっています。⾼分解能オプションでは532 nmのピコ秒レーザーと同期し、安定かつ⾼精度な測定が⾏えます。
FemtoTune
FemtoTuneは新たに開発されたフェムト秒OPA/DFGで50 fsの中⾚外光を発⽣させる事が可能です。時間同期しモーター制御によりわずか数秒で全波⻑域をスキャンする事が可能です。また中⼼波⻑を連続的にシフトさせる事で、より平滑で正確に規格化されたSFGスペクトルを取得する事が可能です。
フェムト秒SFG 測定例
ピコ秒SFGとフェムト秒SFGの⽐較
| ナローバンドピコ秒SFG | ブロードバンドフェムト秒SFG |
|---|---|
| ナローバンド中赤外励起 1つのバンドのみが励起され、結合状態を分離可能 |
広帯域振動スペクトルを同時に励起・記録、分離可能 |
| 高い中赤外パルスエネルギー 空気中のIR吸収の影響が少ない |
低パルスエネルギーでも高い中赤外強度 生体試料や水を含む試料に適する |
| 参照スペクトルは不要 各スペクトル点でIRエネルギーを測定 |
赤外と可視チャネルが光学的に結合 システムの構成が簡素化され、安定性が向上 |
