高性能レーザーラインチューナブルフィルター

低迷光、優れた波長純度のSC光源、レーザー光源用可変フィルター

メーカー名

Photon etc

お問い合わせNO.: PH04

製品のカタログや関連資料の
ダウンロードはこちら

カタログ・関連資料ダウンロード

WEBでのお問い合わせはこちら

お問い合わせ

お電話での
お問い合わせはこちら

お問い合わせNo.PH04を
お伝えください。

本社

03-3686-4711

受付時間：00:00〜00:00

大阪

06-6393-7411

受付時間：00:00〜00:00

製品概要製品仕様カタログ・関連資料

高性能レーザーラインチューナブルフィルター概要

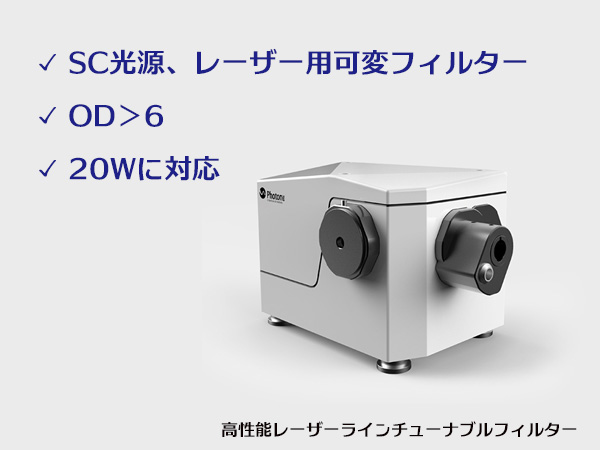

Photon etc社のLLTF CONTRAST™ は、体積型透過グレーティング（Volume Bragg Grating,VBG)を用いた狭帯域波長可変バンドパスフィルターです。高ダメージ閾値で、スーパーコンティニューム光源の波長選択や、Ti:サファイアレーザーのASE光除去に最適です。

特長

バンド幅　0.15～5nm可変
透過波長範囲　400nm～2.3μm
ピーク透過率　約60％
低迷光
優れた波長純度

優れた波長純度

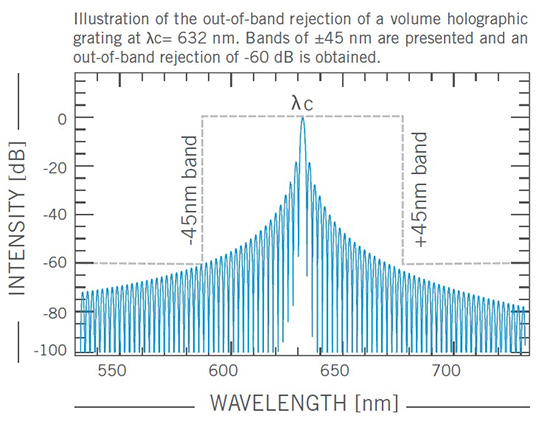

c= 632 nmにおける体積ホログラフィックグレーティングの帯域外除去特性を示す図。45nmのバンドが示されており，－60dBの帯域外除去率が得られている。

Movie

アクセサリ

・ファイバーアダプタ（入力用/出力用）

ファイバーからLLTFに光を入射、またはLLTFからファイバーに光を出力させるためのアダプタです。XYZ軸調整機構により微調整が行えます。

・調整キット

ファイバーを用いずにレーザー光をLLTFに入射させる際に、すばやく簡単に軸合わせを行うためのツールです。2つのアイリスによりレーザーの入射角度や軸を正確に決定します。アイリスはポストごと脱着可能です。

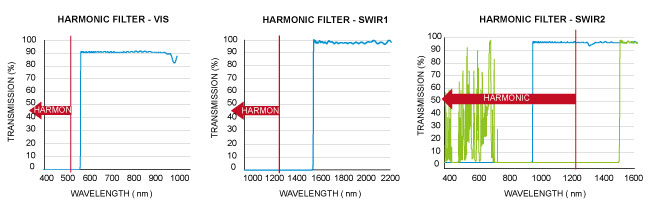

・ハーモニックフィルタ

LLTF内の2次光をカットするためのフィルタです。
例として、LLTFから800～1000nmの領域の光を出力する際に、400～500nmの2次光成分をハーモニックフィルタを用いてカットします。

VIS用　400～500nm
SWIR用　500～850nm and/or 850～1250nm
EXT-IV用　400～500nm and/or 500～850nm and/or 850～1150nm

製品仕様

高性能レーザーラインチューナブルフィルター仕様

CONTRAST VIS, CONTRAST SWIR 仕様


型名	CONTRAST VIS	CONTRAST SWIR
透過範囲 (nm)	400 ～ 1000 nm	1000 ～ 2300 （～ 2500 nmオプション）
バンド幅 (FWHM)	1.5 ～ 2.5 nm	2.0 ～ 5.0 nm
中心波長に対する抑制率	< －60dB@±40 nm < －30dB@±10 nm （代表値）	< －60dB@±80 nm < －40dB@±20 nm （代表値）
ピーク透過率	65％
ダメージしきい値	< 5GW/cm2 ピーク出力 @1064 nm, 8 ns
入射ビーム径	< 5 mm
最大平均入力	HP8（8Wまで） HP20（20Wまで、要ご相談）
OD	> OD6 （@1064 nm）
寸法 (W x H x L)	160 x 170 x 230 mm
チューニング速度 (ms)	20 ms (0.2 nmステップ以下） 25 ms (1 nm ステップ) 28 ms (2 nm ステップ) 35 ms (5 nm ステップ) 50 ms (10nm ステップ)
位置安定性	< 0.5 mm (@出射ポートから1 mの距離）
オプション＆アクセサリ
Enhance SWIR	N/A	2500 nmまで
ファイバー出力	XYZ調整機構付ファイバーカップラー
ハーモニックフィルタ	400～500nmの 2次光をブロック	850 ～ 1250 nmの高調波をブロックオプションで500 ～ 850 nmの高調波をブロック
調整キット	フリースペース用調整機構

CONTRAST EXT-III, CONTRAST EXT-IV 仕様


型名	CONTRAST EXT-III		CONTRAST EXT-IV
透過範囲	400 ～ 1700 nm		400 ～ 2300 nm ( 2500 nm オプション )
バンド幅（FWHM)	400 ～ 1000 nm	1000 ～ 1700 nm	400 ～ 1000 nm	1000 ～ 2300 nm
バンド幅（FWHM)	1.5 ～ 2.5 nm	2.0 ～ 5.0 nm	1.5 ～ 2.5 nm	2.0 ～ 5.0 nm
中心波長に対する抑制率	< -60dB@±40 nm < -30dB@±10 nm （代表値）	< -60dB@±80 nm < -40dB@±20 nm （代表値）	< -60dB@±40 nm < -30dB@±10 nm （代表値）	< -60dB@±80 nm < -40dB@±20 nm （代表値）
ピーク透過率	65%
ダメージしきい値	5 GW/cm2 ピーク出力 @ 1064 nm, 8 ns
入射ビーム径	< 5 mm
最大平均入力	HP8（8Wまで） HP20（20Wまで、要ご相談）
OD	> OD6 (@ 1064 nm)
寸法 (W x H x L)	160 x 170 x 230 mm		230 x 174 x 300 mm
チューニング速度	20 ms (0.2 nmステップ以下） 25 ms (1 nm ステップ) 28 ms (2 nm ステップ) 35 ms (5 nm ステップ) 50 ms (10nm ステップ)
位置安定性	< 1 mm (@出射ポートから1 mの距離）
オプション＆アクセサリ
Enhance SWIR	N/A		2500 nmまで
ファイバー出力	XYZ調整機構付ファイバーカップラー
ハーモニックフィルタ	400 ～ 850 nmの 2次光をブロック		400 ～ 1250 nmの 2次光をブロック
調整キット	フリースペース用調整機構

CONTRAST X 仕様


型名	CONTRAST X
透過範囲	カスタム
バンド幅（FWHM)	0.15 ～ 0.9 nm
バンド幅（FWHM)	0.15 ～ 0.9 nm
中心波長に対する抑制率	<-55dB@±5 nm（代表値）
ピーク透過率	65%
ダメージしきい値	5 GW/cm2 ピーク出力 @ 1064 nm, 8ns
入射ビーム径	< 5 mm
最大平均入力	HP8（8Wまで） HP20（20Wまで、要ご相談）
OD	> OD6 (@ 1064 nm)
寸法 (W x H x L)	160 x 170 x 230 mm
チューニング速度	20 ms (0.2 nmステップ以下） 25 ms (1 nm ステップ) 28 ms (2 nm ステップ) 35 ms (5 nm ステップ) 50 ms (10nm ステップ)
位置安定性	< 1 mm (@出射ポートから1 mの距離）
オプション＆アクセサリ
Enhance SWIR	2500 nmまで
ファイバー出力	XYZ調整機構付ファイバーカップラー
ハーモニックフィルタ	波長により選択
調整キット	フリースペース用調整機構
