近赤外域SPAD単一光子検出器

900～1700nmで高感度、低ジッター、100MHzの高カウントレート
小型、低価格、空間/ファイバー入射の選択可

メーカー名

MICRO PHOTON DEVICES(MPD)

お問い合わせNO.: MD02

製品のカタログや関連資料の
ダウンロードはこちら

カタログ・関連資料ダウンロード

WEBでのお問い合わせはこちら

お問い合わせ

お電話での
お問い合わせはこちら

お問い合わせNo.MD02を
お伝えください。

本社

03-3686-4711

受付時間：00:00〜00:00

大阪

06-6393-7411

受付時間：00:00〜00:00

製品概要製品仕様カタログ・関連資料

カタログダウンロードページへ

製品概要｜近赤外域SPAD単一光子検出器

InGaAsを使用したAPDになり、かつ単一光子レベルで計測できるSPAD（Single Photon Avalanche Diode）が登場しました。付属のソフトウェアで駆動方式をゲートモード、フリーゲートモード、フリーランニングモードの3種類からお選びいただけます。また、量子効率、冷却温度、デッドタイム、ゲート幅、カウントレートなど多様な設定が可能です。入射方式は、空間入射またはファイバー入射からお選びいただけます。

お問合せはこちら

特長

波長範囲：900～1700nm
光検出素子：InGaAs材質のSPADセンサーを採用
タイミングジッター：100～130ps以下 (FWHM)
最大カウントレート：100MHz
ゲート幅：1ns～1.5ms
ソフトウェア制御：各種パラメータ調整可能
冷却方式：全モデルペルチェ冷却(電子冷却)
入射方式：空間入射もしくはファイバー入射

用途

微弱光シングルフォトン検出
ピコ秒時間分解蛍光寿命測定(TCSPC）
強度相関測定（アンチバンチング測定）
LiDER（Light Detection and Ranging）測定

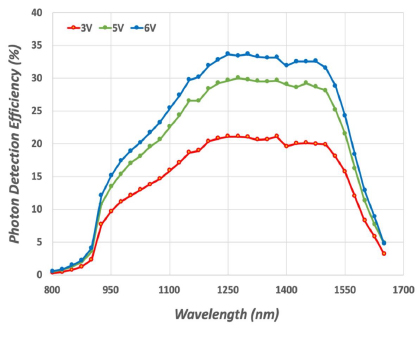

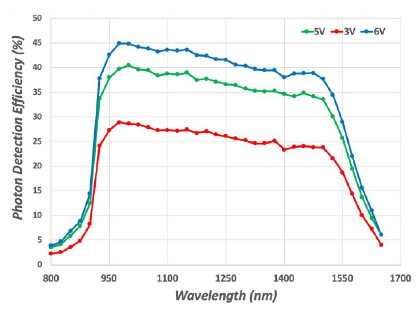

量子効率曲線図

近赤外域PDM-Rシリーズ：空間入射タイプ

近赤外域PDM-Rシリーズ：ファイバー入射タイプ

カタログダウンロードページへ

製品仕様

近赤外域SPAD単一光子検出器　仕様

空間入射モデル

項目		Min.	Typ.	Max.
波長範囲		900 nm	–	1700 nm
受光面積		–	25 um	–
量子効率@1550 nm	Vex=7V	–	32 %	–
タイミングジッター(FWHM)	Vex=7V	100 ps	130 ps	–
タイミングジッター(FWHM)	Vex=4V	–	60 ps	–
ダークカウント	Vex=2V	–	5kcps	10kcps
冷却温度		225 K	–	243 K
バイアス電圧(Vex)範囲	フリーゲートフリーラン	2 V	–	5 V
バイアス電圧(Vex)範囲	固定ゲート	2 V	–	7 V
ホールドオフ時間	10 nsステップ	1 us	–	3000 us
ゲート幅	1 nsステップ	1 ns	–	1.5 ms
内部カウントレート	1 Hzステップ	100 Hz	–	100 MHz
遅延設定	1 nsステップ	0	–	100 ns
積算時間	20 msステップ	0.1 s	–	60 s
NIM出力信号(Ptohon OUT)	振幅	-800 mV	–	0 V
	パルス幅	–	10 ns	–
	インピーダンス	–	50 Ω	–
TTL出力信号(カウントレート)	振幅	0 V	–	2.7 V
TTL出力信号(カウントレート)	インピーダンス	–	50 Ω	–
ゲート入力	振幅	-2 V	–	2.5 V
	パルス幅	800 ps	–	–
	インピーダンス	–	50 Ω	–
インターフェイス		–	USB2.0	–

ファイバー入射モデル

項目		Min.	Typ.	Max.
波長範囲		900 nm	–	1700 nm
受光面積	SMF28	–	10 um	–
受光面積	MMF50GI	–	25 um	–
量子効率@1550nm	Vex=7V	–	25 %	–
タイミングジッター(FWHM)	Vex=7V	90 ps	130 ps	–
タイミングジッター(FWHM)	Vex=4V	50 ps	70 ps	–
ダークカウント@Vex=2V	SMF-28 SFF	–	600 cps	1.5 kcps
	SMF-28 DI	–	500 cps	1 kcps
	MMF-50GI	–	2.6 kcps	5 kcps
冷却温度		225 K	–	243 K
バイアス電圧(Vex)範囲	フリーゲートフリーラン	2 V	–	5 V
バイアス電圧(Vex)範囲	固定ゲート	2 V	–	7 V
ホールドオフ時間	10 nsステップ	1 us	–	3000 us
ゲート幅	1 nsステップ	1 ns	–	1.5 ms
内部カウントレート	1 Hzステップ	100 Hz	–	100 MHz
遅延設定	1 nsステップ	0	–	100 ns
積算時間	20 msステップ	0.1 s	–	60 s
NIM出力信号(Ptohon OUT)	振幅	-800 mV	–	0 V
	パルス幅	–	10 ns	–
	インピーダンス	–	50 Ω	–
TTL出力信号(カウントレート)	振幅	0 V	–	2.7 V
TTL出力信号(カウントレート)	インピーダンス	–	50 Ω	–
ゲート入力	振幅	-2 V	–	2.5 V
	パルス幅	800 ps	–	–
	インピーダンス	–	50 Ω	–
インターフェイス		–	USB2.0	–
