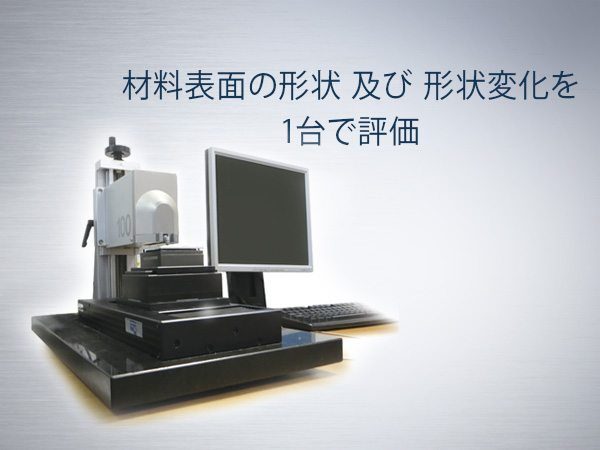

弱い力(1mN～1000mN)による材料表面の形状(2次元、3次元)及び
形状変化(摩耗、摩耗、耐久性、弾性変位、粘弾性変位、スクラッチ、硬度、ハプティクス、ダンピング等)を
評価するための計測機器です。

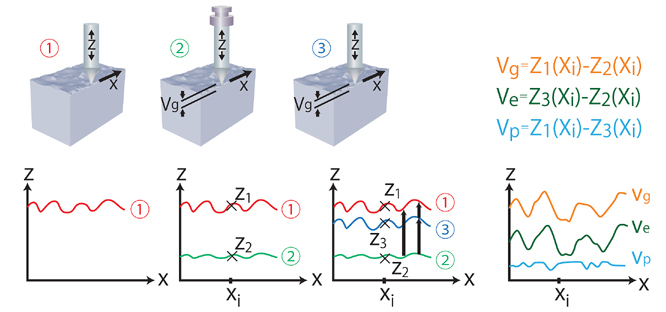

①最小圧力(1mN)で材料表面を走査し、表面の形状を測定(赤線)
②任意の圧力(1mN～1000mN)をかけた状態で材料表面を走査し、表面の形状を測定(緑線)
③最小圧力(1mN)で材料表面を再走査し、表面の形状を測定(青線)
計測方法について
●表面形状計測
①の測定結果から材料表面の形状を計測。
●総変位
①と②の測定結果(①－②)から任意の圧力における材料表面の変位量(Vg)を計測。
●弾性変位
③と②の測定結果(③－②)から材料表面の弾性変位(Ve)を計測。
●永久ひずみ
①と③の測定結果(①－③)から弾性変位でも回復しない変位量(Vp)を計測。

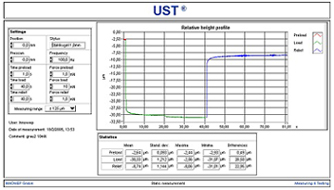

3次元表面形状測定
| 装置名 | UST®100 | UST®1000 |
|---|---|---|
| 荷重 | 1mN～100mN | 10mN～1000mN |
| 走査範囲 | XY軸：±25mm(0mm～50mm) Z軸：±2mm |
|
| 走査速度 | 100µm/s～10mm/s | |
| 分解能 | XY軸：1µm Z軸：60nm(走査範囲：±250µm) Z軸：240nm(走査範囲：±2mm) |
|

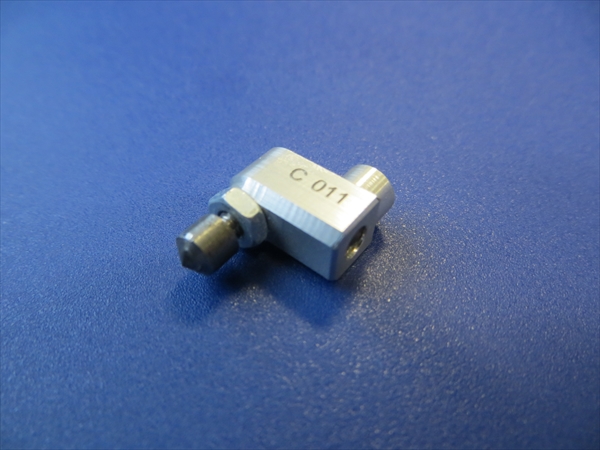

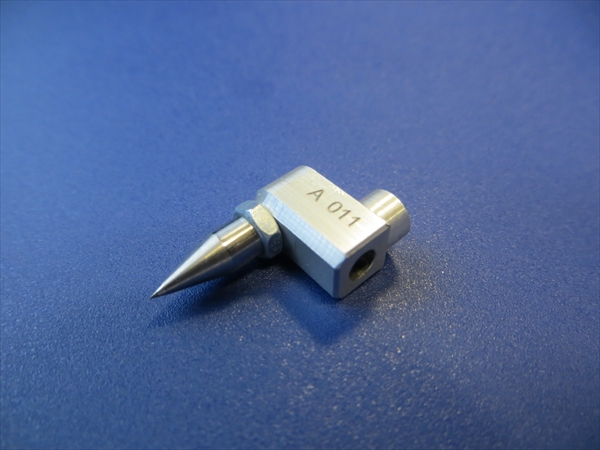

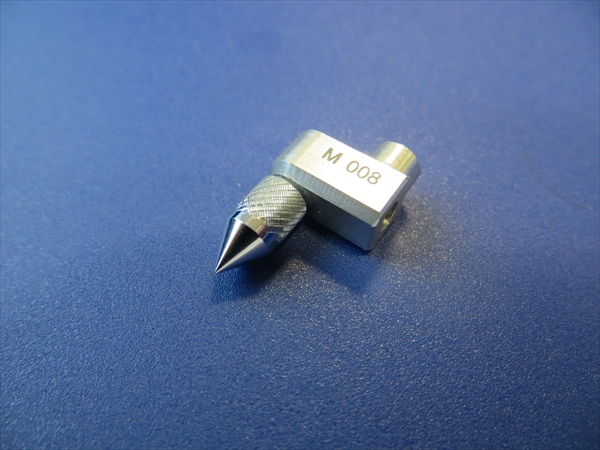

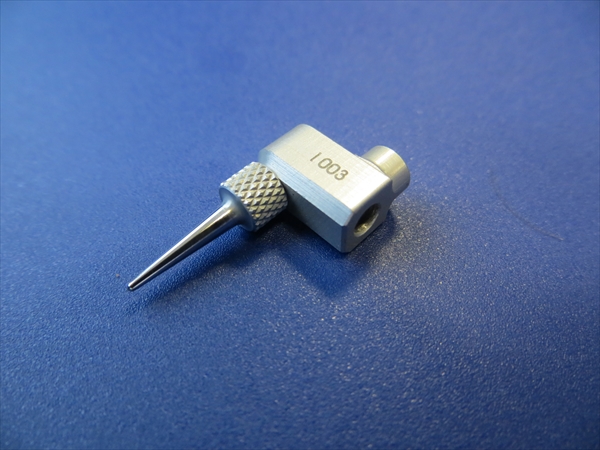

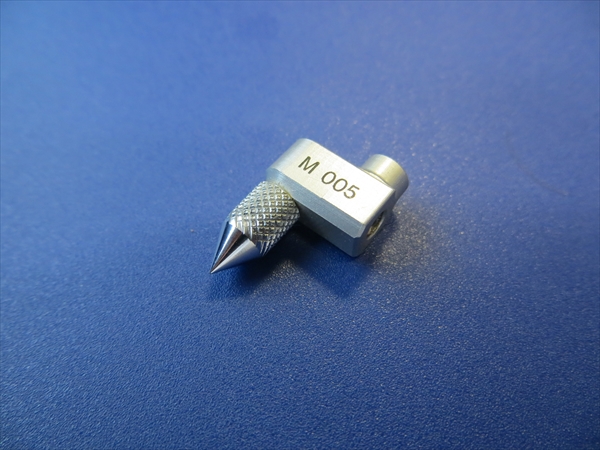

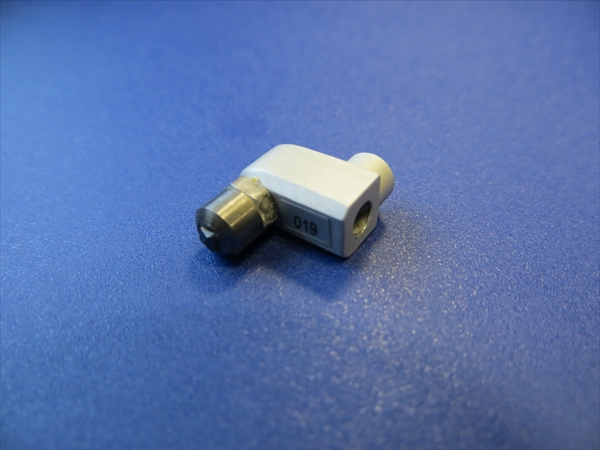

・スチールコーン 60°

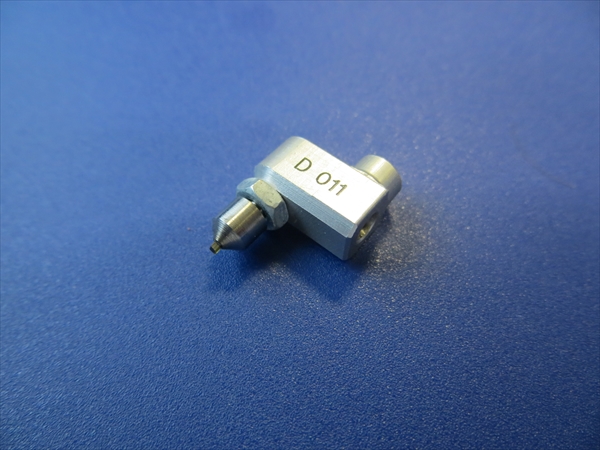

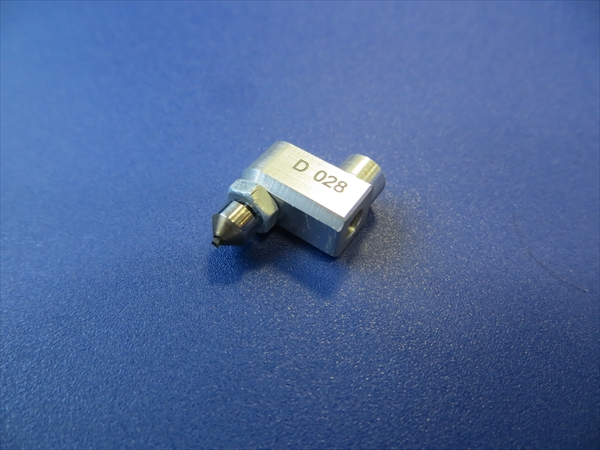

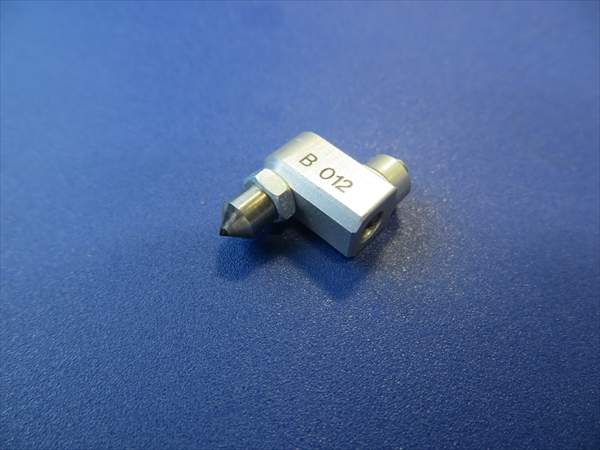

・ダイヤモンドコーン 60°－120°
摩耗、スクラッチ、粗さ測定用

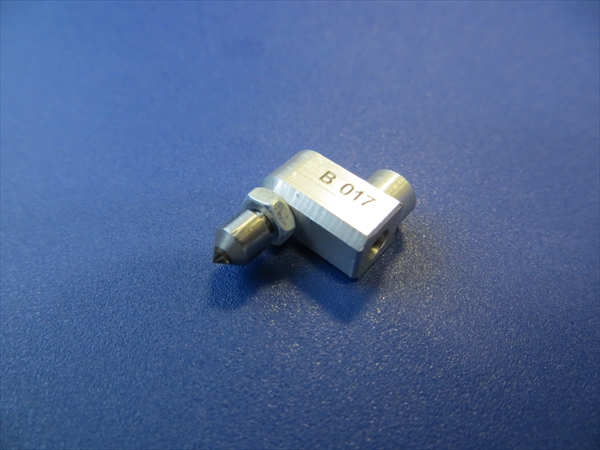

・スクラッチダイヤモンド120°
スクラッチ抵抗測定用
・ビッカース／バーコビッチピラミッド
硬度測定用

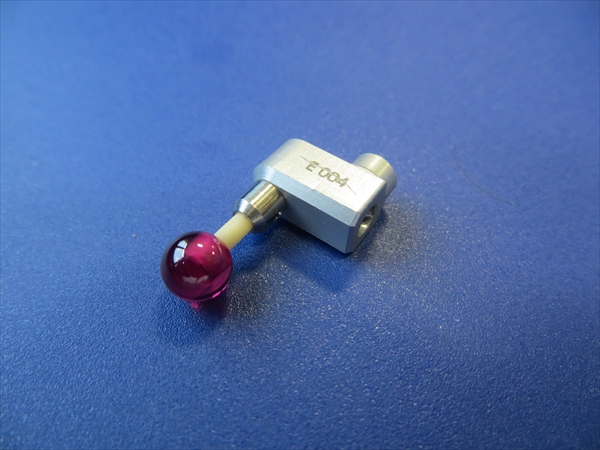

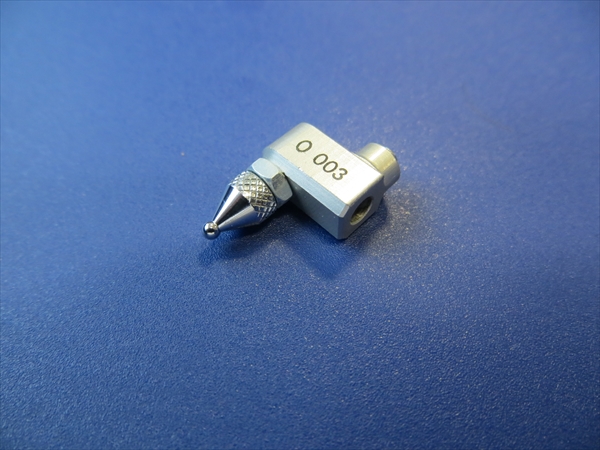

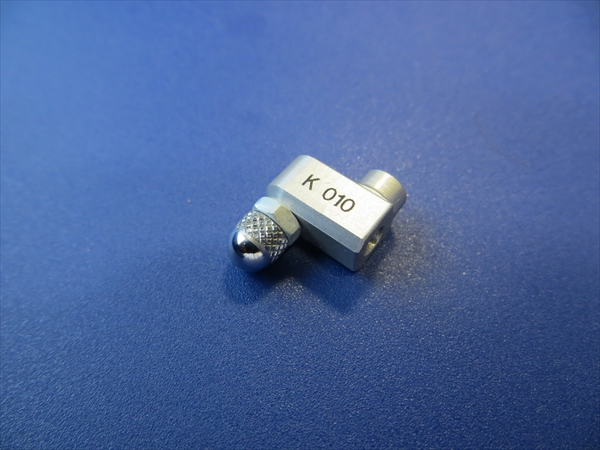

・スチールボール
直径0.8 mm／1.8 mm／5..0 mm／20 mm

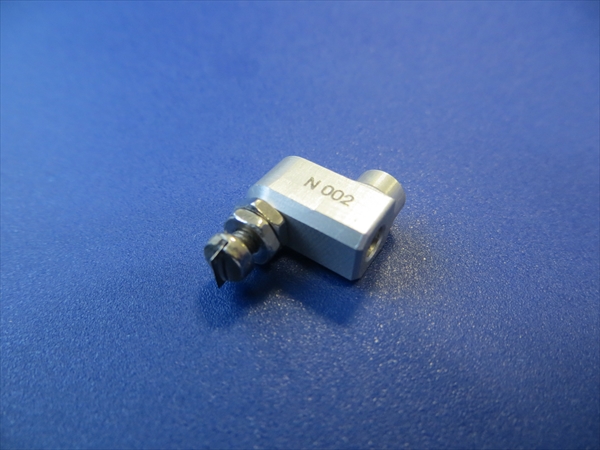

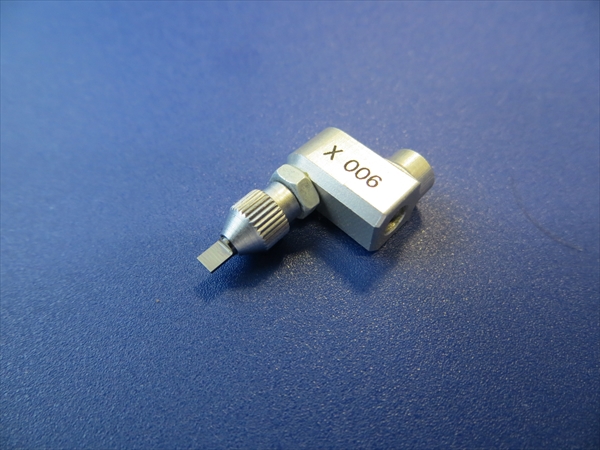

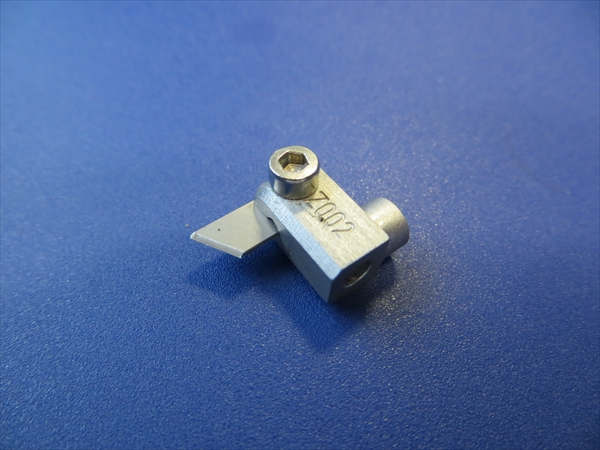

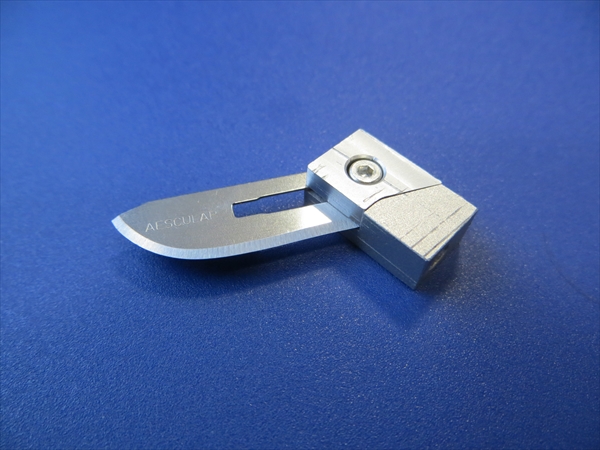

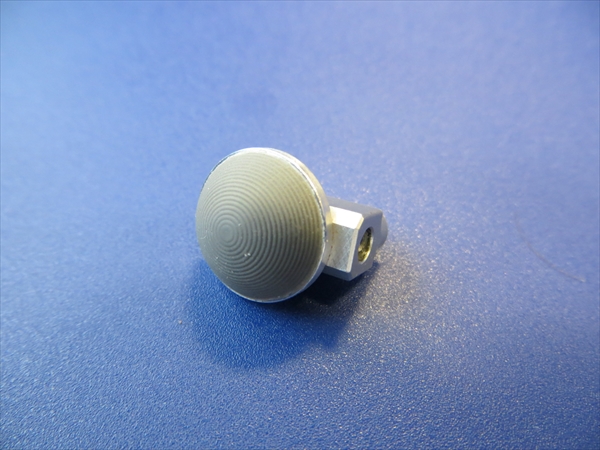

・カッティングツール
切断抵抗測定用

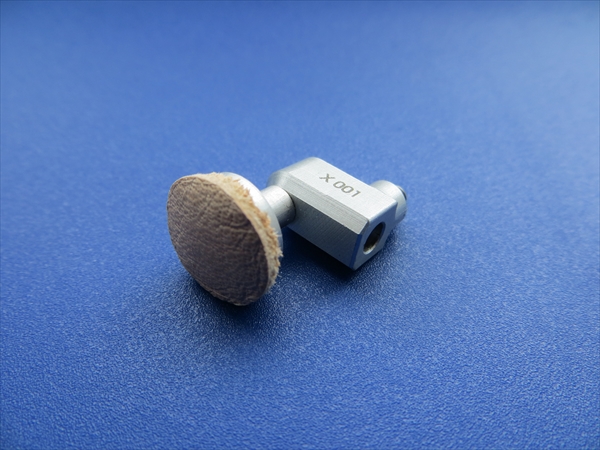

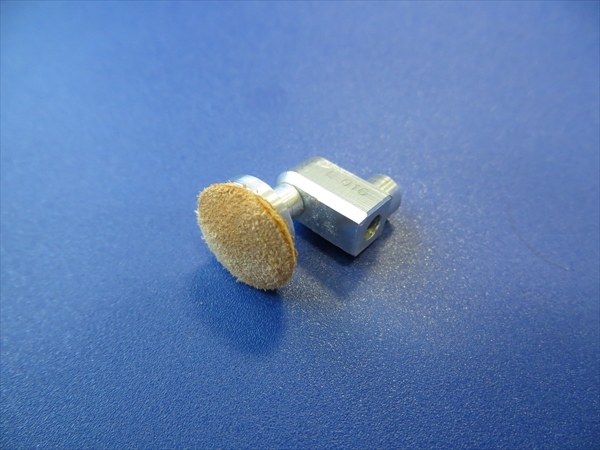

上記以外にもご希望に応じたチップをご用意できます。
※右横の製品画像は、クリックすると拡大できます。※

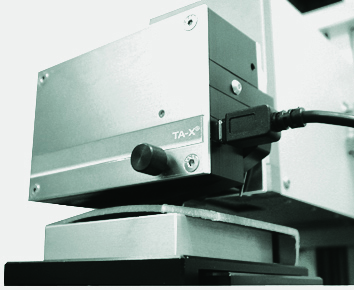

・TA-X(摩擦抵抗測定)
異種材料及びコーティングの摩擦抵抗を非破壊で計測
・マイクロトライボロジー／マイクロ摩擦モジュール
<1 mNの分可能で静止摩擦／スライディング摩擦を計測

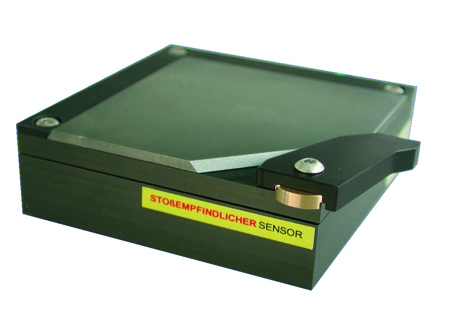

・非接触3次元表面形状測計測モジュール(OptoTop)
クロマティックコンフォーカル方式による3次元表面計測

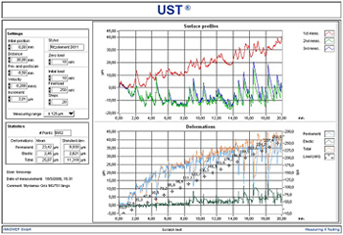

スクラッチ計測
マイクロトライポロジー計測(ISO 105 D01規格に準拠)
摩耗計測
粘弾性計測
硬度計測(DIN EN 14577-1規格に準拠)
ダンピング計測

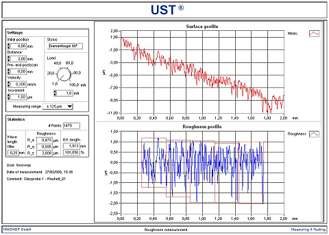

表面粗さ(Ra／Rq／Rz)計測(DIN EN ISO 4287規格に準拠)
ハプティクス計測
様々な摩耗試験規格に準拠
