製品概要

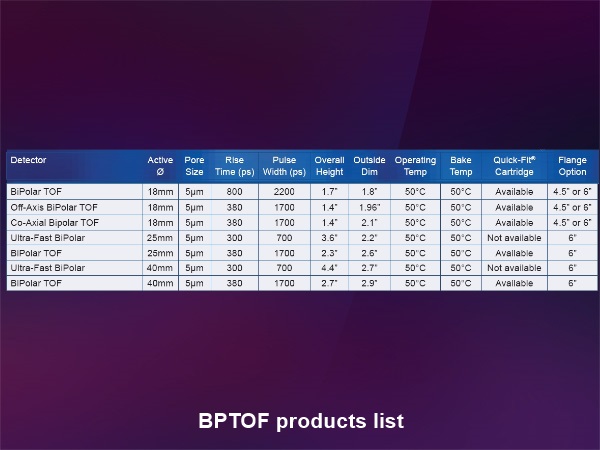

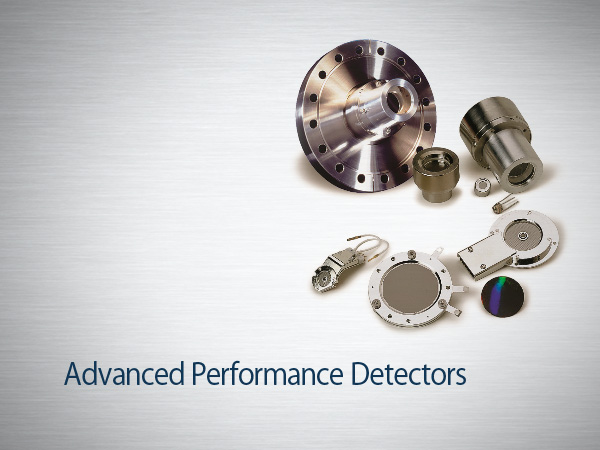

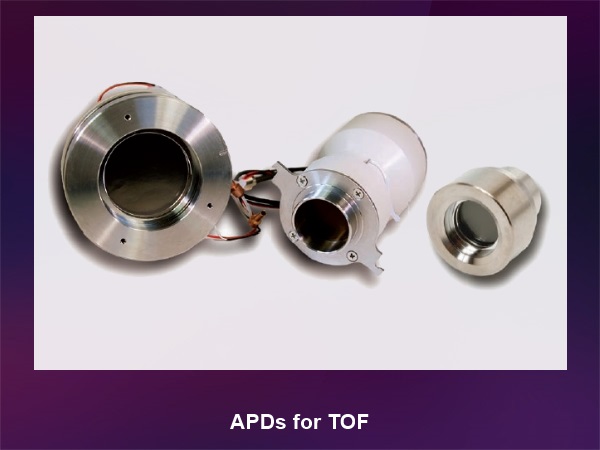

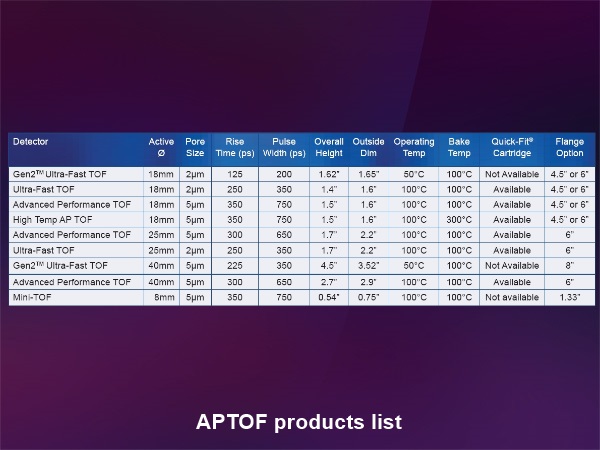

PHOTONIS社のマウント付MCP（Advanced Performance Detector:APD)は、同社製MCPをフランジやケースに組込んだ、電子・イオン・高エネルギーフォトン用検出器です。予めマウントされているので、装置への取付けが容易に行えます。用途によりフォスファースクリーン、メタルアノード、レジスティブアノード等、出力タイプも各種取り揃えています。TOF用やドーナツ状に穴の開いたタイプ等、各種用途向けの製品 ラインアップも豊富です。
PHOTONIS社について
旧BURLE、旧GALILEOブランド時代から40年以上の信頼と実績を誇るチャンネルトロン・MCPメーカーです。航空宇宙の高度先端技術から得たガラスの高温処理技術により、高感度・高ゲイン・長寿命のチャンネルトロン・MCPを生産しています。素材開発から製品設計、製造、検査まで工場にて一貫生産され、宇宙軍事用、産業用機器、科学研究用として圧倒的多数の装置メーカーに採用されています。
特長
・電子、イオン、高エネルギーフォトンの検出
・長寿命（通常のMCPの5倍）
・高ダイナミックレンジ（Extended Dynamic Range™)
・高空間分解能（最小2μmポア径）
・高時間分解能
・2種類のMCPグレード（Detection、 Image)
・付外しが用意な組立てMCP
組立MCPのセレクション
仕様ページに型番指定方法を掲載しています。

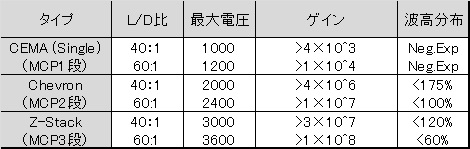

①MCP段数
②検出タイプ
用途に合わせて検出タイプを選択できます。仕様ページのフォスファーの種類から選択します。
③検出面サイズ
有効検出面のサイズです。
④チャンネルピッチ/ポア径
最小2μmの分解能です。
3/2、6/5、10/8、12/10、32/25から選択します。
⑤ バイアス角
入射面に対するチャンネルの角度です。
0°は主にコリメーション用です。
⑥ MCPクオリティー
D（Detection）Quality
Time-Of-Flight質量分析、残留ガス分析、ポイント検出等、ノンイメージング検出器として有効です。
I（Imaging）Quality
イメージング及び位置検出器として有効です。また、最適な読み出し系
を使用することにより、増幅された真空間分解能イメージが観察できます。第２世代イメージインテンシファイア、超高速CRT、ESCA、 二次イオン質量分析、VUV分光等に最適です。
⑦ アスペクト比
チャンネル長さ（MCP厚さ）とポア径の比を示しています。40：1のモデルは主にイメージング用で使用されます。60：1のモデルは、高いゲインと狭い波高分布によりイメージングの他にもさまざまな用途に使われています。機械的耐久性も高く、取扱いも容易になります。
⑧ 形状

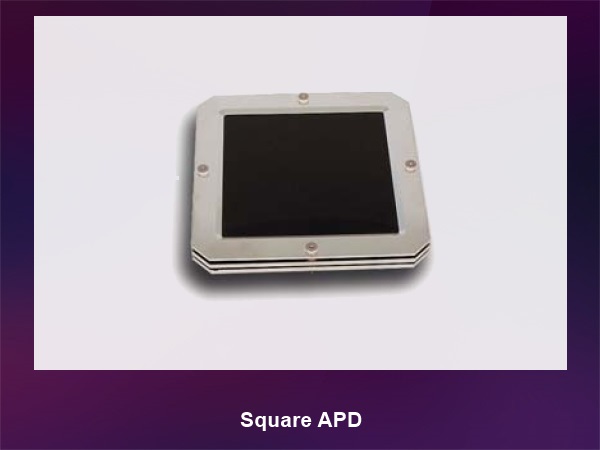

ＭＣＰの形状（センターホール付等）をご希望の場合はここで指定します。
CH （Center Hole）
WS （Wedge Shape）
AS （Annular Sector）
PB （Partial Border）
⑨ EDR ： Extended Dynamic Range
MCPの特質を変えることなく、弱い信号から強い信号まで検出可能で、市販のMCPでは最高性能のダイナミックレンジを持った検出器です。 また、幅広いダイナミックレンジのみならず、通常のMCPと比較し、150倍までの検出能力が高まります。
⑩ 入射面コーティング
標準のMCPコーティングはNiCrです。CsI、CuI、ＭgＦ2は20200nmの領域の感度を増強させます。
MgOは電子の検出効率を向上させ、KBrは軟Ｘ線(0.29keV)領域に適しています。
⑪ オプション

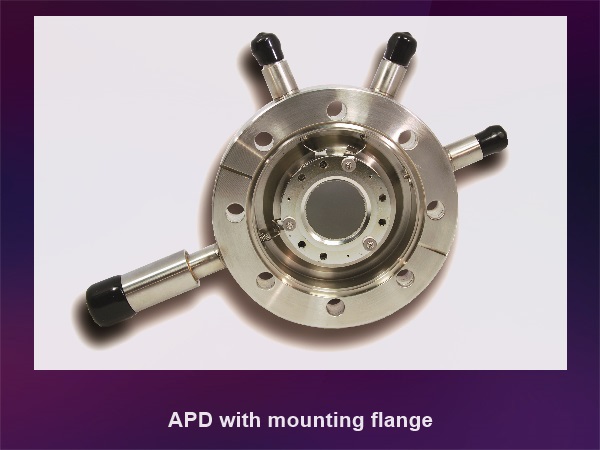

用途に合わせてフランジ付きやメタルアノード等のオプションが指定できます。
