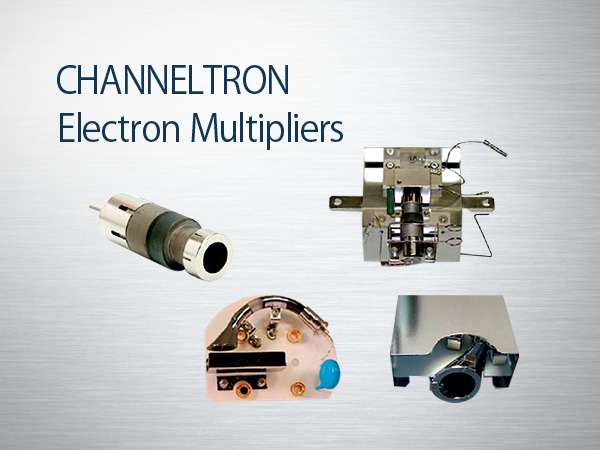

製品概要
PHOTONIS社のチャンネルトロンは電子、イオン、高エネルギーフォトンを直接検出し、増幅した信号を出力する2次電子増倍管です。航空宇宙の高度先端技術から得たガラスの高温処理技術により、高感度・高ゲイン・長寿命を実現しています。独自のSpiraltron技術（入射チャンネルが6か所あり、らせん状に組込まれています）により低真空での使用も可能なモデルも有ります（4200、5900シリーズ）。 データ出力は微弱光計測に適したパルスカウンティングモードと信号量をそのまま計測するアナログモードがあります。
PHOTONIS社について
旧BURLE、旧GALILEOブランド時代から40年以上の信頼と実績を誇るチャンネルトロン・MCPメーカーです。航空宇宙の高度先端技術から得たガラスの高温処理技術により、高感度・高ゲイン・長寿命のチャンネルトロン・MCPを生産しています。素材開発から製品設計、製造、検査まで工場にて一貫生産され、宇宙軍事用、産業用機器、科学研究用として圧倒的多数の装置メーカーに採用されています。

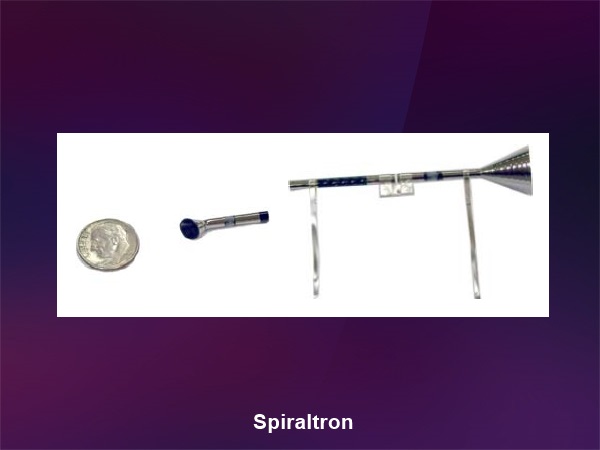

Spiraltron™
Spiraltron™検出器は受光面部分に6個の独立したチャンネルが配置されたチャンネルトロンです。この配置により、シングルチャンネルのものと比べて6倍検出効率が上がります。さらに、このチャンネル同士が中心を軸にらせん状に絡むことで、残留気体分子からのイオンフィードバックを減少させます。この結果、検出器の寿命とダイナミックレンジが劇的に向上します。

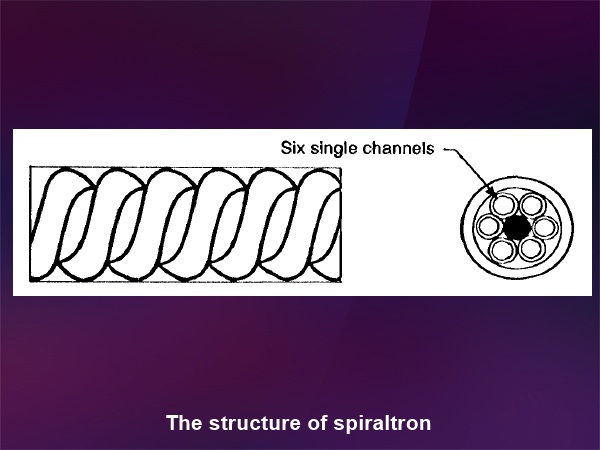

Spiraltron(4200シリーズ)と構造

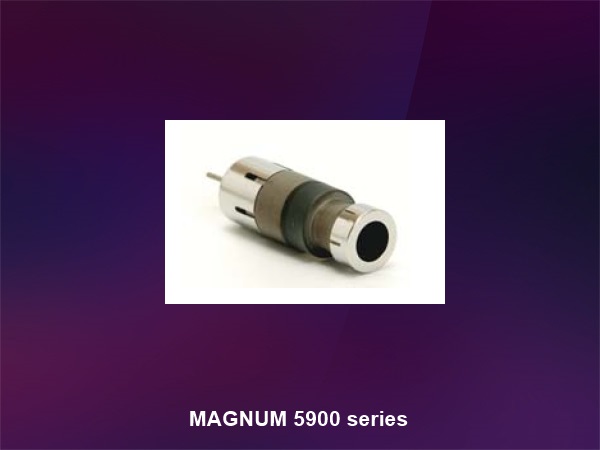

MAGNUM(5900シリーズ)
特長
・電子、イオン、高エネルギーフォトンの検出
・高ゲイン（1×10E+6 1×10E-8）
・微弱光計測に適したパルスカウンティングモード、信号量をそのまま出力するアナログモード
・Spiraltron 技術により低真空での使用可能(4200シリーズ、5900MAGNUMシリーズ）
・(Spiraltron： 1×10E-5 Torr、 Megaspiraltron： 1×10E-3 Torr）
・独自の高温ガラス処理とコーティング技術による高ゲイン＆ダークカウント

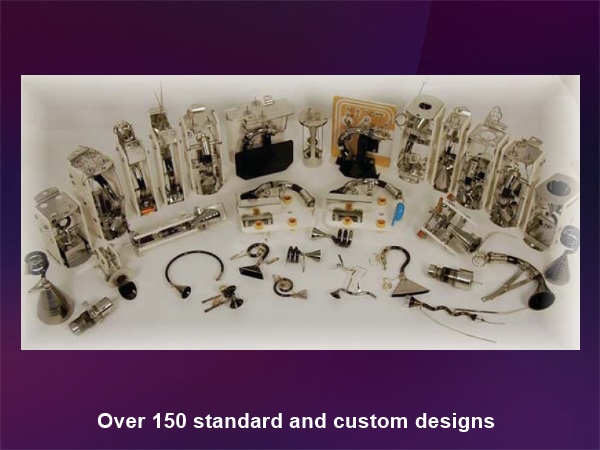

・用途やサイズによる豊富なセレクション
原理
①加速された検出対象物がチャンネルトロンの壁面に当たり、複数個の2次電子を放出する。
②放出された2次電子がバイアスによりチャンネル奥に加速され、チャンネルトロン壁面に当たるたびに複数個の2次電子を放出することにより電子を増幅。
③増幅された電子を電流値として検出。
