製品概要

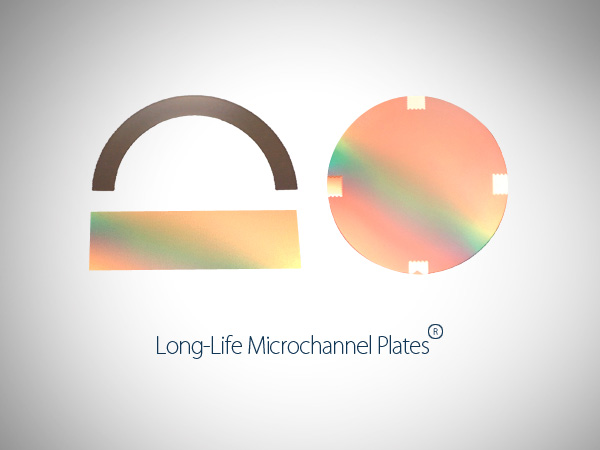

PHOTONIS社のマイクロチャンネルプレート（Long-Life™ MCP)は電子、イオン、高エネルギーフォトンを検出する高感度2次元検出器です。独自技術により長寿命、高ダイナミックレンジ（EDR技術）、高検出効率、高空間分解能、高時間分解能を有しています。検出面積、形状、ポア径、MCPグレード、コーティング等の違いにより200以上の製品ラインアップがあります。また、カスタマイズも受け付けておりますので、ラインアップに無い場合はご相談下さい。MCP単体のものと、用途に合わせてマウントや出力の異なる組立てMCP（Advanced Performance Detector: APD)があります。
PHOTONIS社について
旧BURLE、旧GALILEOブランド時代から40年以上の信頼と実績を誇るチャンネルトロン・MCPメーカーです。航空宇宙の高度先端技術から得たガラスの高温処理技術により、高感度・高ゲイン・長寿命のチャンネルトロン・MCPを生産しています。素材開発から製品設計、製造、検査まで工場にて一貫生産され、宇宙軍事用、産業用機器、科学研究用として圧倒的多数の装置メーカーに採用されています。
特長

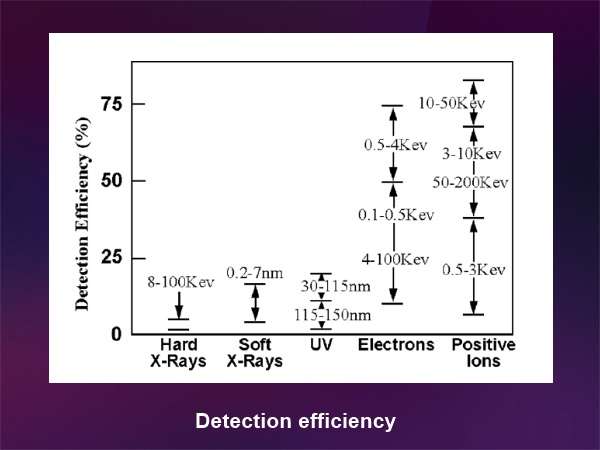

- 電子、イオン、高エネルギーフォトンの検出
- 長寿命（通常のMCPの5倍）
- 高ダイナミックレンジ（Extended Dynamic Range™)

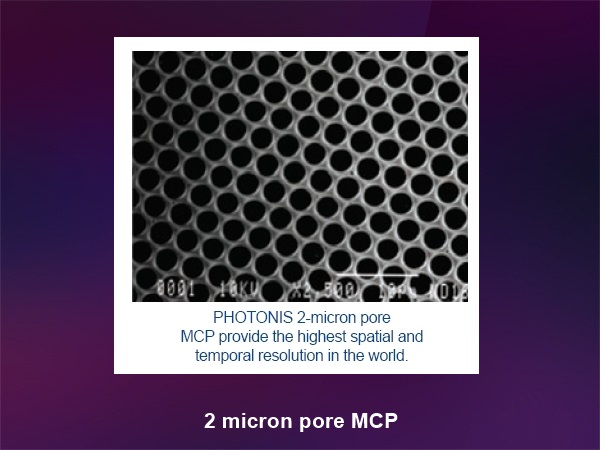

- 高空間分解能（最小2μmポア径）
- 高時間分解能
- 3種類のMCPグレード（Detection、 Image、 Premium)
- 付け外しが容易な組立てMCP
- パルスカウンティングモード、アナログモード

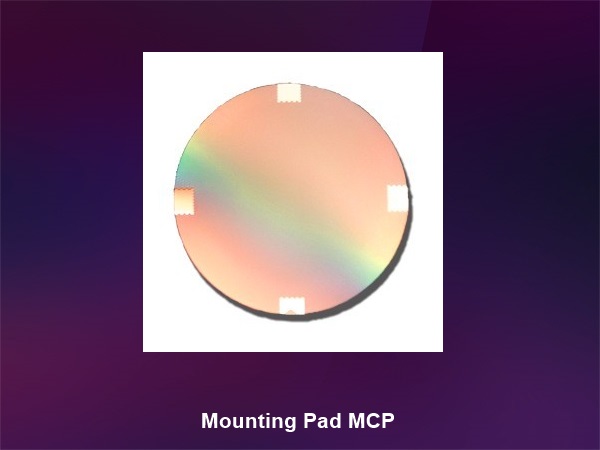

- 湿度に強いMountingPad™オプションあり
Long-Life™ MCPのセレクション
仕様ページに型番指定方法を掲載しています。
①検出面サイズ
有効検出面のサイズです。円形と矩形のタイプがあります。
②チャンネルピッチ/ポア径 (μm)
3/2、6/5、10/8、12/10、32/25から選択します。
③ バイアス角 0、5、8、12、19°
入射面に対するチャンネルの角度です。
0°は主にコリメーション用です。
④ MCPクオリティー
D（Detection）Quality
Time-Of-Flight質量分析、残留ガス分析、ポイント検出等、ノンイメージング検出器として有効です。
I（Imaging）Quality
イメージング及び位置検出器として有効です。また、最適な読み出し系を使用することにより、増幅された高空間分解能イメージが観察できます。第２世代イメージインテンシファイア、超高速CRT、ESCA、 二次イオン質量分析、VUV分光等に最適です。
P（Premium）Quality
より鮮明な画像質を要求される超精密イメージングに使用されます。
超高速写真、第３世代イメージインテンシファイア、その他、電子画像等の用途に適しています。また、検出器の信頼性、性能の限界が求められる宇宙科学にも使用されます。
⑤ アスペクト比
チャンネル長さ（MCP厚さ）とポア径の比を示しています。40：1のモデルは主にイメージング用で使用されます。60：1のモデルは、高いゲインと狭い波高分布によりイメージングの他にもさまざまな用途に使われています。機械的耐久性も高く、取扱いも容易になります。
CH （Center Hole） ドーナツ型
WS （Wedge Shape） 台形
AS （Annular Sector） 扇側
PB （Partial Border）
⑦ EDR ： Extended Dynamic Range
MCPの特質を変えることなく、弱い信号から強い信号まで検出可能で、市販のMCPでは最高性能のダイナミックレンジを持った検出器です。 また、幅広いダイナミックレンジのみならず、通常のMCPと比較し、150倍までの検出能力が高まります。
⑧ 入射面コーティング
標準のMCPコーティングはNiCrです。CsI、CuI、ＭgＦ2は20200nmの領域の感度を増強させます。
MgOは電子の検出効率を向上させ、KBrは軟Ｘ線(0.29keV)領域に適しています。
⑨ 面精度
Time-Of-Flight用に面精度が必要な場合はご指定下さい。

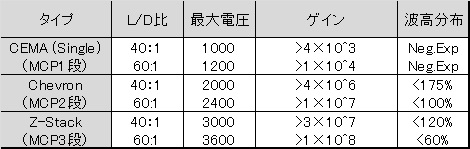

⑩ MCP構成
目的に応じて1-3段のMCP構成を選択できます。
