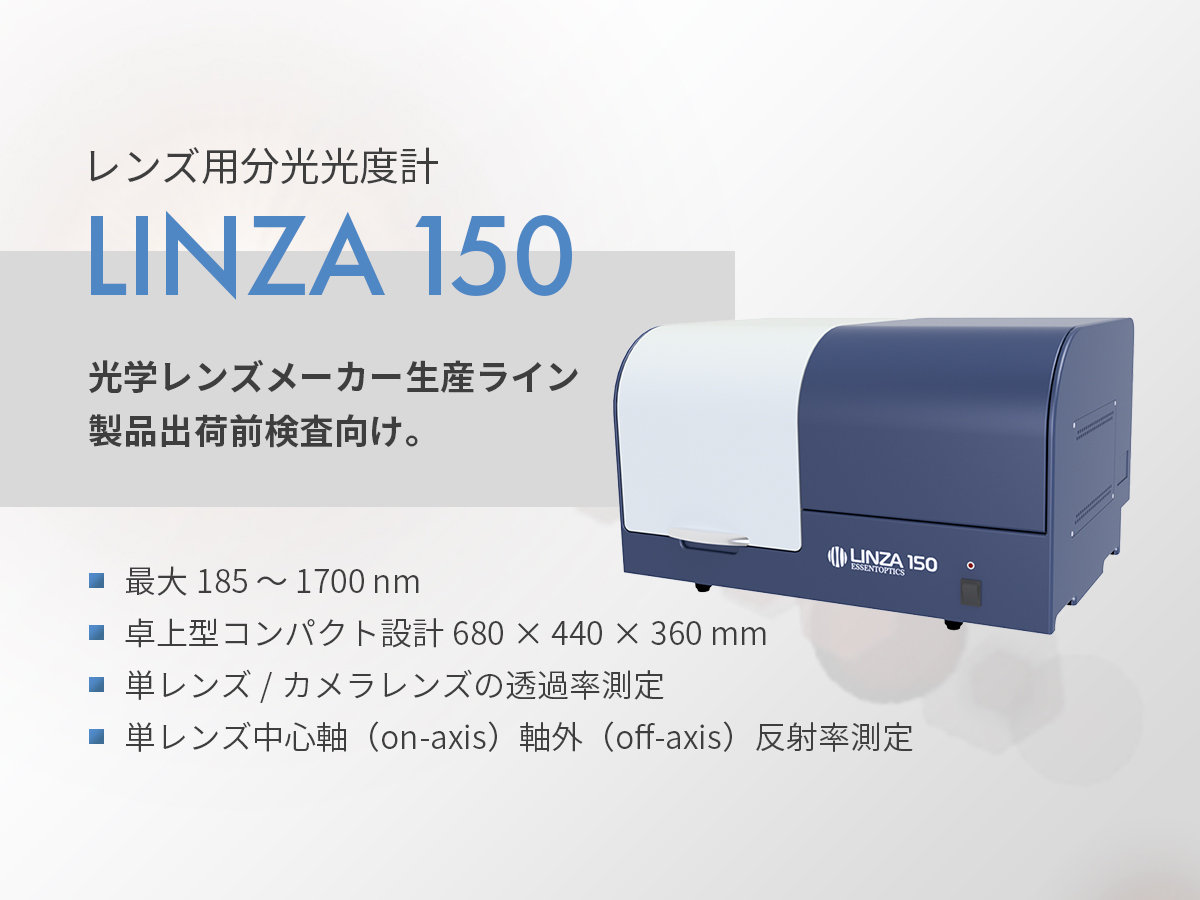

製品概要
LINZA 150（リトアニア国ESSENT Optics社製）は、光学レンズメーカー生産ライン・製品出荷前検査向けに特化されたレンズ専用の分光光度計です。1台で最大185 ～ 1700 nmの波長範囲をカバーし、本体内部に透過/反射測定可動光学系搭載です。これにより、日常の測定作業効率が大幅にあがり、タクトタイム短縮に寄与します。
特に、単レンズの中心軸（on-axis）軸外（off-axis）反射率全自動測定にも対応可能で、レンズコーティングの場所ムラ評価にも威力を発揮します。大型サイズの望遠カメラレンズ（組レンズ）も、そのまま透過率測定可能です。 特注対応（レンズホルダーマウント付測定）などございましたら、ご相談ください。
特長
- 測定波長範囲 : 最大185 ～ 1700 nm（連続測定）
- 卓上コンパクト設計 : 680 × 440 × 360 mm
- 単レンズ透過率測定
（plano-concave、plano-convex、bi-concave、bi-convex、meriscus、Aspherical） - カメラレンズ（組レンズ）透過率測定
- 単レンズ中心軸（on-axis）軸外（off-axis）反射率測定
測定例
LINZA 150 Spectrophotometer for Lenses and Lens Assemblies（essentoptics.com）のMeasurement capabilities欄も参照ください。
凹レンズの軸外反射率測定（off-axis 3 ～ 7 mm）

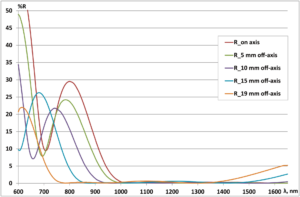

赤外凹レンズの中心軸（on-axis）
軸外（off-axis、5 ～ 19 mm）反射率測定

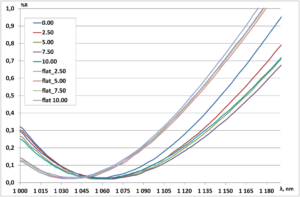

凹レンズの球面側とフラット側の軸外反射率測定
短焦点ミニ対物レンズ測定例
焦点距離12 mm、有効口径9 mm、対物レンズ長さ22 mm
対物レンズをペアにした状態 : Afocal光学系に組んだ状態での測定
ラインナップ（全2モデル）
| 型名 | 反射測定範囲 | 透過測定範囲 |
|---|---|---|
| LINZA 150（380-1700） | 380 ～ 1700 nm | |
| LINZA 150（185-1700） | 185 ～ 1700 nm | |
ESSENT Optics社製 製品ラインアップ一覧
