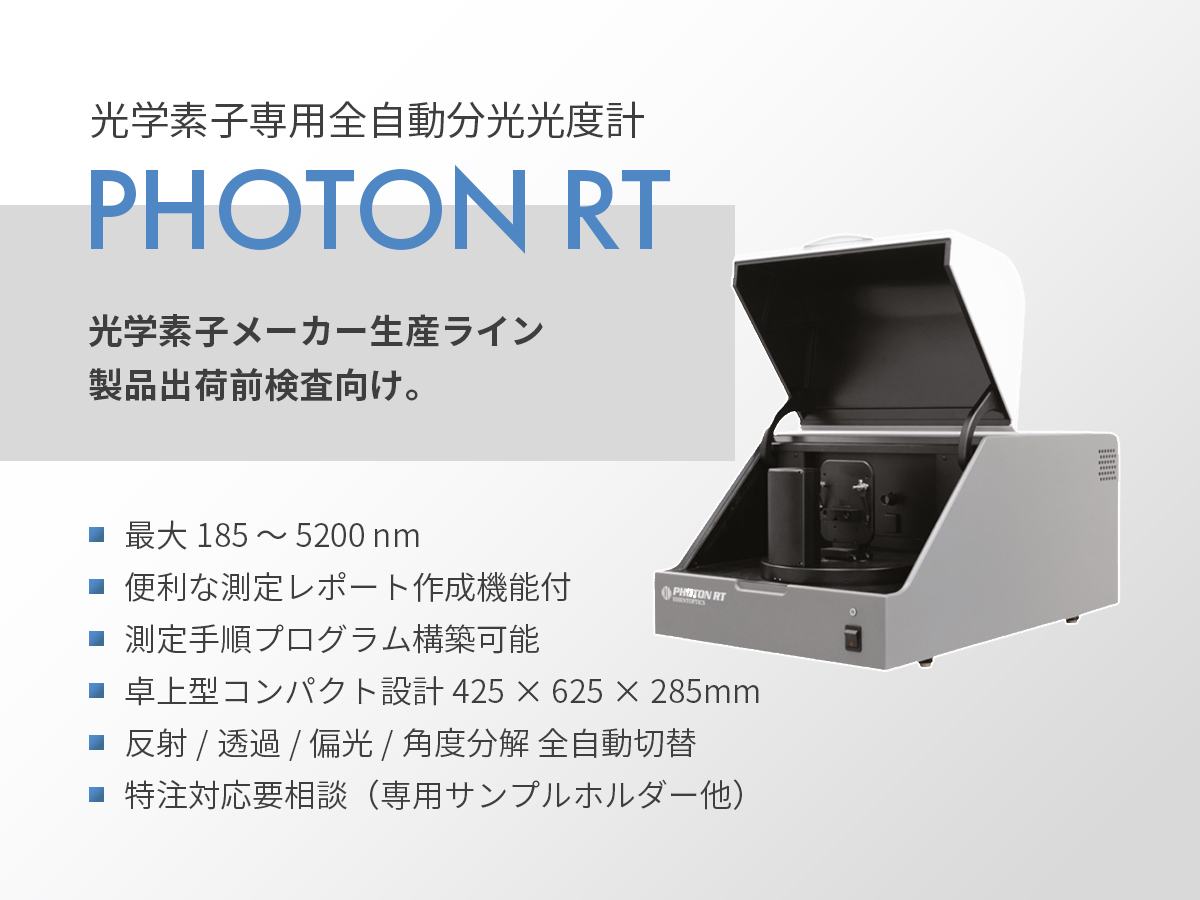

製品概要
PHTORN RT（リトアニア国ESSENT Optics社製）は、光学素子メーカー生産ライン・製品出荷前検査向けに特化された、フラットな光学素子（フィルター・ミラー・PBSキューブ）の評価・品質管理に最適な分光光度計です。
従来の一般的な分光光度計のように、反射・透過測定ごとに専用アクセサリーを交換する必要もなく、1台で最大 185 ～ 5200 nmの測定範囲をカバーしているため、波長レンジごとに測定装置を変える必要もありません。反射測定・透過測定・偏光測定（S/P偏光素子搭載）・角度分解も全自動で切り替えられ、斜入射測定時のビームシフト補正も検出器が自動追尾します。これにより、日々の測定作業効率が大幅に上がり、タクトタイム短縮に寄与します。
最新モデルでは、搭載InGaAs検出器グレードアップにより、更にNIR域での測定精度が向上しました。最新のマルチゾーンフィルター測定用のXY-MZF電動ステージや、貼り合わせプリズム測定など、最新オプティクスの測定にも対応可能となりました。定期波長確認用の校正用水銀ランプ搭載、測定データレポート作成機能搭載と、徹底した光学素子評価・品質管理作業の効率化を図った設計です。
特長
- 測定波長範囲 : 最大185 ～ 5200 nm（連続測定）
- 卓上コンパクト設計 : 425 × 625 × 285 mm
- 全自動角度分解測定 : 透過測定0 ～ 75°、反射測定8 ～ 75°、設定ステップ0.01°
- 測定手順プログラム構築可能 : 反射/透過/偏光/角度分解 全自動切替
- 便利な測定レポート作成機能付
- 特注対応要相談（専用サンプルホルダー他）
- ビームスポットサイズ : 最小2 mm（可変）
低ノイズ・長時間安定したベールラインを実現

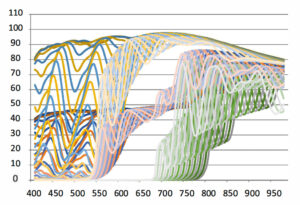

新型InGaAs検出器アップグレードにより更に低ノイズ・長時間安定したベールラインを実現。（下記14時間76回連続スキャンデータ参照）
ビームスポットサイズ 最小2 × 2 mm（可変）

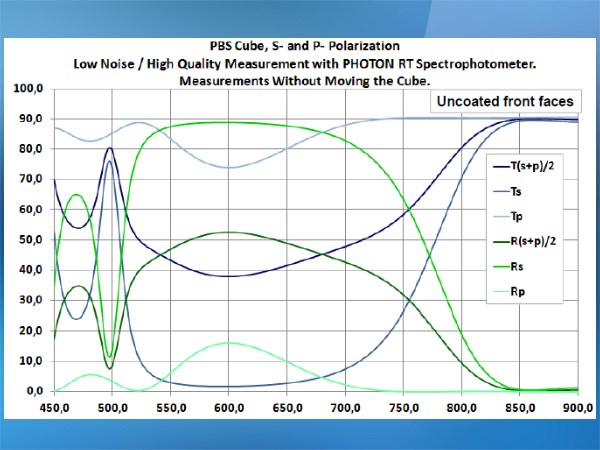

小さなプリズムビームスプリッタも測定可能
各種電動サンプルステージ
サンプルを一旦セットすれば、あとは電動ステージで全て自動位置調整可能。
（付替可能、特注サンプルステージ要相談）
PHOTON RT独自のユニークな測定例
PHOTON RT UV-VIS-MWIR Spectrophotometers for Coaters（essentoptics.com）のFeatures欄も参照ください。

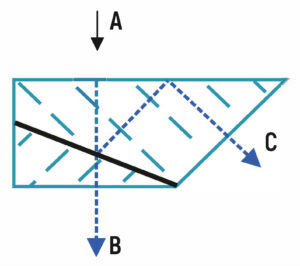

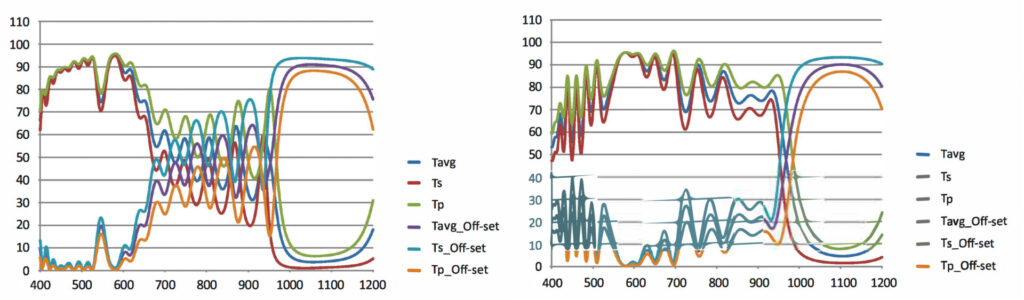

複雑なプリズムのビームオフセット測定
貼合せプリズムのビームオフセット特定にも対応可能
一旦サンプルをセットすれば、B軸とC軸を自動測定可能

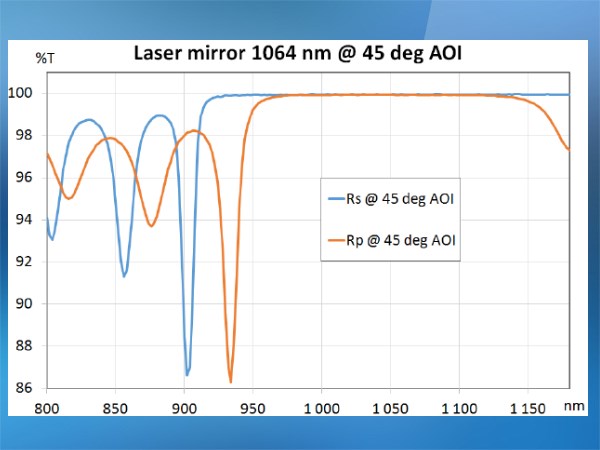

1392 nm用ブロードバンドNIRレーザーミラー測定
鏡面絶対反射率最大値 : 99.9953％

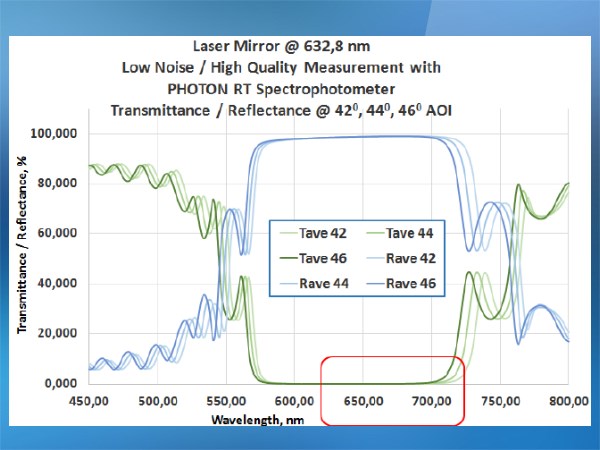

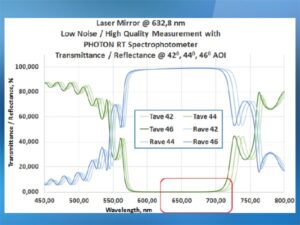

可変AOIのビームスプリッター測定
AR/VRデバイスに使用される光学素子の評価

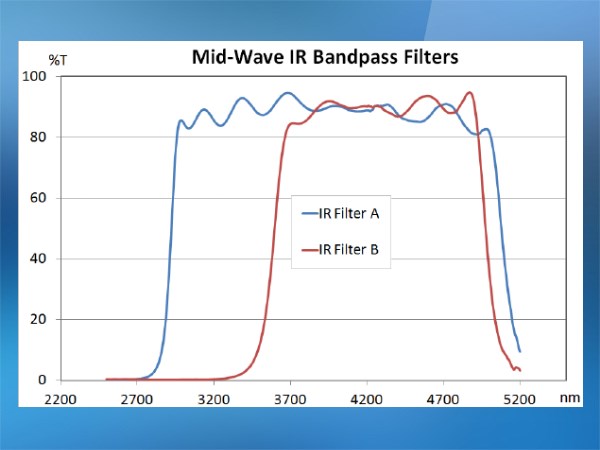

中赤外バンドパスフィルター透過率測定（ ～ 5200 nm）
ラインナップ（全3モデル）
| 型名 | 測定波長範囲 | 偏光測定範囲 |
|---|---|---|
| PHOTON RT 0217 | 185 ～ 1700 nm | 220 ～ 1700 nm |
| PHOTON RT 0226 | 185 ～ 2600 nm | 220 ～ 2600 nm |
| PHOTON RT 0252 | 185 ～ 5200 nm | 220 ～ 5200 nm |
