レーザ励起プラズマ光源（LDLS白色光源 : DUV～NIR）

製品概要

レーザ励起プラズマ光源 / LDLS白色光源（浜松ホトニクスグループ、米国Energetiq社製）は、理想点光源（高輝度微小点発光、φ0.1 mm ～）、広い波長範囲（深紫外170 nm ～ 2500 nm、最大 ～20 μm）、高安定・超長寿命（代表値＞10000時間）などの性能を併せ持つ、従来型ランプ光源を凌駕するランプ光源です。

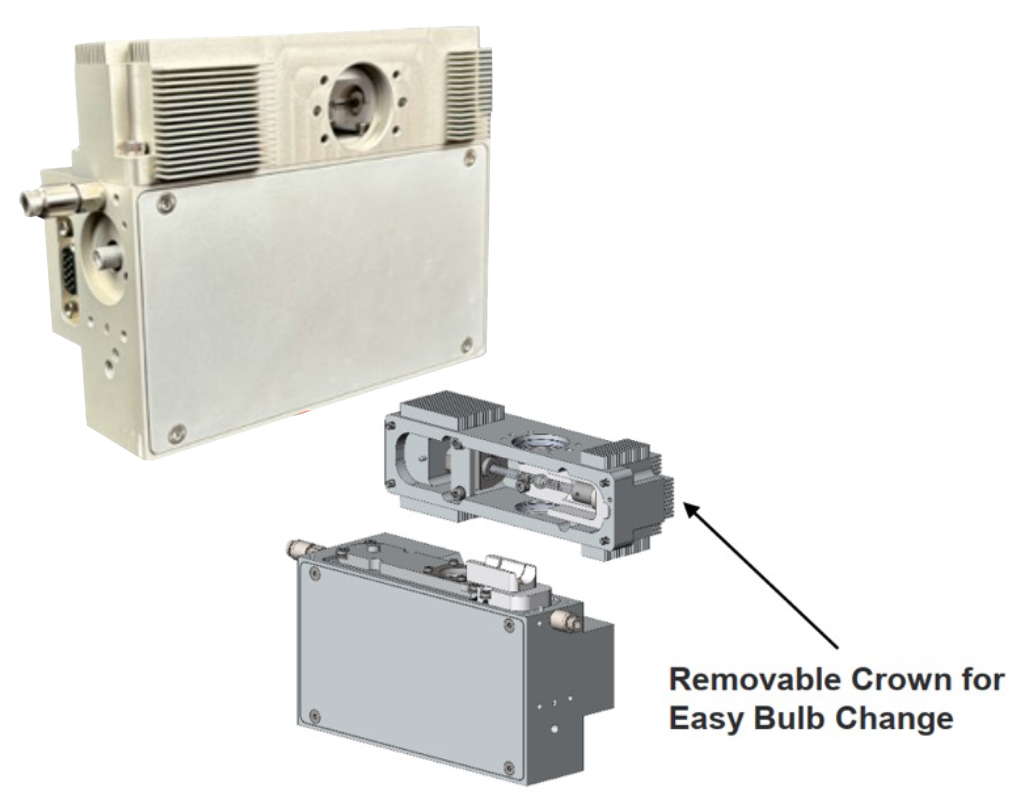

放電電極で発生させたアーク放電を半導体レーザ光で維持する独自点灯（特許技術）により、電極摩耗がなく非常に長いランプ寿命を得られます。（ランプ交換頻度減少により、ランプ交換後の光学系再調整の手間が削減）
また、高輝度微小点発光は、実験光学系の性能向上にも貢献します。（広がりを抑えた高精度平行光照射、微小スポット集光照射、細径ファイバーへの高効率導入など）

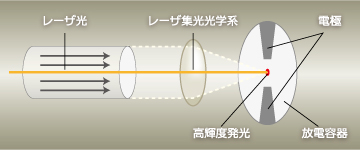

特許技術・独自点灯方式：レーザ励起プラズマ発光

・キセノン充填したランプバルブ内の放電に
レーザ光を集光しプラズマを直接加熱維持
・特許技術
US – 7435982 / 7786455 / 8525138 / 8969841 / 9048000 / 9185786
Japan – 5410958 / 5628253
Korea – 10-1507617
UK – GB2450045

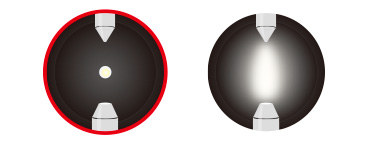

高輝度点発光（発光点サイズφ0.1 mm～）

　　左）LDLS光源 　右）従来型キセノンランプ

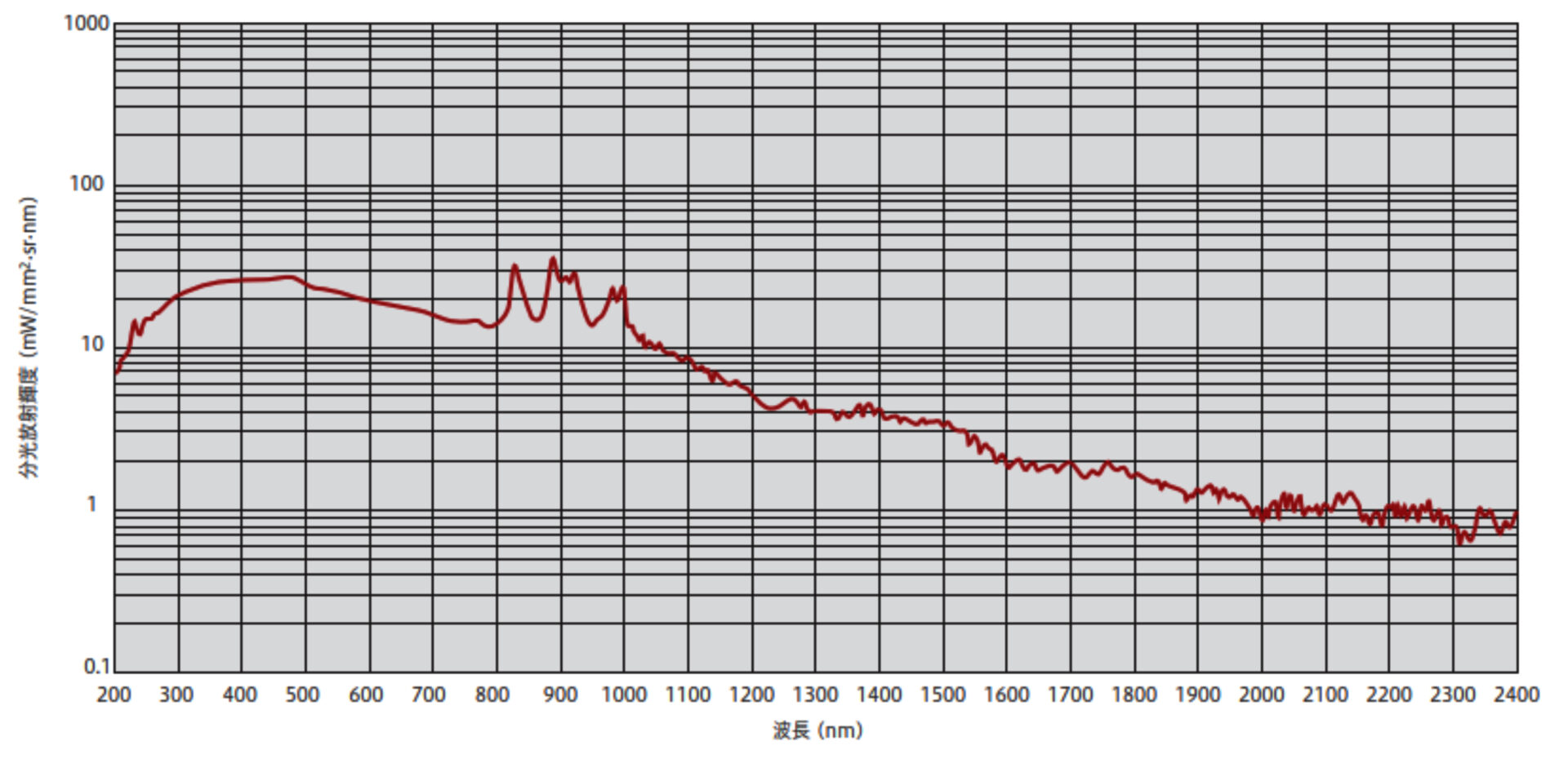

紫外線 ～ 近赤外線の広波長域（170 nm ～ 2500 nm）

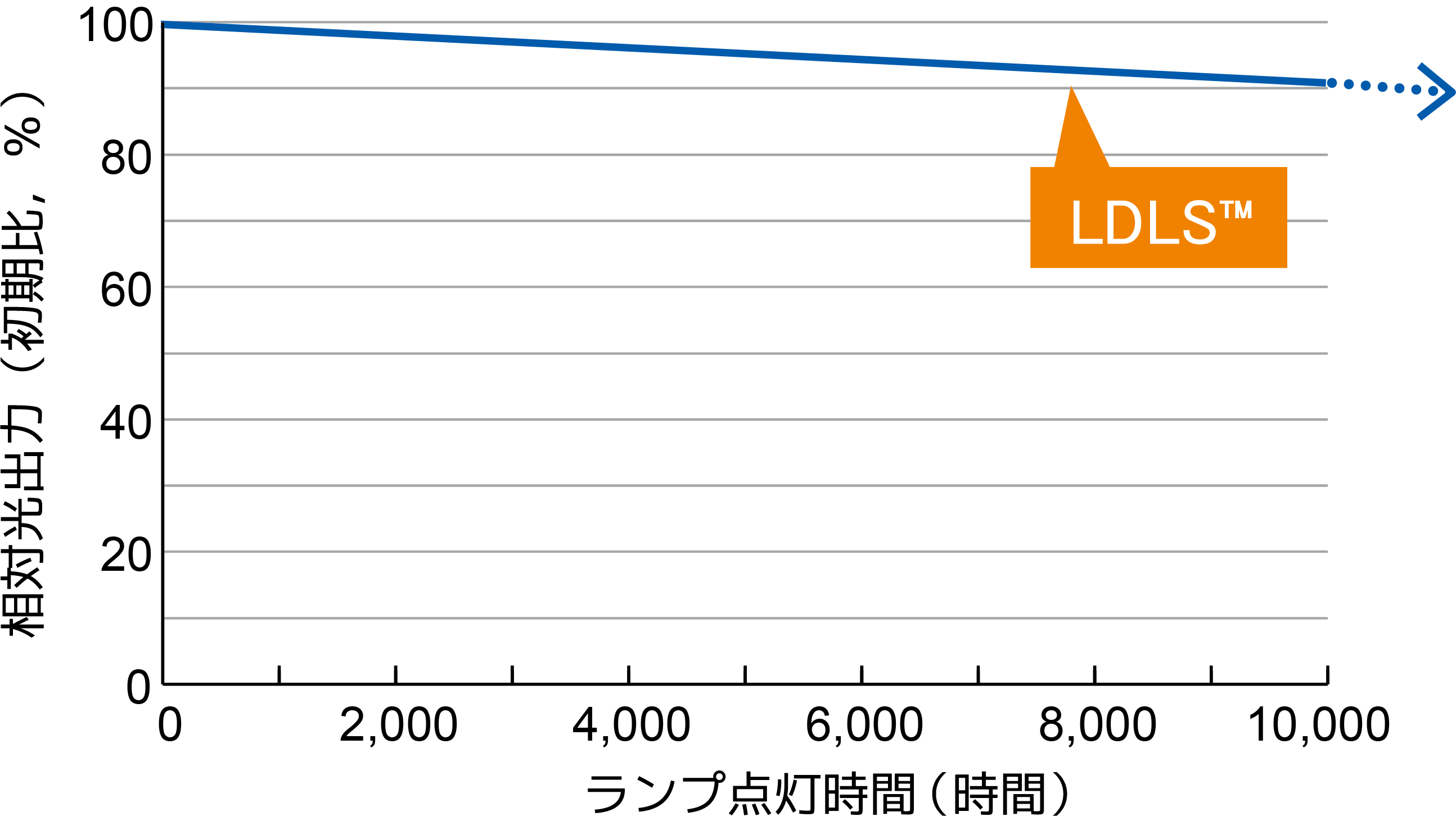

長寿命 10000時間以上（代表値）

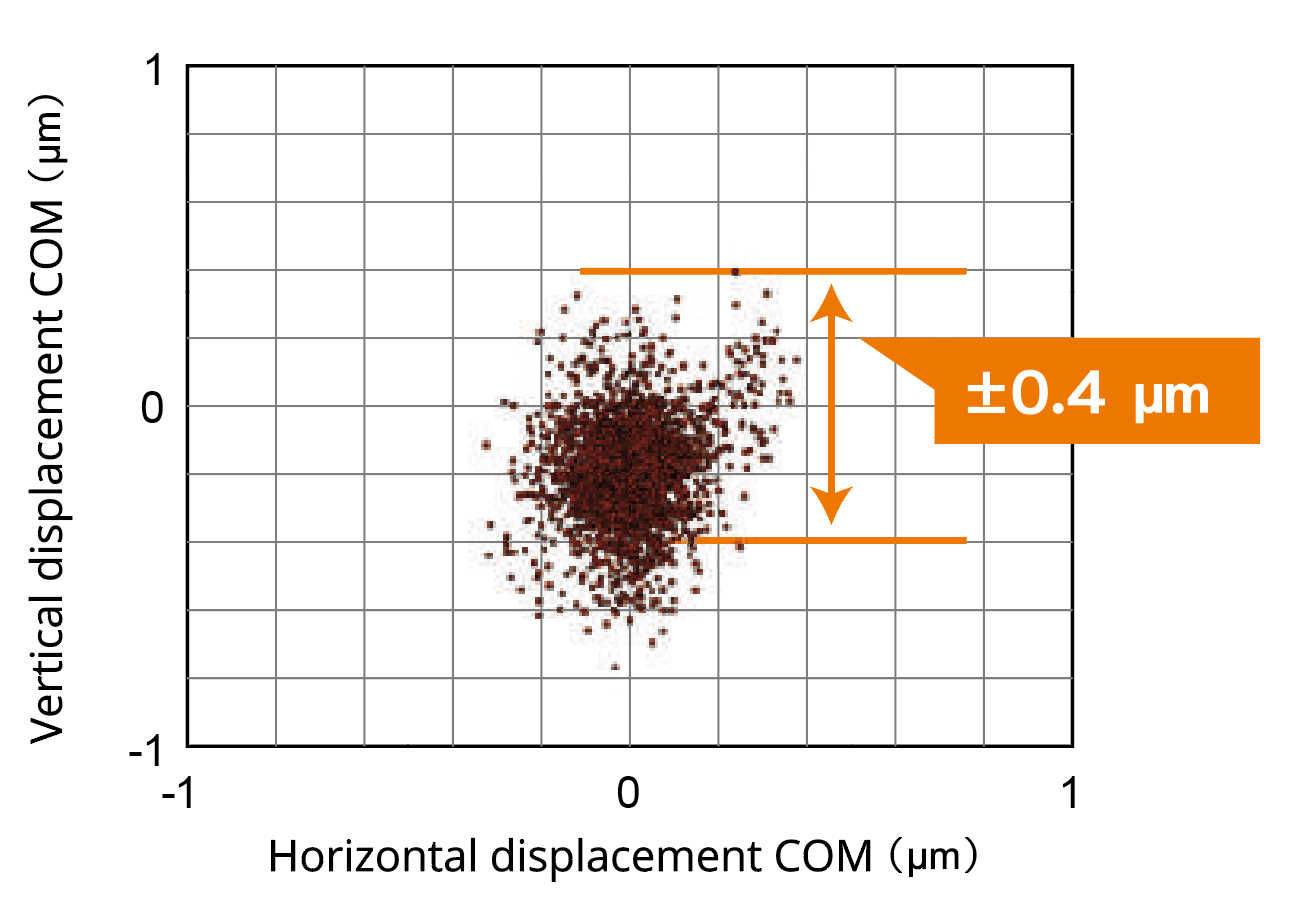

光強度高安定性（発光点位置安定性 ±0.4 μm以内）

レーザ集光点により、発光部揺らぎ大幅低減。
下記図：高速カメラ（200フレーム/秒）にて発光部中心点2500枚測定

ラインナップ

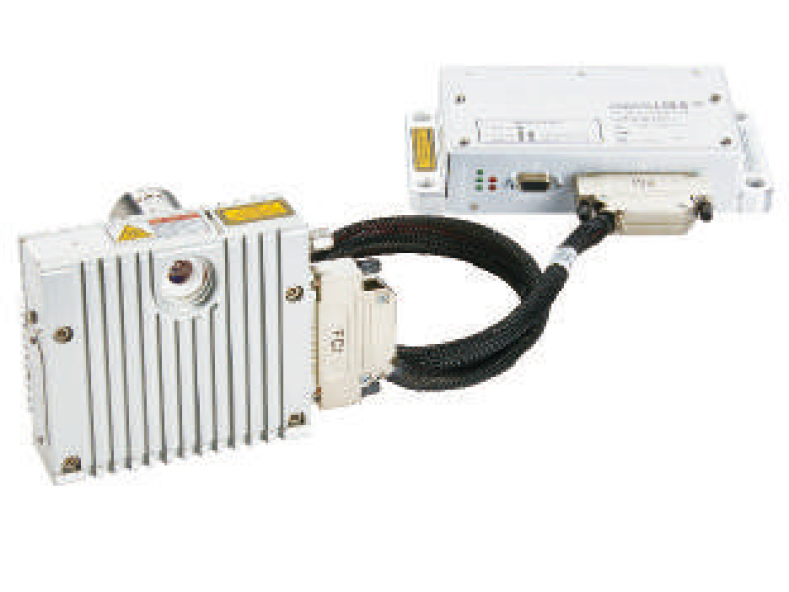

EQ-99X
拡散照射仕様

• 照射窓φ20 mmからの拡散照射（NA0.47、約62°）
• 窓材（標準：石英、オプション：MgF2、BK7、LongPass190nm）
• 自然空冷、コントローラ選択可（Normal or Manager）
• オプション：OAP放物面鏡ユニット

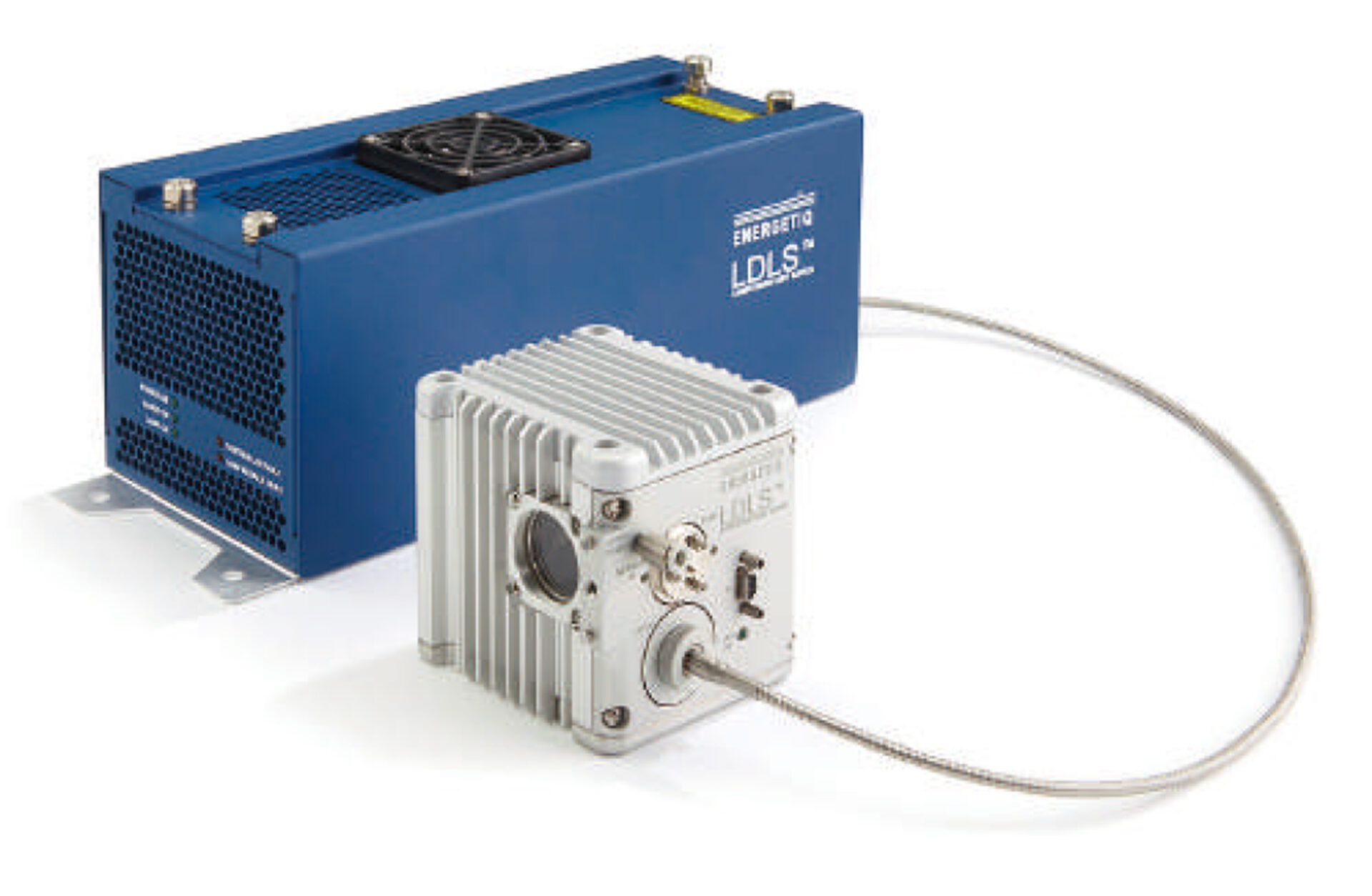

EQ-99XFC
ファイバ照射仕様

• UVファイバ（コア115 ～ 455μm）/ BBファイバ（コア200 ～ 600 μm）接続
• FC/PC or SMAファイバコネクター選択可
• 自然空冷、コントローラ選択可（Normal or Manager）
• オプション：放物面鏡式ファイバーコリメーター

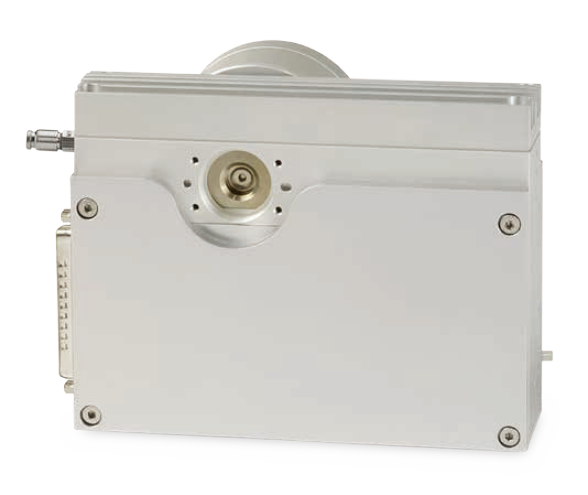

EQ-9
（OEM組込タイプ、拡散照射仕様）

• 強制空冷、拡散照射（with Retro reflector、NA0.56）
• 放射輝度（@500 nm）20 mW/nm・sr・mm²
• 標準：シングルビーム（ご発注時指定でディアルビーム可）

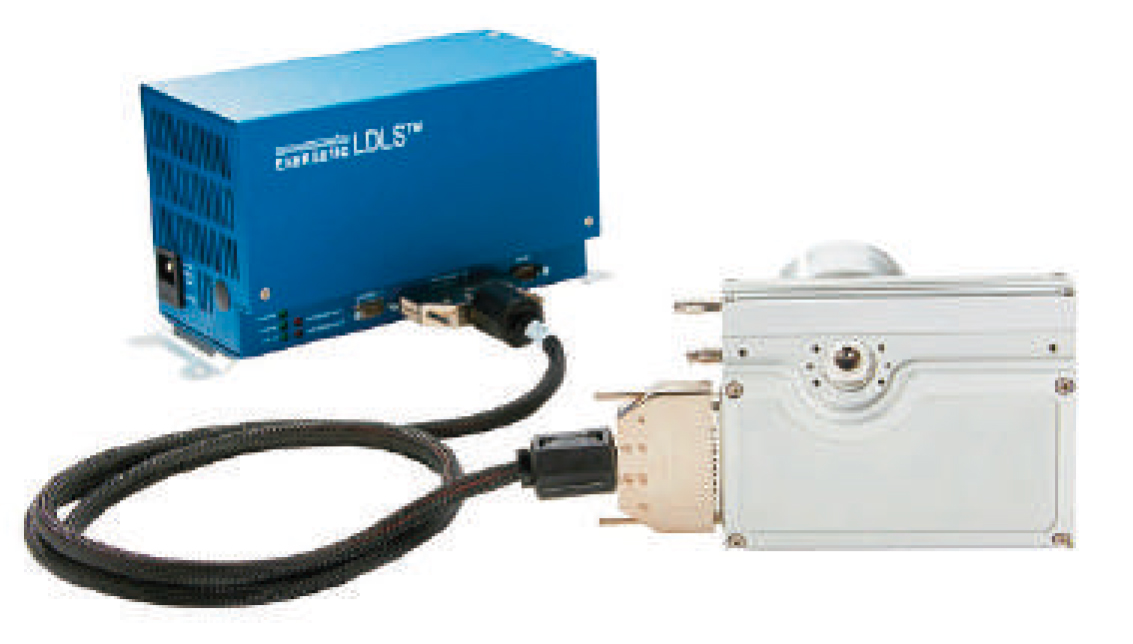

EQ-77X
（ハイパワー拡散照射仕様）

• 水冷＆窒素パージ、拡散照射（with Retro reflector、NA0.5）、EQ-99比 約5倍高輝度
• 放射輝度（@500 nm）75 mW/nm・sr・mm²
• 標準：シングルビーム（ご発注時指定でディアルビーム可）
• オプション：専用チラーキット

EQ-77C-Diamond / EQ-77C-Sapphire
（中赤外域対応モデル）

• 波長範囲
  -　EQ-77C-Diamond（350 nm 〜 20 μm）
  -　EQ-77C-Sapphire（160 nm 〜 6 μm）
• オプション：専用チラーキット

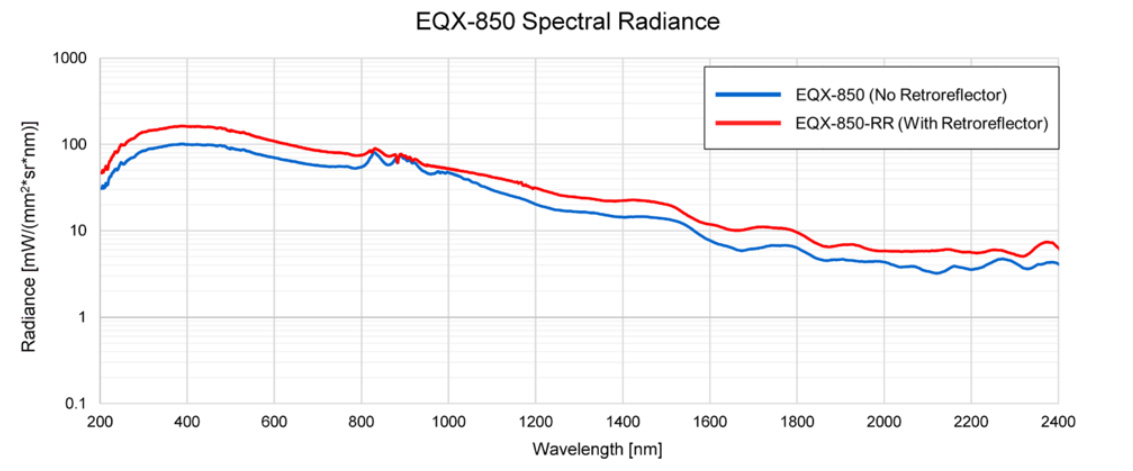

【New】EQX-850 / EQX-850-RR
（高輝度拡散照射仕様）

• 強制空冷＆窒素パージ、新型OEM、拡散照射（NA0.55）
• 放射輝度（@500 nm）75 mW/nm・sr・mm²、140 mW/nm・sr・mm²（-RR）
• 標準：シングルビーム（ご発注時指定でディアルビーム可）

EQ-400
（超高輝度拡散照射仕様）

• 水冷、窒素パージ、第5世代機LDLS史上最大出力
• 放射輝度（@500 nm）75 mW/nm・sr・mm²
• オプション：専用チラーキット
