紫外領域を含んだ広い波長範囲200 〜 3500 nmで使用可能
メーカー名
EKSMA Optics
製品のカタログや関連資料の
ダウンロードはこちら
カタログ・関連資料ダウンロード
WEBでのお問い合わせはこちら
お問い合わせ
お問い合わせNo.EK20を
お伝えください。
本社
受付時間：00:00〜00:00
大阪
受付時間：00:00〜00:00

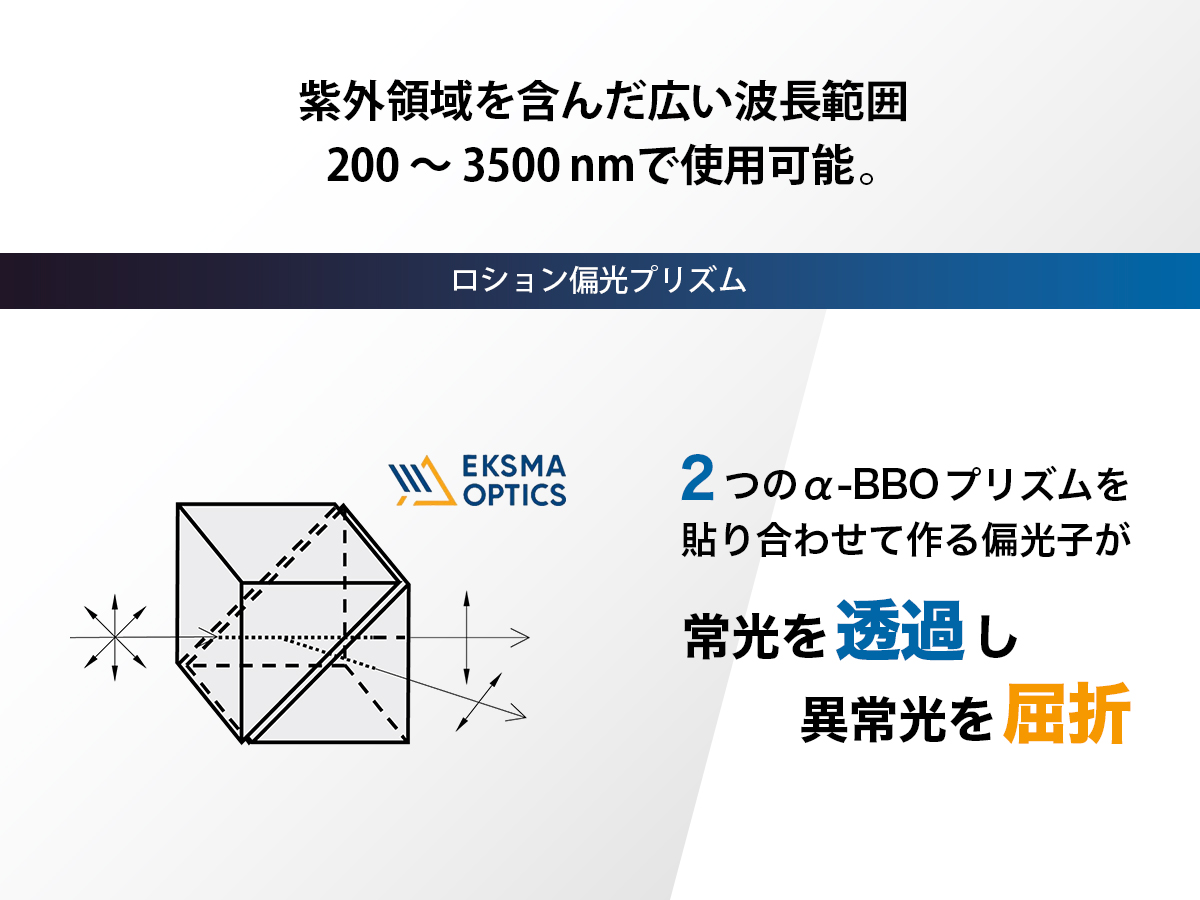

ロション偏光プリズムは2つのα-BBOプリズムを貼り合わせて作られています。
第1のプリズム（光軸に平行にカット）が光を受け取り、第2のプリズム（光軸に直角）で、常光を透過し、異常光は屈折し分離されます。
ご要望に応じて、特定の波長に合わせて任意の分離角を設計できます。
| 型名 | プリズムサイズ | マウント外径 Ø, mm |
|---|---|---|
| 455-2108 | 8 × 8 mm | ø 25.4 mm |
| 455-2110 | 10 × 10 mm | ø 25.4 mm |
| 455-2115 | 15 × 15 mm | ø 30.0 mm |
仕様詳細はコチラよりご確認いただけます。
| 材質 | α-BBO |
| 波長範囲 | 200 〜 3500 nm |
| 消光比 | 1:100 000 |
| 表面品質 | 20 〜 10 scratch & dig（MIL-PRF-13830B） |
| 波面歪曲度 | λ/4 at 633 nm |
| ビーム偏差 | <3 arcmin |
| 分離角 | 8 〜 14 deg（8 deg @1064 nm） |
| コーティング | Single layer MgF2 |
| マウント | Black anodized aluminium |
| 有効径 | >90% |
