薄膜ポラライザー

高出力レーザー用

  • 在庫あり

メーカー名

EKSMA Optics

お問い合わせNO.
EK07

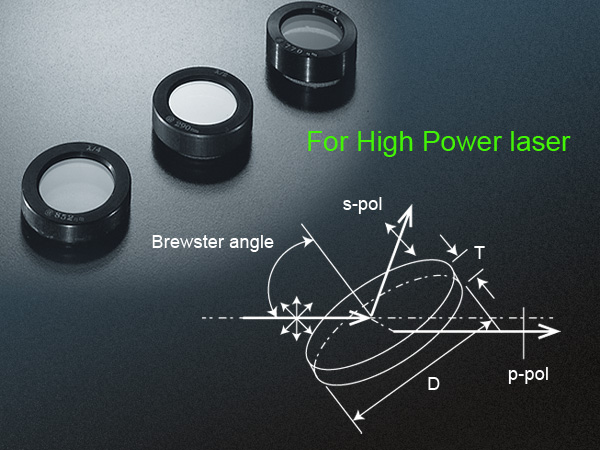

薄膜ポラライザー 画像1

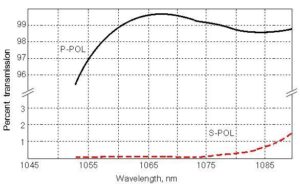

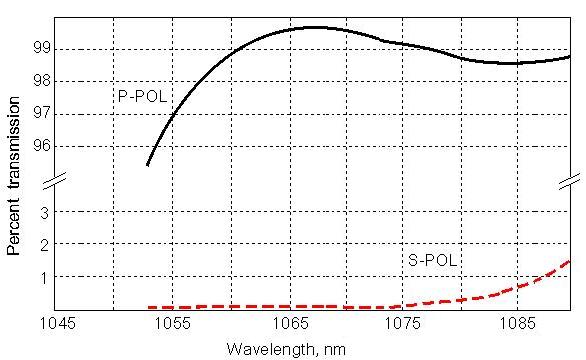

薄膜ポラライザー 画像2
薄膜ポラライザー 画像1
薄膜ポラライザー 画像2

製品のカタログや関連資料の
ダウンロードはこちら

カタログ・関連資料ダウンロード

WEBでのお問い合わせはこちら

お問い合わせ

お電話での
お問い合わせはこちら

お問い合わせNo.EK07を
お伝えください。

本社

電話アイコン

03-3686-4711

受付時間：00:00〜00:00

大阪

電話アイコン

06-6393-7411

受付時間：00:00〜00:00

製品概要 製品仕様 カタログ・関連資料

製品概要

薄膜ポラライザーはS偏光とP偏光を分けるために使用されます。このポラライザーは、高出力レーザー用に設計されております。
ダメージ閾値は10 J/cm2@1064 nm.8 nsまで使用できます。消光比は、Tp/Ts> 200:1です。
サイズやホルダー等詳細はお問い合わせください。

特長

ダメージ閾値：10 J/cm2＠1064 nm.8 ns
消光比：200：1
サイズ：直径50 mmまで(最大100×200 mm作成可能)
厚み:3 mmから
Glan-Taylarレーザーポラライザープリズムや立方体ポラライザービームスプリッターの代替としても使用できます。

用途

イントラキャビティ Q-Switchポラライザー
エクストラキャビティ アテニュエーター

製品仕様

標準仕様

材質 BK7, FS, UVFS
表面品質 20-10 scratch&dig
表面平面度 λ/10＠633 nm
平行度 < 30 arcsec
有効口径 > 90 ％
入射角 Brewster angle ±2°
直径公差 +0.0, −0.12 mm
厚み公差 ±0.2 mm
透過効率 Tp > 95 ％
消光比 Tp/Ts > 200：1
ダメージ閾値 10 J/cm2,10 nsec pulse＠1064 nm

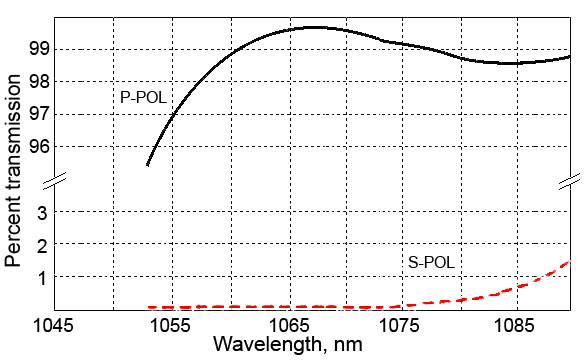

透過曲線

高透過率 薄膜ポラライザー, Rs/Tp>99.5/99.0 %

カタログNo. 材質 直径 D 厚み T 波長
420-1242HT UVFS 25.4 mm 3.0 mm 343 nm
420-1244HT UVFS 25.4 mm 3.0 mm 515 nm
420-1248HT UVFS 25.4 mm 3.0 mm 1030 nm



標準 薄膜ポラライザー, Rs/Tp>99.5/95.0 %

カタログNo. 材質 直径 D 厚み T 波長
420-0114E BK7 12.7 mm 3.0 mm 515 nm
420-0114M BK7 12.5 mm 3.0 mm 515 nm
420-0118E BK7 12.7 mm 3.0 mm 1030 nm
420-0118M BK7 12.5 mm 3.0 mm 1030 nm
420-0126E BK7 12.7 mm 3.0 mm 800 nm
420-0126M BK7 12.5 mm 3.0 mm 800 nm
420-0136E BK7 12.7 mm 3.0 mm 780～820 nm
420-0136M BK7 12.5 mm 3.0 mm 780～820 nm
420-0138E BK7 12.7 mm 3.0 mm 1010～1050 nm
420-0138M BK7 12.5 mm 3.0 mm 1010～1050 nm
420-0244E BK7 25.4 mm 3.0 mm 515 nm
420-0244M BK7 25.0 mm 3.0 mm 515 nm
420-0248E BK7 25.4 mm 3.0 mm 1030 nm
420-0248M BK7 25.0 mm 3.0 mm 1030 nm
420-0256E BK7 25.4 mm 3.0 mm 800 nm
420-0256M BK7 25.0 mm 3.0 mm 800 nm
420-0266E BK7 25.4 mm 3.0 mm 780～820 nm
420-0266M BK7 25.0 mm 3.0 mm 780～820 nm
420-0268E BK7 25.4 mm 3.0 mm 1010～1050 nm
420-0268M BK7 25.0 mm 3.0 mm 1010～1050 nm
420-0506E BK7 50.8 mm 6.0 mm 800 nm
420-0506M BK7 50.0 mm 6.0 mm 800 nm
420-0514E BK7 50.8 mm 6.0 mm 515 nm
420-0514M BK7 50.0 mm 6.0 mm 515 nm
420-0518E BK7 50.8 mm 6.0 mm 1030 nm
420-0518M BK7 50.0 mm 6.0 mm 1030 nm
420-0526E BK7 50.8 mm 6.0 mm 780～820 nm
420-0526M BK7 50.0 mm 6.0 mm 780～820 nm
420-0528E BK7 50.8 mm 6.0 mm 1010～1050 nm
420-0528M BK7 50.0 mm 6.0 mm 1010～1050 nm



標準 薄膜ポラライザー, Rs/Tp>99.5/95.0 %

カタログNo. 材質 直径 D 厚み T 波長
420-1112E UVFS 12.7 mm 3.0 mm 343 nm
420-1112M UVFS 12.5 mm 3.0 mm 343 nm
420-1114E UVFS 12.7 mm 3.0 mm 515 nm
420-1114M UVFS 12.5 mm 3.0 mm 515 nm
420-1118E UVFS 12.7 mm 3.0 mm 1030 nm
420-1118M UVFS 12.5 mm 3.0 mm 1030 nm
420-1123E UVFS 12.7 mm 3.0 mm 400 nm
420-1123M UVFS 12.5 mm 3.0 mm 400 nm
420-1126E UVFS 12.7 mm 3.0 mm 800 nm
420-1126M UVFS 12.5 mm 3.0 mm 800 nm
420-1136E UVFS 12.7 mm 3.0 mm 780～820 nm
420-1136M UVFS 12.5 mm 3.0 mm 780～820 nm
420-1138E UVFS 12.7 mm 3.0 mm 1010～1050 nm
420-1138M UVFS 12.5 mm 3.0 mm 1010～1050 nm
420-1242E UVFS 25.4 mm 3.0 mm 343 nm
420-1244M UVFS 25.0 mm 3.0 mm 343 nm
420-1244E UVFS 25.4 mm 3.0 mm 515 nm
420-1244M UVFS 25.0 mm 3.0 mm 515 nm
420-1248E UVFS 25.4 mm 3.0 mm 1030 nm
420-1248M UVFS 25.0 mm 3.0 mm 1030 nm
420-1253E UVFS 25.4 mm 3.0 mm 400 nm
420-1253M UVFS 25.0 mm 3.0 mm 400 nm
420-1256E UVFS 25.4 mm 3.0 mm 800 nm
420-1256M UVFS 25.0 mm 3.0 mm 800 nm
420-1266E UVFS 25.4 mm 3.0 mm 780～820 nm
420-1266M UVFS 25.0 mm 3.0 mm 780～820 nm
420-1268E UVFS 25.4 mm 3.0 mm 1010～1050 nm
420-1268M UVFS 25.0 mm 3.0 mm 1010～1050 nm
420-1503E UVFS 50.8 mm 6.0 mm 400 nm
420-1503M UVFS 50.0 mm 6.0 mm 400 nm
420-1506E UVFS 50.8 mm 6.0 mm 800 nm
420-1506M UVFS 50.0 mm 6.0 mm 800 nm
420-1512E UVFS 50.8 mm 6.0 mm 343 nm
420-1512M UVFS 50.0 mm 6.0 mm 343 nm
420-1514E UVFS 50.8 mm 6.0 mm 515 nm
420-1514M UVFS 50.0 mm 6.0 mm 515 nm
420-1518E UVFS 50.8 mm 6.0 mm 1030 nm
420-1518M UVFS 50.0 mm 6.0 mm 1030 nm
420-1526E UVFS 50.8 mm 6.0 mm 780～820 nm
420-1526M UVFS 50.0 mm 6.0 mm 780～820 nm
420-1528E UVFS 50.8 mm 6.0 mm 1010～1050 nm
420-1528M UVFS 50.0 mm 6.0 mm 1010～1050 nm
