アクロマティック波長板

低価格、在庫販売有り

メーカー名

Crylight.Inc.

お問い合わせNO.
CL01

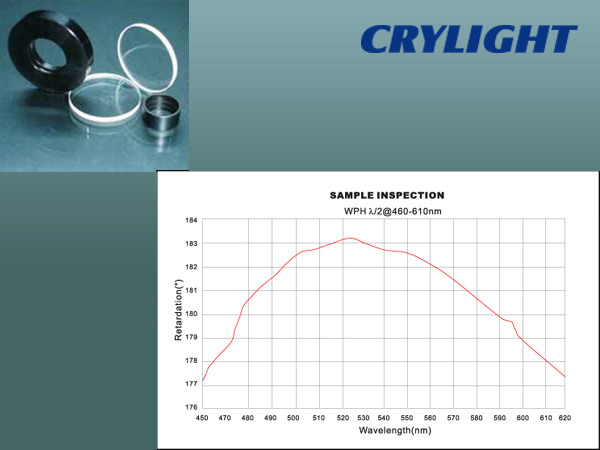

アクロマティック波長板 の製品画像

製品のカタログや関連資料の
ダウンロードはこちら

カタログ・関連資料ダウンロード

WEBでのお問い合わせはこちら

お問い合わせ

お電話での
お問い合わせはこちら

お問い合わせNo.CL01を
お伝えください。

本社

電話アイコン

03-3686-4711

受付時間：00:00〜00:00

大阪

電話アイコン

06-6393-7411

受付時間：00:00〜00:00

製品概要 製品仕様 カタログ・関連資料

製品概要

アクロマテイック波長板は、２つの異なった材質(水晶とフッ化マグネシウム）から構成されます。
2つの材質の複屈折の分散が異なりますので、広い波長範囲で任意の位相差が得られます。生じた位相差は波長変換に対する依存性が少なくなります。エアスペース構造と接合構造の２つのタイプがあります。
また、ゼロ次波長板やマルチプルオーダー波長板も取り扱っております。詳細はカタログでご覧下さい。

用途

・波長可変レーザー用
・広域発振レーザー用
・スペクトル光源

特長

・波長範囲：広域（下記仕様参照）
・２タイプ：エアースペース構造、接合構造
・位相公差：λ /200

製品仕様

アクロマチック波長板標準仕様

材質 Quartz、MgF2
平行度 <1 arc second
直径公差 +0.0、−0.1 mm
表面品質 20/10
位相公差 λ/200
波長歪曲 λ/8＠632.8 nm
有効口径 中心90％
ARコート S1&S2：R<0.5％
波長 VIS:465-650 nm
NIR:700-1000 nm
IR：1200-1650 nm



製品一覧

カタログNO. 直径
(ｍｍ）
λ/2波長板 λ/4波長板
WPH210
 WPH410 10
WPH212
 WPH412 12.7
WPF215
 WPH415 15
WPH220
 WPH420 20
WPH225
 WPH425 25.4
透過曲線

カタログ・関連資料

製品カタログ のアイコン

製品カタログ

アクロマティック波長板カタログ

PDF(283 KB)
