製品概要

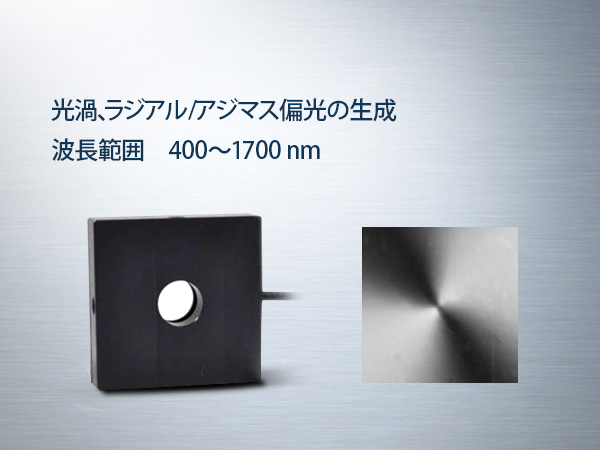

液晶偏光スパイラルプレート(Q-plate)は、ラジアル、アジマス偏光といった軸対称偏光や、起動角運動量を持った光渦を簡単に生成できる新しい液晶偏光素子です。対応波長は400〜1700nmと広く、印加電圧を制御することで最適な偏光を生成できます。
スパイラルプレートに円偏光を入射すると、波面が螺旋を描く光渦を生成できます。また、直線偏光を入射するとラジアル偏光およびアジマス偏光を生成できます。トポロジカルチャージl=1の標準モデルの他に、l=2も用意可能です。
ARCoptix社では液晶軸対称偏光コンバーターを取り扱っていますが、多くの用途でスパイラルプレートが優れています。詳しくは仕様を確認してください。
光渦の生成

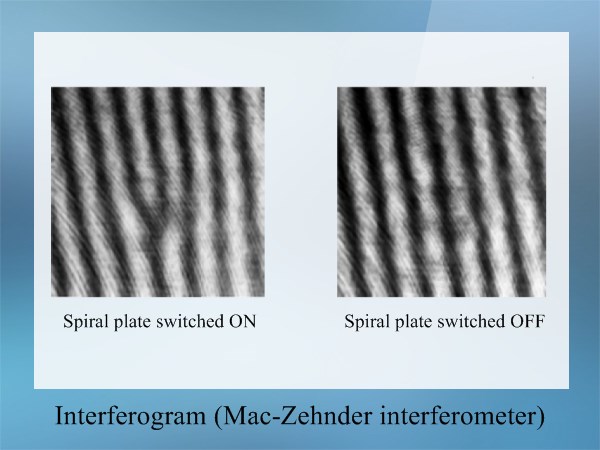

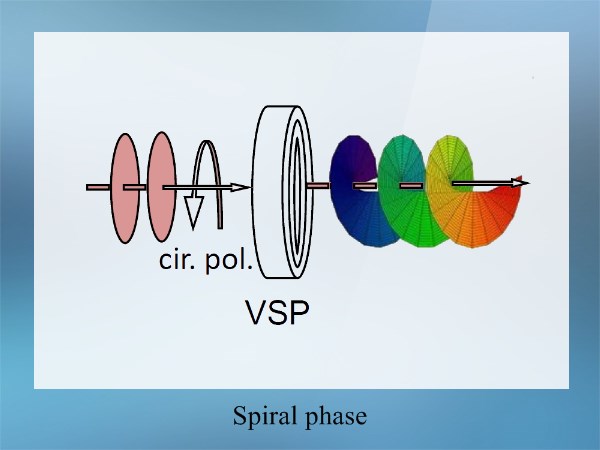

スパイラルプレートに円偏光を入射すると、図のように波面が螺旋を描く光渦が生成されます。また、スパイラルプレートの印加電圧によって光渦生成をオンオフできます。光渦は軌道角運動量を持つため、例えばレーザーマニピュレーションによって微小物体に回転運動を発生させることができます。
軸対称偏光の生成

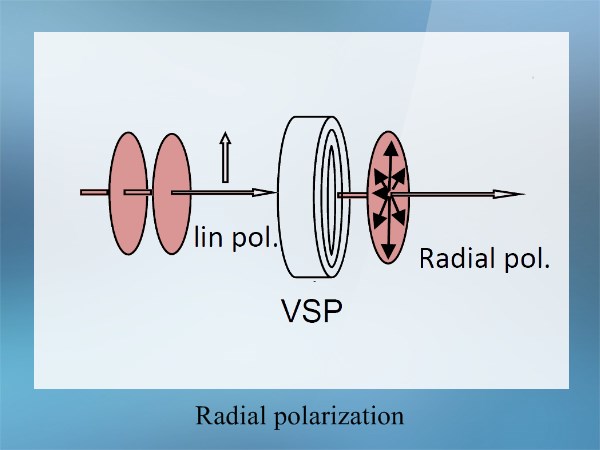

スパイラルプレートに直線偏光を入射すると、図のように偏光軸が軸対称なラジアル偏光やアジマス偏光が生成されます。高N.A.レンズで集光することで、集光点近傍でZ偏光を作ることができます。
専用LCドライバー
液晶偏光スパイラルプレートは専用のLCドライバー(電源)またはファンクションジェネレーターで駆動します。 専用のLCドライバーは小型軽量、USB接続で、ソフトウェアから印加電圧を制御します。 なお、LCドハイバーにはソフトウェア開発のためのDLLやLabview VIが付属しています。
印加電圧や入射偏光を工夫することで、レモン形状のビーム等を生成することも可能です。
特長
・波長範囲400〜1700 nm
・光渦の生成
・ラジアル / アジマス偏光生成
主な用途
・ドーナツ形状ビーム
・集光点サイズの縮小
・軌道角運動量を利用した光トラップ
・レーザー加工
・2光子顕微鏡、STED
など
