製品概要

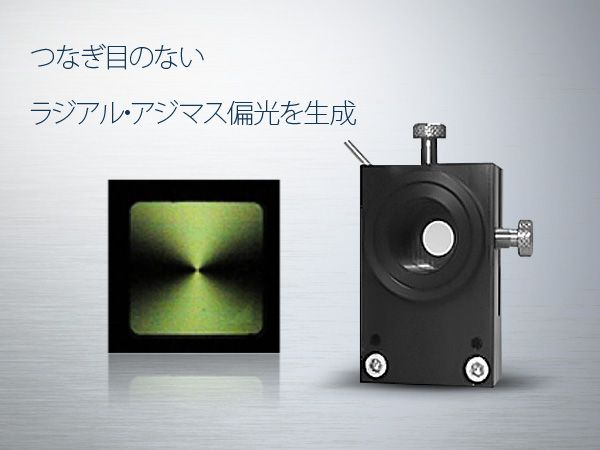

ARCoptix社の液晶ラジアル偏光コンバーターは、直線偏光を入射するとラジアルまたはアジマス偏光をつくることができる新しい偏光素子です。従来の軸対称光学素子は、いくつかのセグメントに分かれた波長板が用いられていたため、偏光軸は階段状に変化していました。しかし、液晶コンバーターは偏光軸が連続に変化する軸対称偏光ビームを作ることができます。本製品は波長350〜1700 nmの広い波長範囲で使用でき、専用ドライバーおよびソフトウェアで、コンバーター内部のコンペンセーターとTNセルを調整して最適な軸対称ビームを作ります。
なお、ARCoptix社では同様に軸対称偏光を生成可能な液晶偏光スパイラルプレートも取り扱っています。
連続的な軸対称偏光、広い対応波長

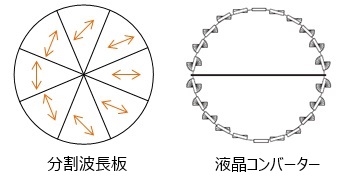

現在市販されている複数の波長板を使った軸対称偏光素子は、図の左側のように主軸方位が回転するように波長板を並べています。 しかし、この方法では必ず繋ぎ目ができてしまい、また分割数をあまり増やすことができないため、理想的な軸対称偏光を作ることができません。
一方、液晶コンバーターのθセルは図右側のようにツイストネマティック液晶が同心円状に配向されており、なおかつ繋ぎ目のない連続的な軸対称偏光を作ることができます。

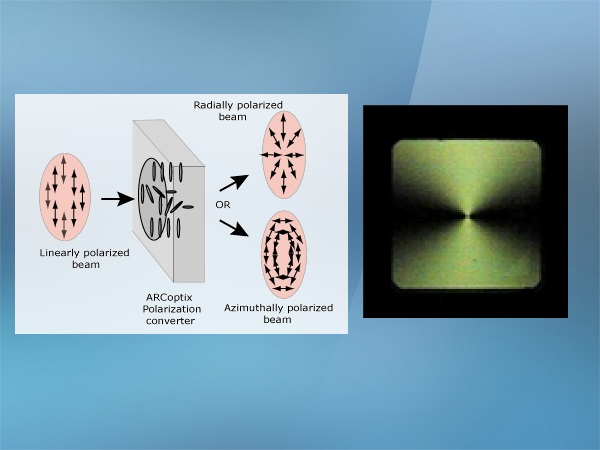

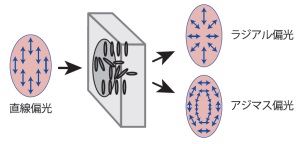

液晶ラジアル偏光コンバーターのθセルに水平または垂直直線偏光を入射すると、ツイストネマティック液晶の回転角に応じて直線偏光が回転し、その結果ラジアル偏光、またはアジマス偏光が得られます。ツイストネマティック液晶による偏光の回転は波長分散が小さく、波長350〜1700nmで使用可能です。
レーザー光で使用する場合

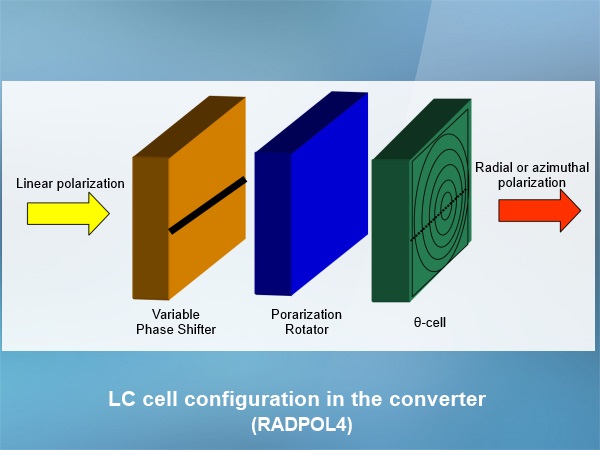

液晶ラジアル偏光コンバーターをコヒーレンスの高いレーザー光で使用する場合、中心にディフェクトラインが発生します。これは、コンバーターのθセルの上下で位相がπ異なるためです。これを解決するため、液晶コンペンセーターを前側に追加して上半分だけ位相差πを与えてからθセルを透過させることで、ディフェクトラインを大幅に軽減することができます。ただし、コンペンセーターは波長依存性を持つため、使用波長ごとに印加電圧を制御する必要があります。
TNセルによるラジアル、アジマス偏光の切替え

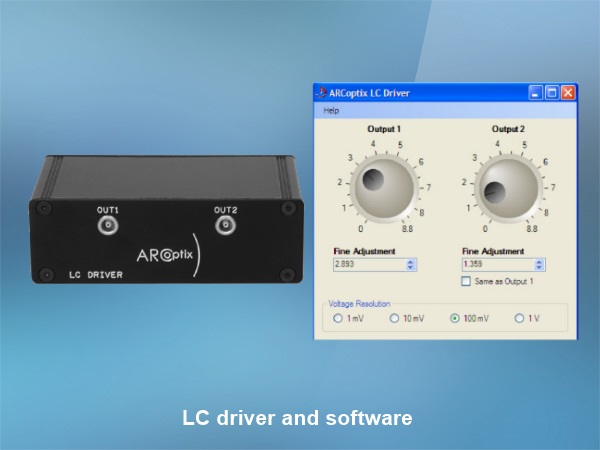

液晶ラジアル偏光コンバーターにTNセルを追加すると、LCドライバー(電源)による電圧制御でラジアル、アジマス偏光の切替えが可能になります。特に、コンペンセーターを使ってアジマス偏光を作る場合は必須になります。
特長
・波長範囲350〜1700nm
・アジマス、ラジアル偏光の切り換え
・連続的な偏光軸変化

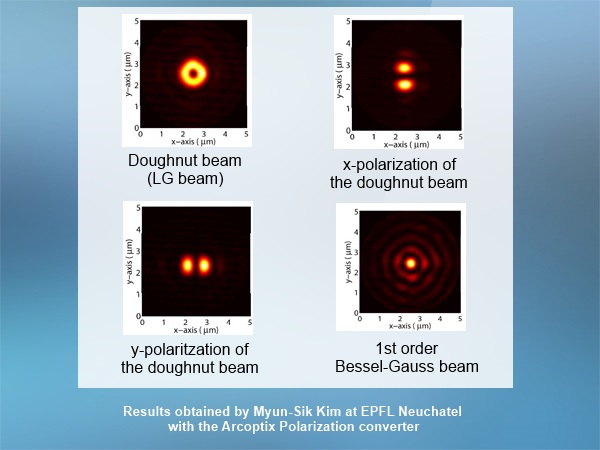

主な用途
・レーザー加工
・レーザー顕微分光の高空間分解能化
・リング状物質の光計測
・光渦を使った偏光計測
・光ピンセット
・Z偏光生成 など
