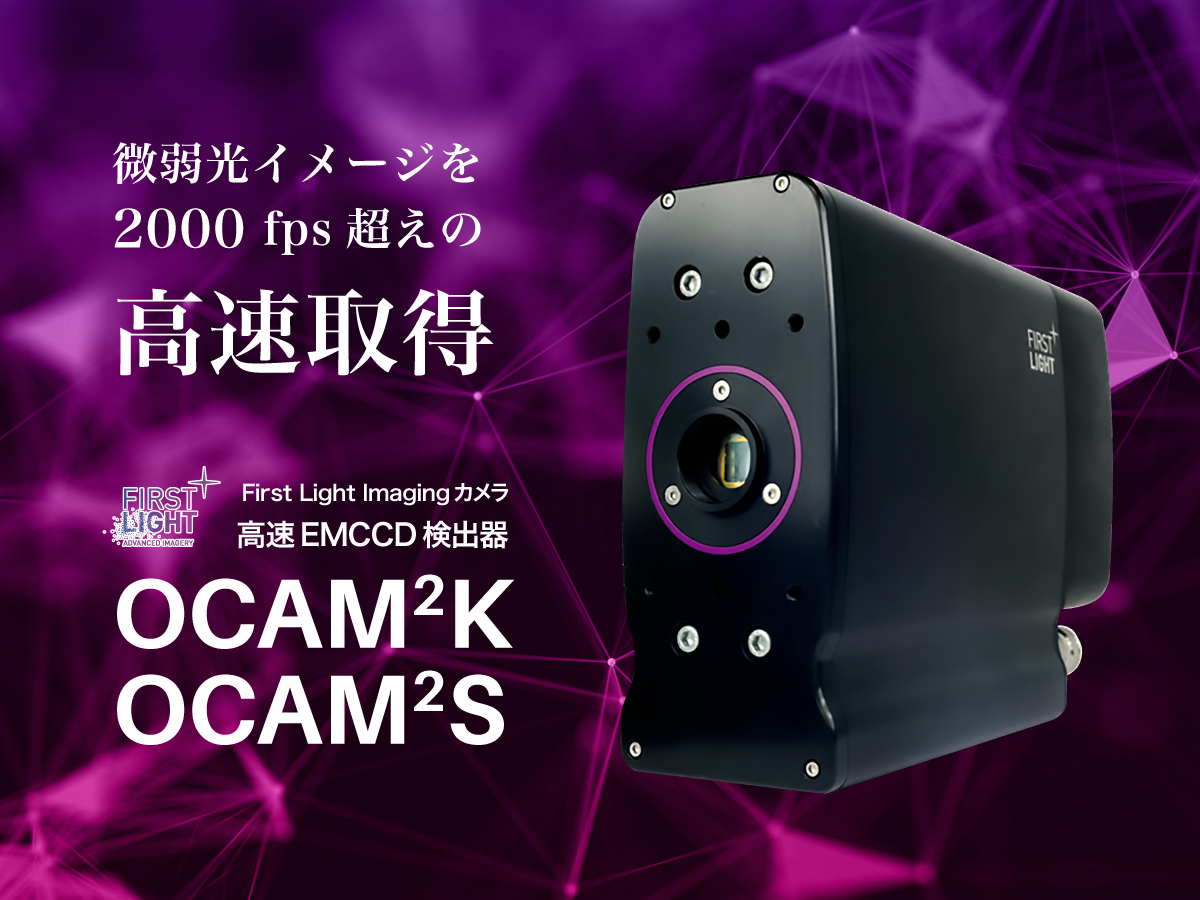

製品概要
OCAMシリーズは240 x 240素子フルイメージで2067 fps、2 x 2ビンニングで3700 fpsの連続画像を取得します。
微弱光でも電子増倍機能により信号強度を上げてデータを取得することができます。
また、露光から最初のピクセルが利用可能になるまでの待ち時間が 43 μs という極めて短いディレイとなっています。
従来のカメラでは暗くて難しかったkHzオーダーの微弱光画像取得の用途には強力なツールです。
カメラは以下の2種類があります。
1 μs以下の電子シャッター内蔵のOCAM²S
OCAM²S の組み込み電子シャッターは、1 μs 未満の任意の数の積分パルスを 50 ns 以上の精度で受け撮像できます。
高量子井戸のOCAM²K
OCAM²Sが量子井戸80,000e-に対して270,000e-と3倍以上のサイズにより、より多くの光を取り込めます。
特長
- 240 x 240素子ディープ・ディプレッションEMCCDセンサー搭載
- フルフレームレート：2067 fps
- 14ビット高精度ADコンバータ
- ピーク量子効率 ： 90％以上
- -45℃電子冷却
導入事例
すばる望遠鏡へ、SCExAOのピラミッド波面センサー（PyWFS）として導入されています。OCAM²Kの導入により、SCExAOのPyWFSは最大3.6 kHzで稼働、8 m望遠鏡では世界最高速です。
※SCExAO（Subaru Coronagraphic Extreme Adaptive Optics）
すばる望遠鏡の超高コントラスト補償光学システム

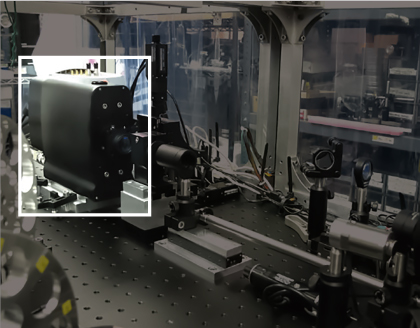

すばる望遠鏡への導入例
用途
- 天文台
- 補償光学
- スペースデブリトラッキング
- フリンジトラッキング
- 干渉計
- 細胞観察
- 蛍光顕微鏡
量子効率曲線図
